M8规格六角夹持紧固件结构设计

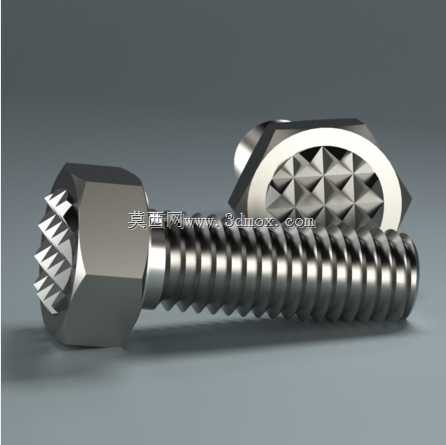

　　在工装夹具设计、小型自动化设备装配以及精密仪器装调场景里，这类带端面齿纹的六角夹持紧固件，往往承担着普通螺栓无法实现的防松与定位夹持功能。和常规外六角螺栓不同，这款M8规格的夹持件在螺栓头部的承压端面加工了一圈锥形尖齿结构，配套的六角垫圈端面同样加工有匹配的菱形齿纹，当螺栓拧紧时，两端的齿纹会互相咬合嵌入被连接件表面，即便设备运行过程中存在持续振动、交变载荷，也不会出现螺纹副松脱回转的问题，这一点在振动工况频繁的检测设备、传感器安装工位上优势格外明显。

　　从结构设计逻辑来看，这款零件的螺纹段采用标准M8粗牙螺纹，适配行业内通用的M8螺纹安装孔，不需要额外加工特殊规格的螺纹底孔，能直接和现有标准件体系兼容，降低现场装配的适配成本。六角头部的对边尺寸遵循标准外六角件的尺寸规范，普通活动扳手、套筒、开口扳手都可以直接施加拧紧力矩，不需要定制专用的拧紧工装，现场装配的通用性很强。头部端面的齿纹做了锥度设计，齿尖角度经过反复校核，既保证咬合时能嵌入被连接件表层形成足够的止退阻力，又不会因为齿尖过于尖锐导致被连接件表面出现过度压溃，尤其是在铝合金、工程塑料这类低硬度材质的安装面上，齿纹压入深度控制在0.1-0.2mm区间，既实现防松效果，也不会破坏安装面的结构强度。

　　配套的六角垫圈同样采用和螺栓头部一致的对边尺寸，垫圈两侧分别加工齿纹，一侧和螺栓头部咬合，另一侧和被连接件表面咬合，相当于在螺栓和安装面之间增加了一层双向止退结构，当需要调整夹持位置时，稍微松开螺栓，齿纹脱离咬合状态就可以快速调整夹持角度，调整到位后重新拧紧即可，不需要完全拆卸螺栓，在需要频繁调整工位的传感器安装、治具定位场景里，这种结构能大幅缩短调试时间。

　　安装边界方面，这款夹持件的螺纹段长度适配3-10mm厚度的被连接件，安装时需要在被连接件表面预留不小于14mm的六角操作空间，避免扳手操作时和周边结构发生干涉。拧紧力矩需要控制在8-12N·m区间，力矩过小会导致齿纹咬合深度不足，防松效果打折扣；力矩过大则会导致齿纹过度压入安装面，甚至造成螺纹滑牙、螺栓头部断裂的问题。和普通的弹簧垫圈、平垫圈组合防松结构相比，这种一体式齿纹夹持结构的零件数量更少，装配时不需要额外区分垫圈的安装方向，不会出现垫圈漏装、装反的问题，装配效率能提升40%以上。

　　在实际应用中，这类夹持件常被用在工业传感器的安装固定工位，比如光电传感器、接近开关的支架固定，设备运行时的持续振动很容易导致普通螺栓松脱，造成传感器位置偏移，触发设备误报警甚至停机，采用这种带齿纹的六角夹持件，一次拧紧后可以长期保持位置精度，减少日常运维的紧固频次。除此之外，在小型工装治具的快换结构、3D打印设备的平台调平结构、小型输送线的导轨挡块固定场景里，这款零件也能发挥很好的夹持固定作用。设计建模时，螺纹段采用简化的机械建模方式，齿纹部分做了阵列特征处理，既保证结构尺寸和实物一致，也能满足工程装配干涉检查、运动仿真的使用需求，齿纹的咬合间隙预留了0.05mm的装配公差，保证实际装配时齿纹可以顺利啮合，不会出现卡滞问题。
