滚花高头内螺纹调节锁紧螺母结构设计

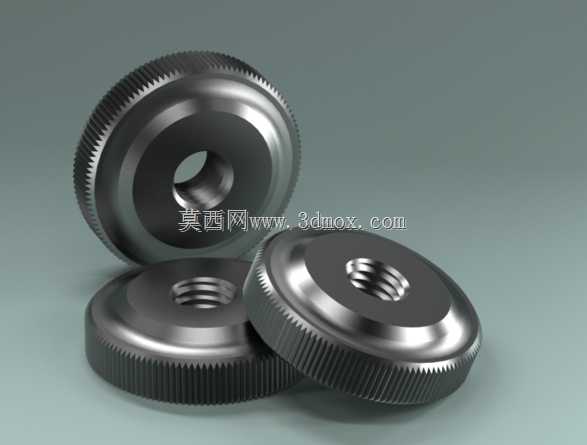

　　在仪器仪表装调、小型试验台架搭建、光学组件固定这类需要频繁手动微调的场景里，这类带外滚花的内螺纹调节件是出镜率极高的基础零件。不同于需要借助扳手拧紧的普通六角螺母，它的核心使用逻辑是完全徒手操作，不需要额外辅助工具就能完成松紧调节、位置锁定，这也是它外圈做全周滚花的核心原因——滚花的齿形参数不是随意设定的，齿距过大会硌手，长时间拧动容易造成操作人员指尖磨损，齿距过小则摩擦力不足，手上沾有少量润滑脂或者车间常见的切削液残留时容易打滑，常规设计里会选用直纹滚花，齿高控制在0.3-0.5mm区间，既保证足够的静摩擦力，又不会在零件表面留下过于锋利的边缘，日常操作时哪怕是戴薄款丁腈手套也能顺利拧动。

　　从结构功能上看，这类零件的内螺纹是核心配合面，以M10规格为例，螺纹公差带通常选用6H级，既能和普通的M10外螺纹螺杆顺畅配合，不会出现卡滞、咬死的情况，又能保证足够的配合精度，调节时不会出现明显的轴向窜动。零件的上下端面都做了精磨处理，平面度控制在0.02mm以内，当它作为锁紧螺母使用时，端面和被固定件的表面可以实现均匀贴合，不会因为端面倾斜导致锁紧力分布不均，长期受振动工况下也不容易出现松脱。很多人会疑惑这类零件为什么要做较厚的盘式外形，而不是普通薄螺母的样式，这其实和它的调节功能直接相关：较厚的盘体一方面增加了手动拧动时的力臂，不需要太大的握力就能产生足够的锁紧力矩，另一方面，盘体的外圆直径比螺纹大径大出不少，当它作为行程限位件使用时，更大的端面接触面积可以降低接触面的压强，避免在频繁调节的过程中刮伤被定位零件的表面，比如在传感器安装支架的位置调节场景里，拧动这个螺母就能精准调整传感器的前后位置，到位后靠端面和支架的摩擦力锁定位置，不需要额外增加顶丝或者锁紧垫片，整个调节过程单手就能完成，在空间狭小、工具难以伸入的安装位置优势尤其明显。

　　设计这类零件的时候，首先要明确安装边界：如果是用在仪器仪表的面板上，外圆直径要和面板上的预留安装孔匹配，通常单边留0.2-0.3mm的间隙，保证螺母可以在孔内自由转动但不会出现过大的晃动；厚度方向要考虑操作空间，螺母突出面板的高度不能低于8mm，否则手指捏持的时候没有足够的接触面积，调节起来很不方便。如果是用在内部结构的锁紧场景，要注意滚花部分的外径不能和周边的结构件发生干涉，尤其是做直线运动的组件，要预留出至少1mm的安全间隙，避免设备运行过程中螺母和运动部件发生刮擦。材料选择上，常规工况用304不锈钢就可以满足需求，表面做钝化处理就能具备基础的防锈能力，不会因为车间环境的湿度变化出现锈迹卡死螺纹；如果是用在有耐腐蚀要求的场景，比如化工实验设备、户外检测装置上，可以选用316不锈钢材质；如果是对重量有要求的便携设备上，也可以做铝合金材质的版本，表面做硬质阳极氧化处理，既能提高表面的耐磨性，避免滚花齿因为频繁拧动出现磨损打滑，又能有效降低整体重量。

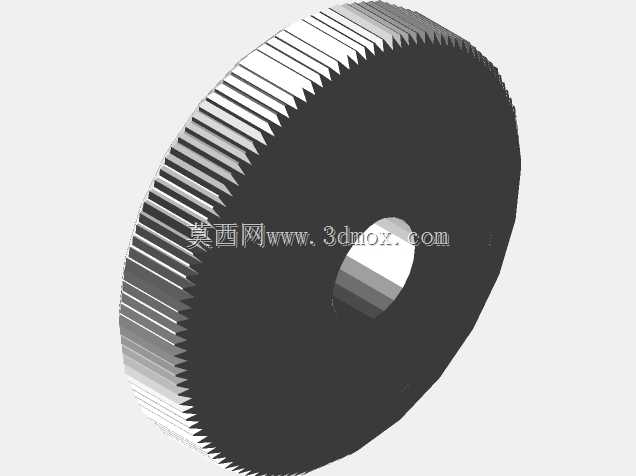

　　从实际装配的角度看，这类零件不需要额外的防松结构设计，因为它的使用场景大多是需要频繁调节的位置，靠端面摩擦力产生的锁紧力矩已经足够抵抗常规的设备振动，要是额外加弹垫或者平垫，反而会增加调节时的阻力，甚至会因为垫片的存在导致端面接触不平，影响调节精度。建模的时候要注意滚花特征的简化，不需要把每一个滚花齿都做实体建模，那样会大幅增加模型的面数，拖慢整个装配体的运行速度，通常在工程图里标注滚花的参数要求就可以，三维模型里只需要做出整体的外形轮廓、内螺纹特征、两端的倒角即可，倒角大小通常选C0.5，既可以去除加工后的毛刺，避免安装时划手，又能在拧入螺纹的时候起到导向作用，不会因为端面的毛刺刮伤螺杆的螺纹表面。

　　在实际选型替换的时候，要注意区分这类调节螺母和普通滚花螺母的差异：普通薄型滚花螺母的厚度通常只有3-5mm，主要作用是手动拧紧固定，不适合作为频繁调节的限位件使用，因为厚度太薄，拧动的时候力臂不足，很难施加足够的锁紧力，而且薄螺母的端面平面度通常做不到太高的精度，锁紧的时候容易出现倾斜；而这类厚型的盘式滚花螺母，厚度通常和螺纹大径接近，整体刚性更好，长期反复调节也不会出现变形，哪怕是每天都要调整位置的检测设备上，使用寿命也能达到数万次调节循环，不会因为磨损出现锁紧失效的问题。在传感器安装的场景里，这类螺母尤其好用，很多光电传感器、接近传感器的安装支架都是长槽孔设计，把传感器穿在支架上之后，两边各装一个这种滚花螺母，调整到合适的检测距离之后直接用手拧紧就能固定，后续需要重新校准检测位置的时候，不需要找扳手，直接徒手就能松开调整，大幅降低设备维护校准的时间成本，尤其是在生产线边的设备调试场景里，能省去很多找工具的麻烦，提高调试效率。
