便携强光手持LED照明手电设计

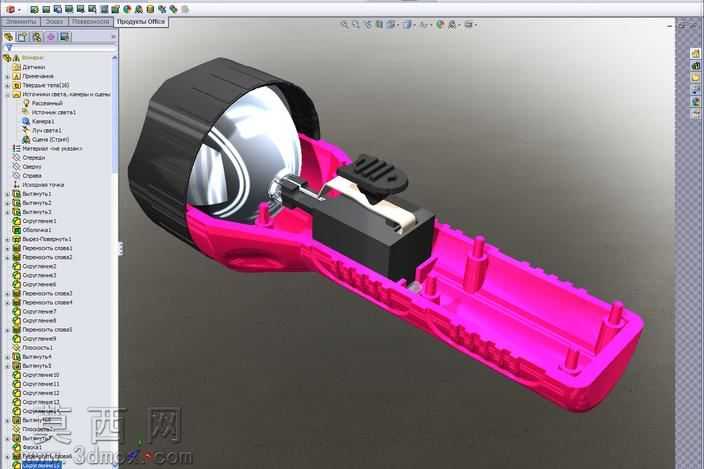

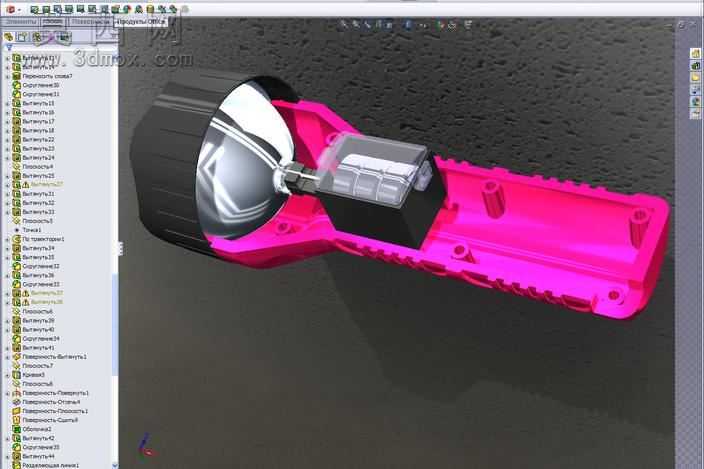

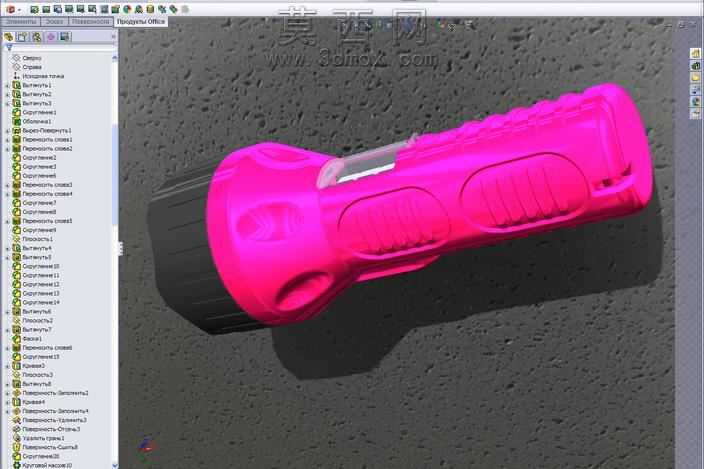

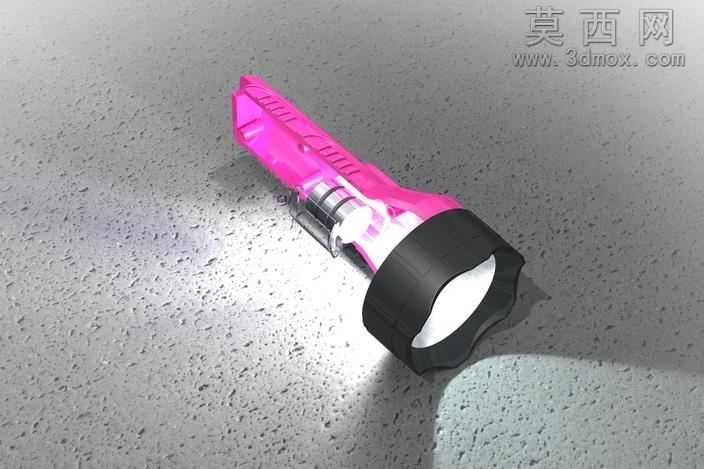

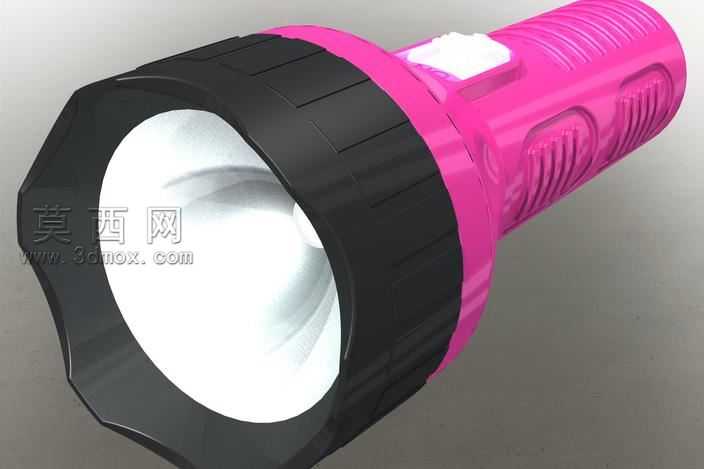

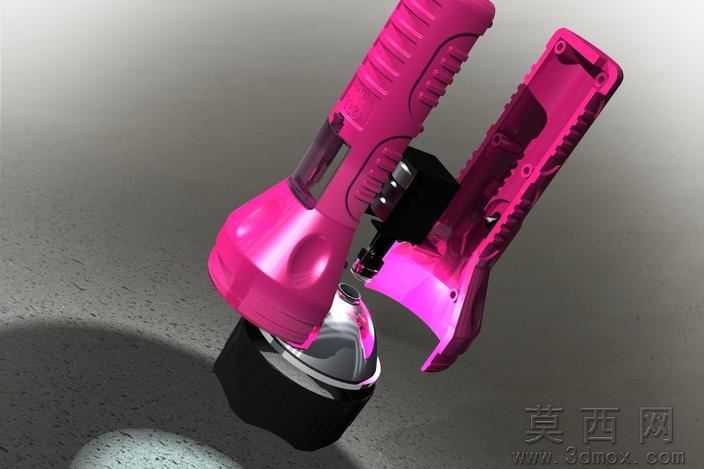

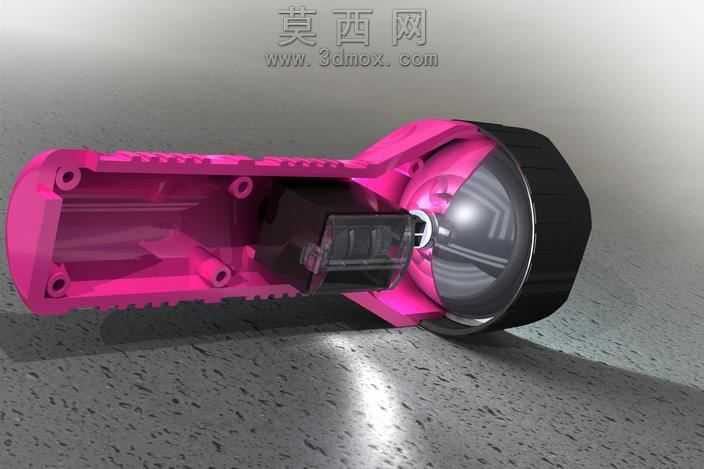

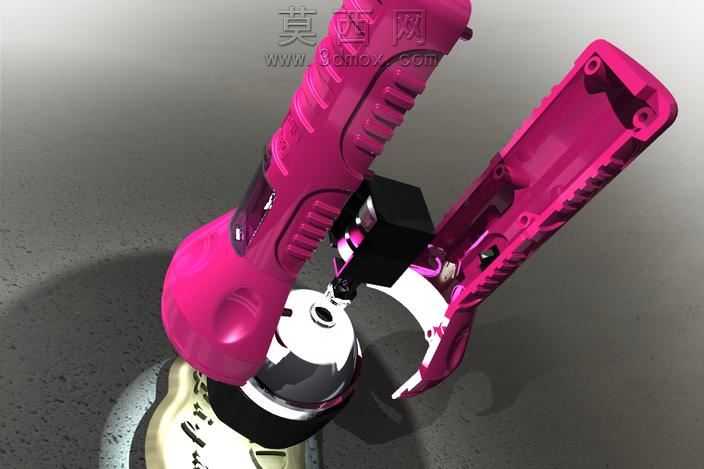

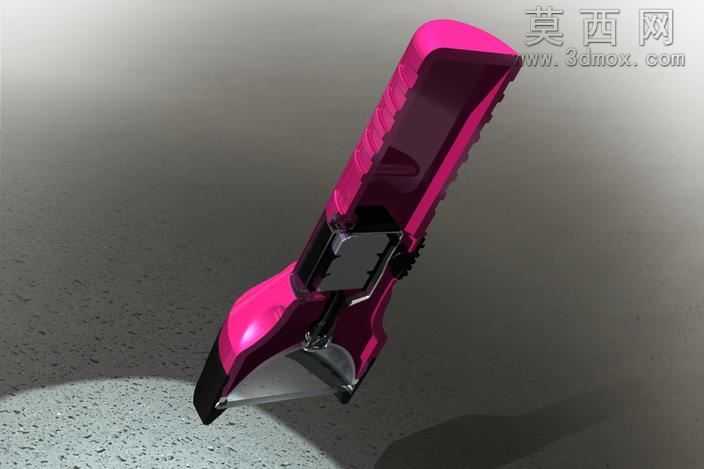

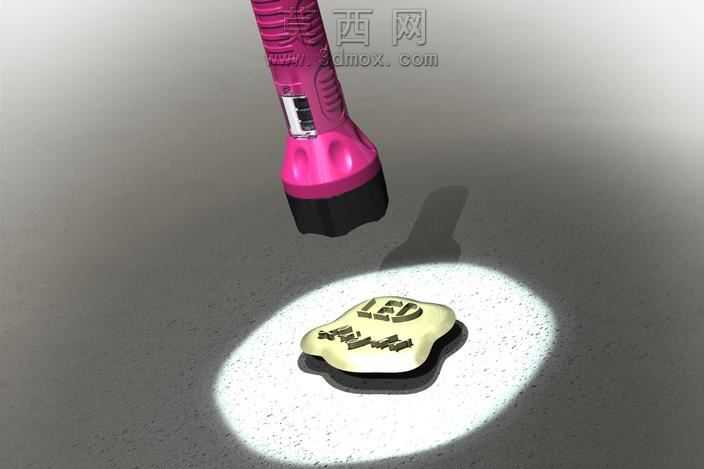

本款手持LED照明手电的三维建模过程，首先从整体人机工程形态入手，在三维软件中先绘制出手柄的握持轮廓曲线，参考日常手持工具的握持弧度，将手柄区域设计为贴合手掌自然弯曲的流线型形态，避免长时间握持产生的硌手感。建模阶段先通过曲面放样构建出手柄的主体外壳，外壳表面做了防滑纹理的凹凸结构，通过阵列凸起的棱边结构提升握持时的摩擦力，防止使用过程中滑落。灯头部分采用独立的模块化建模思路，将灯头外圈的防护橡胶圈、内部的反光杯、LED发光模组、前端透光镜片分别单独构建零件，再按照装配关系完成组合，其中反光杯采用旋转曲面命令生成，内壁做了高反光材质的参数设置，模拟真实手电的聚光效果。材质渲染环节，手柄外壳选用半透明玫红色工程塑料材质，调整材质的半透明参数与粗糙度，模拟硬质塑胶的通透质感与细微磨砂触感，灯头外圈的防护结构设置为黑色哑光橡胶材质，还原橡胶部件的防滑耐磨质感，反光杯内壁设置为高抛光金属材质，提升光线反射的真实感，前端透光镜片设置为高透玻璃材质，添加轻微的折射与反射参数，模拟玻璃镜片的光学效果。灯光渲染阶段，在LED发光位置设置面光源，调整光源的照射角度与强度，模拟手电开启时向前投射的照明光斑效果，同时在地面材质上添加光线照射产生的柔和阴影与光照衰减效果，还原真实的照明场景。结构设计上，手柄内部预留了电池仓的安装空间，灯头与手柄的连接位置设置了旋转卡扣结构，方便后续更换电池或者维护内部元件，整体结构兼顾了外观的流线美感与实际使用的功能合理性，所有零件的装配间隙都按照实际生产的公差要求做了预留，确保模型可以直接对接后续的结构验证与开模生产流程。
