手动夹持式点焊作业焊枪结构设计

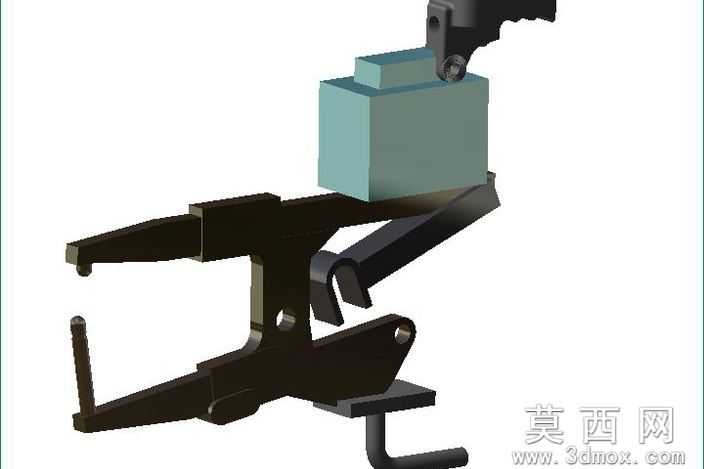

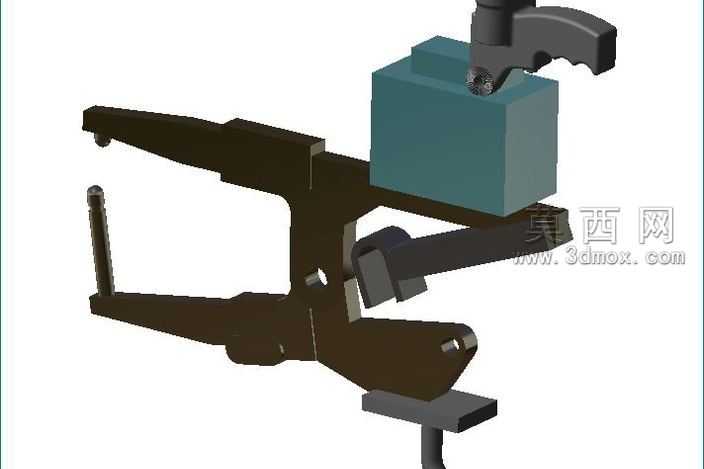

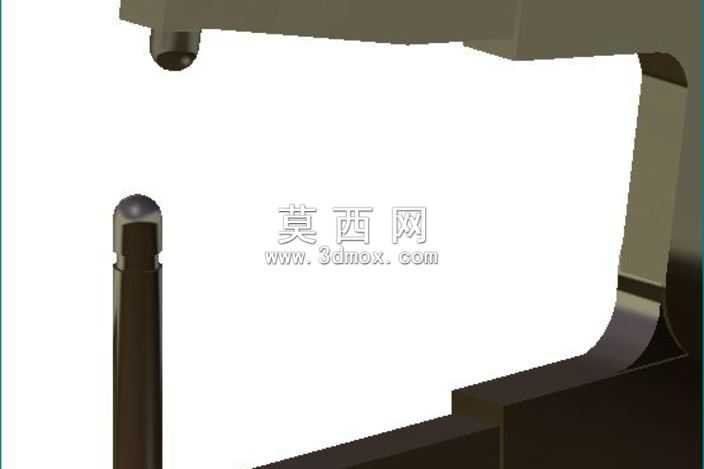

本作品为手动夹持式点焊枪三维结构设计，整体采用三维建模软件完成全参数化零件绘制与整机装配，完整还原了手动点焊作业工具的机械结构与功能形态。建模过程中首先对焊枪的核心功能模块进行拆分，将整体结构分为握持驱动部、夹持臂组、电极安装座、支撑基座四大组件，每个零件均按照实际加工尺寸进行1:1比例绘制，对铰接转轴、夹持接触面、电极固定位等关键配合部位做了公差预留设计，保证虚拟装配后各运动部件无干涉、可实现预期的开合动作。材质渲染阶段针对不同部件的实际用材做了区分处理：握持驱动的扳机部件采用哑光黑色工程塑料材质，表面添加细微磨砂纹理还原真实握持触感；两组夹持臂采用深褐色金属材质，模拟高强度合金钢的表面质感，边缘做倒角处理避免应力集中的同时还原加工后的边角形态；中部的电极安装基座采用青灰色金属漆材质，表面做轻微反光处理体现机加工后的平整质感；底部支撑立柱与固定座采用深灰色金属材质，还原承重结构的厚重质感。结构设计上采用杠杆式夹持原理，通过扳机的按压动作带动两组交叉铰接的夹持臂同步收拢，实现对焊接工件的夹紧定位，电极安装座可适配不同规格的点焊电极，满足不同厚度工件的点焊作业需求。整体装配过程严格按照实际装配顺序添加同轴、面重合等配合约束，完整还原了焊枪的运动逻辑，可通过三维软件的运动仿真功能模拟扳机按压、夹持臂开合的完整动作流程，验证了结构设计的合理性与可行性，可为手动焊接工具的结构优化、非标焊具定制开发提供直观的三维参考模型，也可作为焊接工装设计的教学演示案例使用。
