等离子管材切割加工设备概念设计

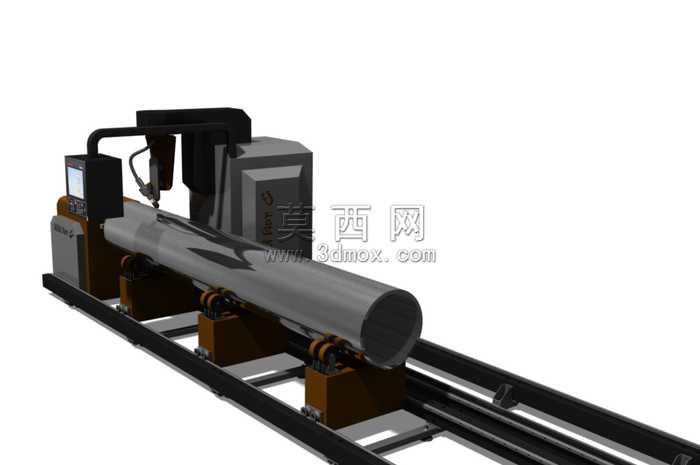

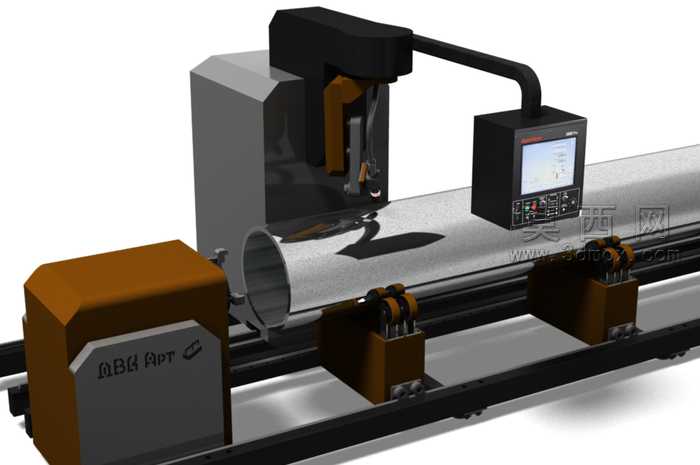

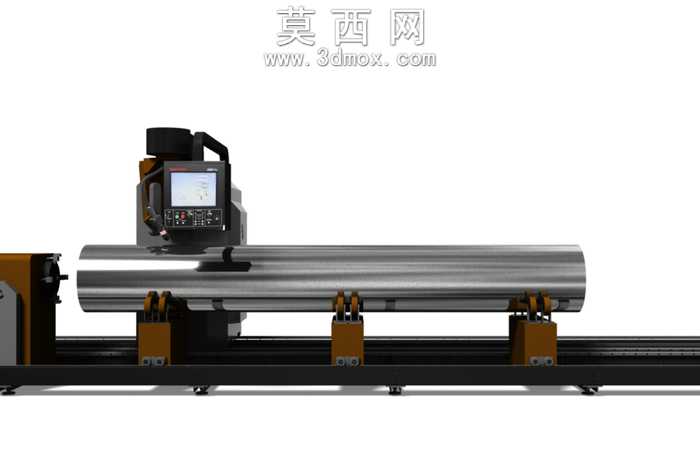

本作品为等离子管切割设备的概念三维设计方案，整体建模过程严格遵循工业设备的实际功能逻辑展开，首先完成整体布局的框架搭建，以长条形导轨基座作为整套设备的承载基础，导轨沿水平方向延伸，为管材的轴向进给提供稳定的运动路径。建模阶段针对不同功能模块做了精细化的结构区分：左侧的主机集成模块包含等离子切割执行端、竖向升降调节架、操作控制面板与设备主控柜体，切割头通过可多轴活动的机械臂与主机架连接，可实现竖向升降、水平微调的动作模拟，满足不同管径管材的切割位置调整需求；中部的管材承载工位设置了多组可调式支撑滚轮座，滚轮采用耐磨材质的视觉表现，既可以承托大长度金属管材的重量，也能配合驱动机构实现管材的周向旋转，配合切割头完成相贯线、斜口等复杂截面的切割作业；底部的导轨采用双轨平行结构，滑块与主机架底部连接，可带动切割主机沿管材轴向移动，适配不同长度管材的加工范围。材质渲染阶段针对不同部件做了差异化的质感表现：设备机架、柜体部分采用哑光深灰的金属烤漆材质，表现工业设备的厚重稳定感；导轨、滚轮等运动部件采用亮面金属质感，突出加工件的精密属性；管材部分采用拉丝不锈钢材质，还原金属管材的真实表面纹理；操作面板区域添加了显示屏、操作按钮的细节建模，搭配半透明的屏幕显示效果，提升设备的真实感。设计思路上围绕管材切割的实际工况做了功能适配，整体结构预留了除尘接口、废料收集区域的安装位置，各运动部件的连接位置做了装配间隙的合理预留，既保证概念设计的创新性，也兼顾了实际落地生产的结构可行性，整套模型的装配关系完整，各部件可独立拆分用于后续的结构优化、运动仿真等工作。
