辊筒式物料转移输送台架结构设计

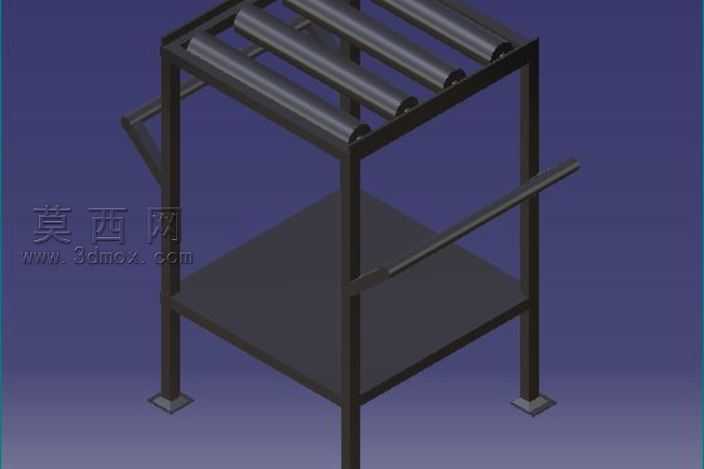

本作品为辊筒式物料转移输送台架，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械结构设计规范，对各部件的装配关系、尺寸公差进行了精准约束，确保模型可直接用于后续的工程出图与生产参考。渲染阶段采用哑光金属材质模拟架体的方钢支撑结构，还原了碳钢型材焊接后的真实质感，辊筒部分采用高反光金属材质，还原了精加工辊面的光滑特性，下层置物平台采用磨砂哑光金属材质，区分不同功能区域的材质表现，整体渲染光影柔和，清晰展现架体的空间结构与部件层次。结构设计上，整体采用方钢焊接框架作为主体支撑，底部配置可调式支撑脚，可适应不平整的车间地面，保证台架放置的稳定性；上部排布多根平行无动力辊筒，辊筒间距经过合理计算，可平稳承托常规尺寸的箱式、板式物料，依靠人力即可推动物料沿辊筒方向完成工位间的转移，无需额外动力输入，适配轻载短距离的物料转运场景；架体中部设置横向扶手，方便作业人员推移台架调整位置，下层设置整板式置物平台，可用于存放作业工具、待转运物料的辅料或配套工装，提升台架的空间利用率。设计思路围绕生产车间的工位间物料短距离转移需求展开，摒弃复杂的动力输送结构，采用无动力辊筒搭配钢制框架的极简结构，在满足物料平稳输送功能的前提下，尽可能降低制造成本与维护难度，整体结构坚固耐用，可适配生产流水线旁的物料暂存、工序间转运等多种场景，架体的尺寸经过人体工程学优化，辊筒工作面高度适配常规站立作业的操作高度，减少作业人员搬抬物料的弯腰幅度，降低作业劳动强度，各部件的连接方式采用常用的焊接与螺栓连接组合，方便生产加工与后期的部件更换维护。
