焊接检测专用跳汰工装夹具结构设计

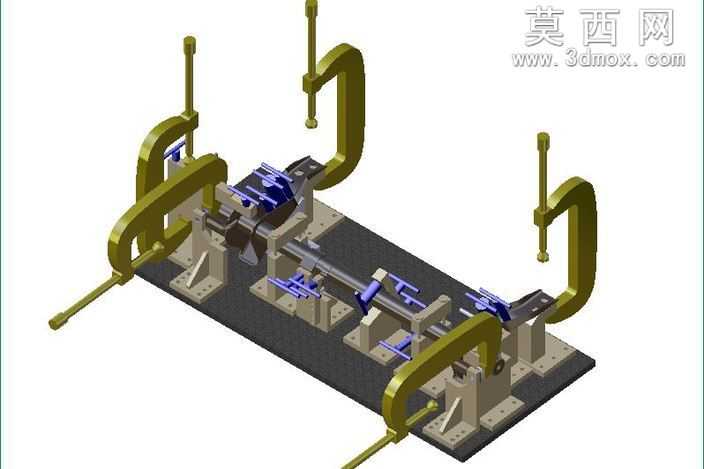

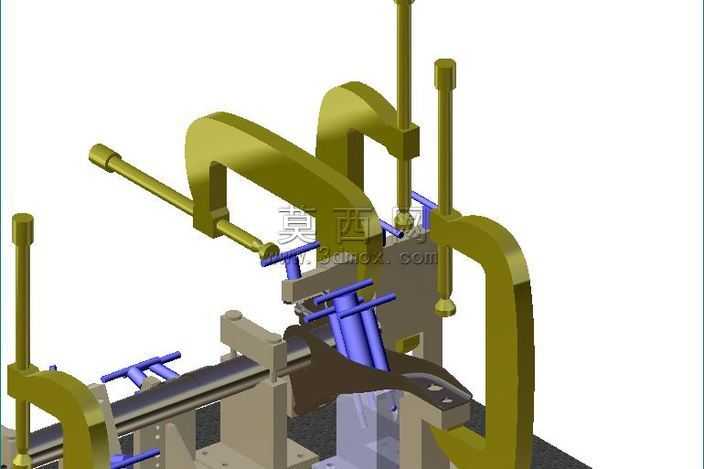

本作品为面向焊接工序与成品检测环节设计的跳汰类专用工装夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各功能部件的装配公差、运动干涉情况进行了逐一校验，确保所有活动夹紧部件的行程范围满足工件装夹需求，固定支撑部件的安装定位精度符合焊接与检测作业的基准要求。模型材质分配贴合实际生产场景，底部基座采用铸铁材质表现，表面做哑光发黑处理，还原工装长期使用的耐磨质感；C型夹紧臂、定位压杆等受力部件采用合金结构钢材质，金属表面做镀硬铬的高光质感处理，清晰呈现部件的加工轮廓与受力结构；工件定位块、辅助支撑座采用调质钢材质，表面做氧化发黑的哑光质感，区分不同功能部件的材质属性；操作手柄部分做防滑纹理建模，搭配胶木材质的深棕哑光质感，还原实际操作的握持触感。结构设计上采用多点定位配合多组夹紧单元的布局，沿工件轴向依次布置固定支撑座、可调定位块与快速夹紧机构，三组C型夹紧臂分别对应工件的关键装夹点位，可通过顶部的压杆调节夹紧行程，适配不同规格的跳汰机核心部件装夹需求；侧方设置的长操作手柄连接内部联动锁紧机构，可实现一键同步锁紧所有夹紧点位，大幅提升装夹效率，同时避免焊接与检测过程中工件出现位移偏差。设计思路围绕焊接作业的防变形需求与检测环节的基准统一需求展开，所有定位点位均选取工件的工艺基准面，确保焊接过程中工件的受热变形被夹具刚性约束，检测时无需二次装夹即可直接完成形位公差、尺寸精度的检测作业，减少重复装夹带来的基准误差；基座表面预留多组T型槽安装位，可根据不同型号工件的装夹需求调整各夹紧单元的安装位置，拓展工装的适配范围，整体结构兼顾刚性、操作便捷性与通用性，完全满足中小批量零部件的焊接与检测工序装夹需求。
