四活塞刹车卡钳三维结构设计模型

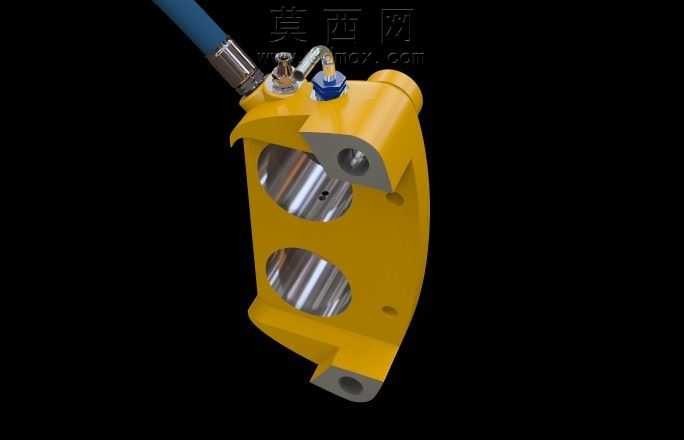

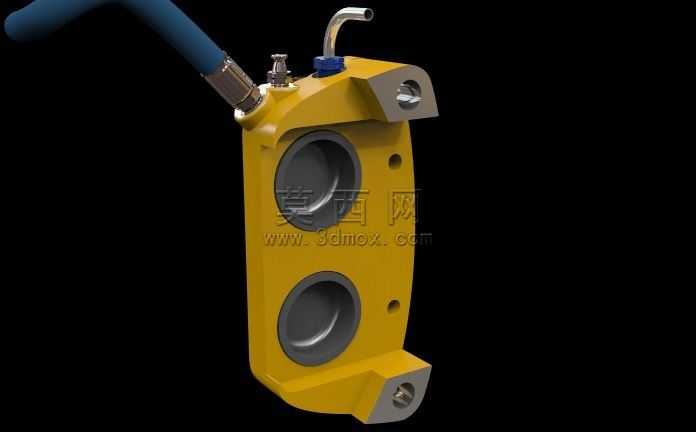

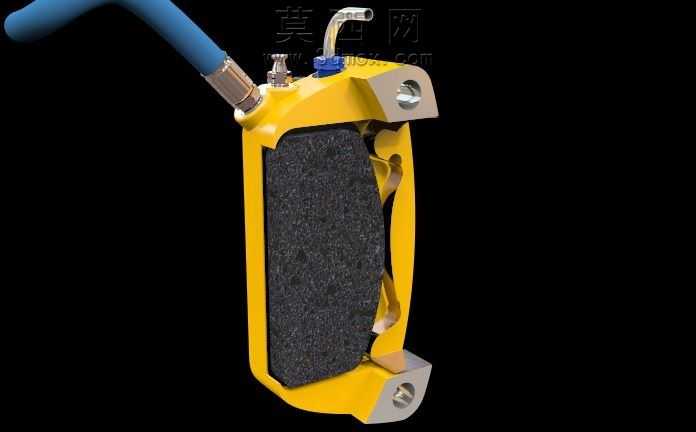

本模型为四活塞刹车卡钳的三维数字化设计成果，建模阶段以实际车用制动卡钳的功能需求为核心依据，先通过基准平面定位完成卡钳主体壳体的轮廓草绘，利用拉伸、切除、倒角等基础特征搭建整体框架，再针对活塞安装腔、油路接口、固定安装孔等关键功能部位做精细化特征构建，确保各部位尺寸公差符合制动部件的装配要求。材质渲染环节，主体壳体采用亮黄色金属烤漆材质，调整材质的粗糙度、反光度参数还原工业漆面的质感，内部活塞部件赋予抛光金属材质，模拟不锈钢活塞的高反光金属特性，油路接头、固定螺栓等小零件分别做镀锌、氧化蓝等不同表面处理的材质区分，渲染时采用三点布光方案，主光勾勒卡钳主体轮廓，补光消除结构暗部死黑，辅光突出金属部件的反光层次，让整体视觉效果清晰展现各部件的材质差异。结构设计上采用对置四活塞布局，两个大尺寸活塞腔上下排布在卡钳受力侧，可在制动时均匀施加夹紧力，避免刹车皮偏磨，壳体侧面预留的油路通道可将制动液压力同步传导至四个活塞，顶部的排气嘴结构用于排出油路内空气保证制动效能，底部的安装支耳带有定位销孔，可精准固定在车辆转向节上。设计过程中优先考量制动工况下的结构强度，壳体受力部位做了加厚处理，边角位置做圆弧过渡避免应力集中，同时兼顾轻量化需求，在非受力区域开设减重空腔，在保证结构刚性的前提下降低部件自重，整体模型完整还原了量产四活塞卡钳的内外结构，可用于制动系统结构演示、装配模拟以及相关改装方案的可视化参考。
