带虎钳的Bf16V台式磨机结构设计

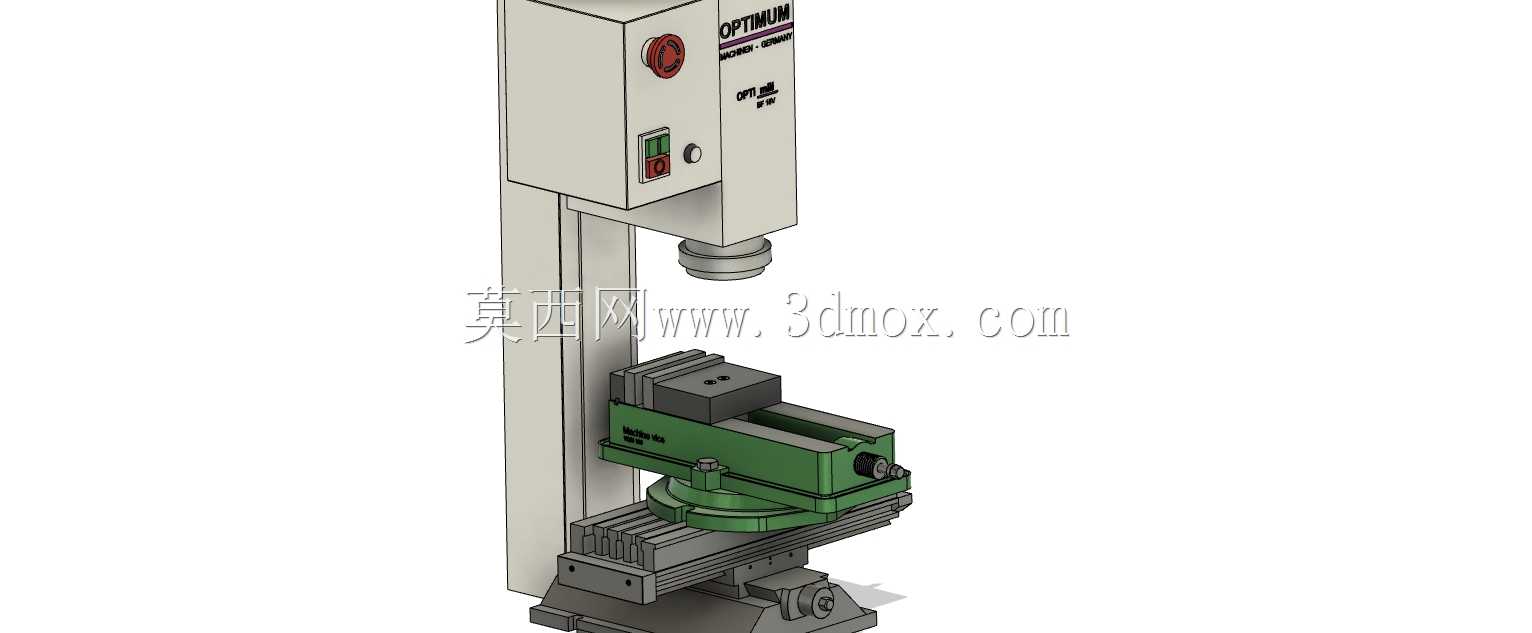

　　在小型机加工车间、五金维修工位以及职业院校的实训场地中，这类集成虎钳的台式磨机是出镜率极高的通用加工设备，它不需要占用大面积的厂房空间，也无需复杂的地基固定，仅需稳固的工作台面即可完成安装投用，适配小尺寸金属零件的端面磨削、毛刺去除、小型刀具刃磨以及异形工件的修配作业。从结构布局来看，该设备采用立式单柱支撑架构，上部的动力头集成了主轴驱动与磨削执行端，主轴的垂直进给行程经过优化，既可以满足常规磨削的进给量需求，也预留了足够的安全退刀距离，避免操作过程中工装与主轴发生碰撞。下部的十字滑台搭配可回转的虎钳安装座，是这套设备实用性的核心设计：十字滑台的X、Y向导轨采用燕尾槽结构，配合锁紧手柄可以实现任意位置的可靠固定，

　　保证磨削过程中工件不会发生位移；虎钳安装座具备水平回转自由度，能够根据加工需求调整工件的装夹角度，无需反复拆卸工件即可完成不同角度面的磨削加工，大幅减少装夹辅助时间。配套的机用虎钳采用平口钳结构，钳口经过淬火处理，硬度满足常规黑色金属、有色金属工件的装夹需求，钳口的平行度与垂直度公差控制在机加工通用精度范围内，能够保证装夹后工件的基准面与设备运动轴的位置精度匹配。设计过程中，首先需要确定的是设备的整体安装边界，整机的占地面积控制在小型工作台可容纳的范围内，立柱高度经过人体工程学校核，操作时的手柄位置、工件观察视角都符合站立操作的舒适区间，不需要操作人员过度俯身或者抬臂即可完成进给调整、工件装夹等常规操作。

　　动力头部分的控制元件集中布置在立柱上部的正面区域，急停按钮、启动开关、状态指示灯的位置符合操作习惯，紧急情况下可以快速触达急停元件，满足设备的安全设计要求。磨削主轴的端面跳动、径向跳动参数按照小型台式磨床的通用精度要求设定，能够适配普通砂轮、小直径抛光磨头等多种磨削工具，更换磨具的操作简单，不需要专用工具即可完成拆装。虎钳与滑台的连接采用标准T型槽螺栓结构，用户可以根据加工需求更换其他适配的工装夹具，拓展设备的加工适用范围，比如替换成小型分度头即可完成小零件的等分磨削作业，替换成磁性吸盘则可以适配薄型导磁工件的装夹需求。在实际应用场景中，这类设备常被用于小型模具零件的飞边处理、五金零件的端面修平、钻头与丝锥等小型刀具的手工刃磨，

　　以及设备维修过程中非标零件的现场配磨，相比大型磨床它的灵活性更高，前期投入成本更低，对于加工批量小、零件尺寸不大的加工场景来说，具备极高的性价比。设计时还考虑了日常维护的便利性，导轨的润滑点都布置在容易操作的位置，不需要拆解外部护板即可完成定期润滑作业，动力头的传动部分采用密封结构，避免磨削产生的金属粉尘进入传动腔影响使用寿命，设备的整体外壳采用钣金折弯成型，既可以起到安全防护作用，也能阻挡磨削碎屑飞溅，保护操作人员的安全。滑台的进给手轮布置在设备的正面与侧面，操作时可以根据工件的位置选择合适的操作位，手轮的刻度盘采用清晰的刻度标识，方便操作人员控制进给量，保证磨削尺寸的可控性。虎钳的夹紧丝杠采用梯形螺纹，具备良好的自锁性能，夹紧工件后不会因为磨削过程中的振动导致松夹，钳口的张开范围覆盖了小型磨机常规加工的工件尺寸，能够满足绝大多数小尺寸零件的装夹需求。
