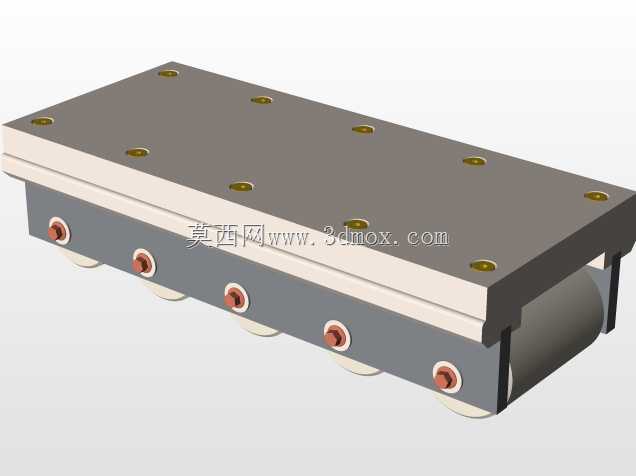

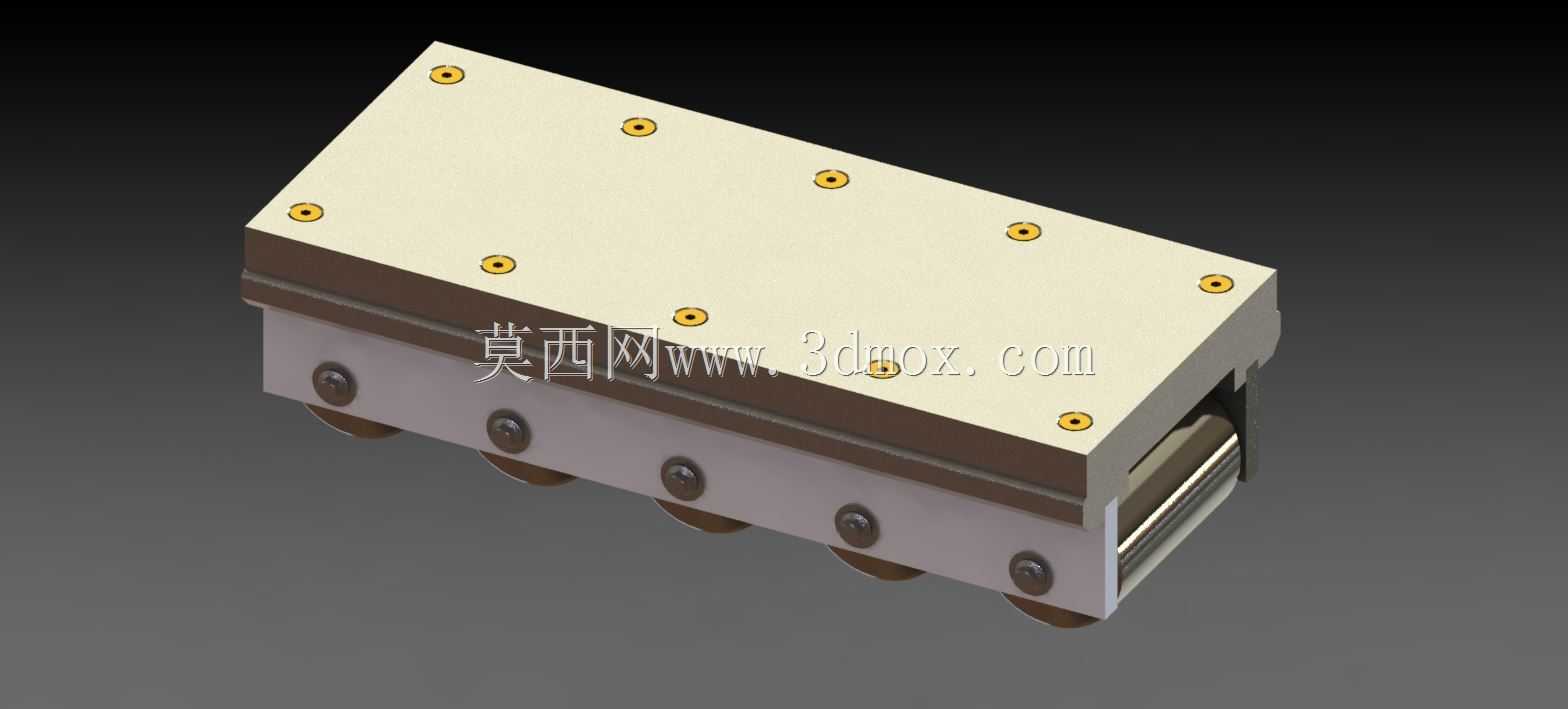

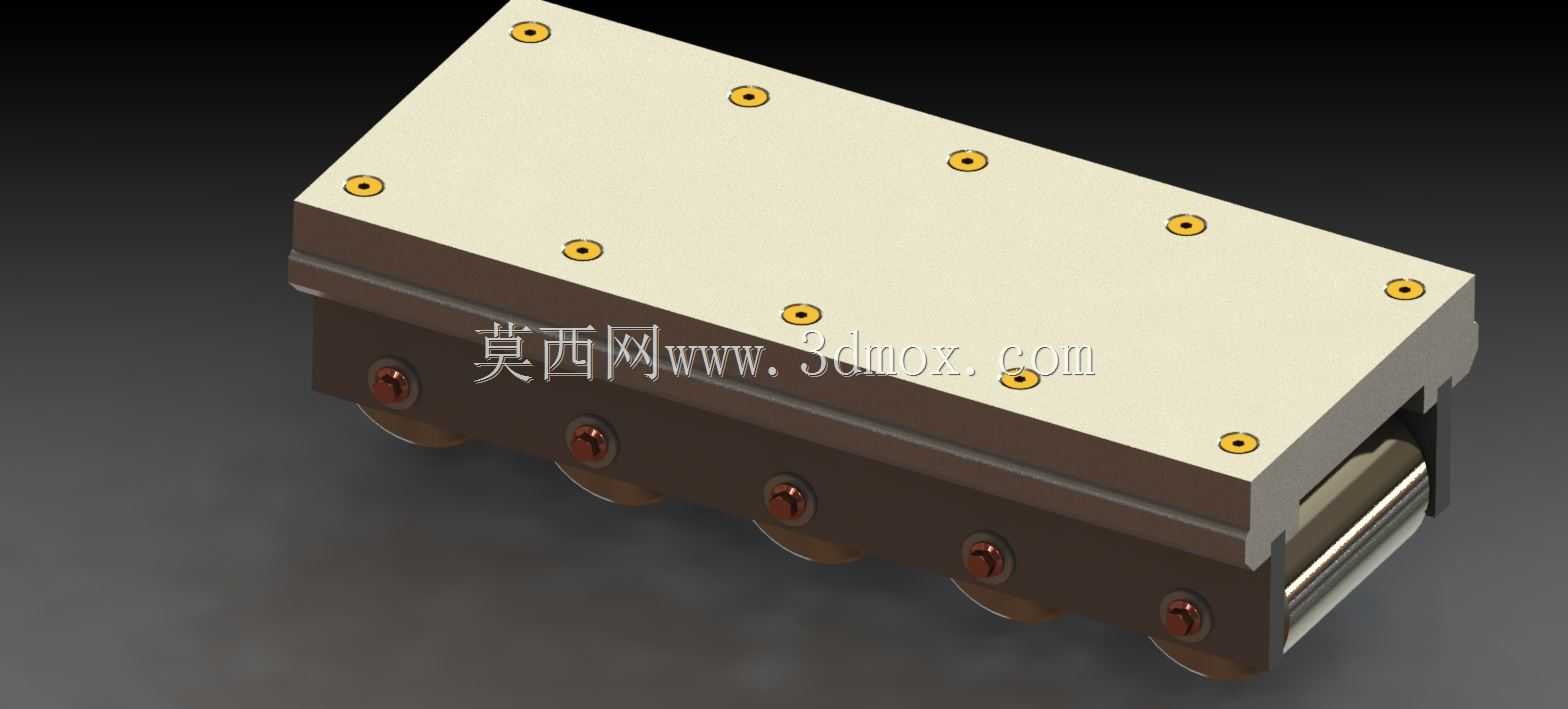

这款多滚轮承载的直线移动载具,常被应用在精密检测工位、传感器校准流水线、小型零部件装配线的短距离物料转运场景中,区别于常规万向轮手推车,它的移动路径被严格限制在单一直线方向,不会出现走偏、侧移的问题,尤其适合对工位对位精度有要求的物料输送环节,比如光电传感器生产线上的待测件移送,载具沿着固定导轨行进时,能保证每个停靠位置的传感器探头与检测工位的对位误差控制在极小范围内,避免因载具偏移导致的检测数据偏差。从结构设计来看,载具的承载面板采用整块平整板材加工,面板上均匀分布的多组安装孔位,是为了适配不同规格的工装夹具、待加工工件或者检测治具的固定需求,孔位的排布经过受力校核,不管是在面板中心放置集中载荷,还是在边缘区域布置偏载工件,
都能通过对应的孔位完成锁紧固定,不会出现工件滑移的问题。承载面板下方的主体框架采用一体化铣削加工成型,没有多余的拼接焊缝,整体刚性更强,框架侧面等距排列的多组滚轮组件,是整个载具的核心行走部件,每一个滚轮都通过独立的销轴固定在框架侧壁,滚轮的外圆面与配套导轨的接触面做了弧度匹配,能保证滚轮与导轨始终保持线接触状态,相比点接触的滚珠结构,这种多滚轮排布的方式能承受更大的垂向载荷,同时滚轮内置的润滑腔可以在长期运行中持续释放润滑介质,减少运行过程中的摩擦阻力,也能降低日常维护的频次。在设计这款载具结构的时候,首先要确定的是安装边界尺寸,载具的整体宽度要匹配所适配导轨的跨距,滚轮的突出高度要保证承载面板底面与导轨上表面留有足够的安全间隙,避免载具移动时面板与导轨发生剐蹭;载具的长度方向根据单次需要承载的工件尺寸确定,滚轮的排布数量则根据额定承载重量计算,确保每个滚轮承受的载荷在其额定负载范围内,不会出现单个滚轮过载导致的卡滞或者磨损加剧问题。载具端部的限位结构,是为了在导轨两端设置硬限位时,能与限位块平稳接触,避免载具脱轨,同时端部的结构也预留了缓冲件的安装位置,可以加装聚氨酯缓冲垫,减少载具运行到端点时的刚性碰撞冲击。从实际使用的角度出发,这种直线导向手推车相比普通无轨手推车,不需要操作人员刻意把控行进方向,只要沿着导轨方向施加很小的推力就能让载具平稳移动,操作人员在推送物料时可以把更多注意力放在工件的防护上,不用频繁调整方向来对准工位,
能有效提升工位间物料转运的效率。在装配调试的时候,需要保证每一个滚轮的转动轴线都与载具行进方向保持垂直,同一侧的滚轮外圆面要处于同一基准平面上,否则会出现载具移动卡顿、滚轮偏磨的问题;框架上用于固定滚轮的销轴孔采用同轴度精度较高的铰孔加工,能保证滚轮安装后的位置精度,减少装配时的调整工作量。承载面板的表面做了平整化处理,平面度公差控制在合理范围内,保证放置在上面的工件或者治具不会因为面板倾斜出现位置偏移,面板上的安装孔采用内螺纹设计,锁紧螺栓从面板上方穿入就能完成工件固定,安装操作十分便捷。这种结构的载具不仅可以用在传感器生产线上,在小型电子元器件装配、精密仪器送检、模具配件短距离移送等场景中都能适用,只要配套对应规格的直线导轨,
就能快速搭建起稳定的直线输送工位,不需要复杂的驱动结构,依靠人工推送就能完成精准的物料移送,对于小规模生产线或者需要灵活调整工位布局的车间来说,这种结构的载具兼具成本低、维护简单、运行稳定的优势。在三维建模过程中,每一个滚轮的装配位置都经过运动仿真验证,模拟载具在全行程移动过程中,所有滚轮都能与导轨保持有效接触,不会出现个别滚轮悬空导致的载荷集中问题;框架的壁厚也经过受力仿真校核,在额定满载的情况下,框架的变形量控制在允许范围内,不会因为长期承载出现框架变形导致的卡滞问题。载具整体没有多余的外露突出结构,所有的紧固件都做了沉头处理,避免在移动过程中剐蹭到周边的设备或者操作人员,整体外观简洁规整,也方便日常的清洁维护,不会在结构缝隙中积存过多的生产碎屑。
