三角结构棱镜式机械加工基准构件

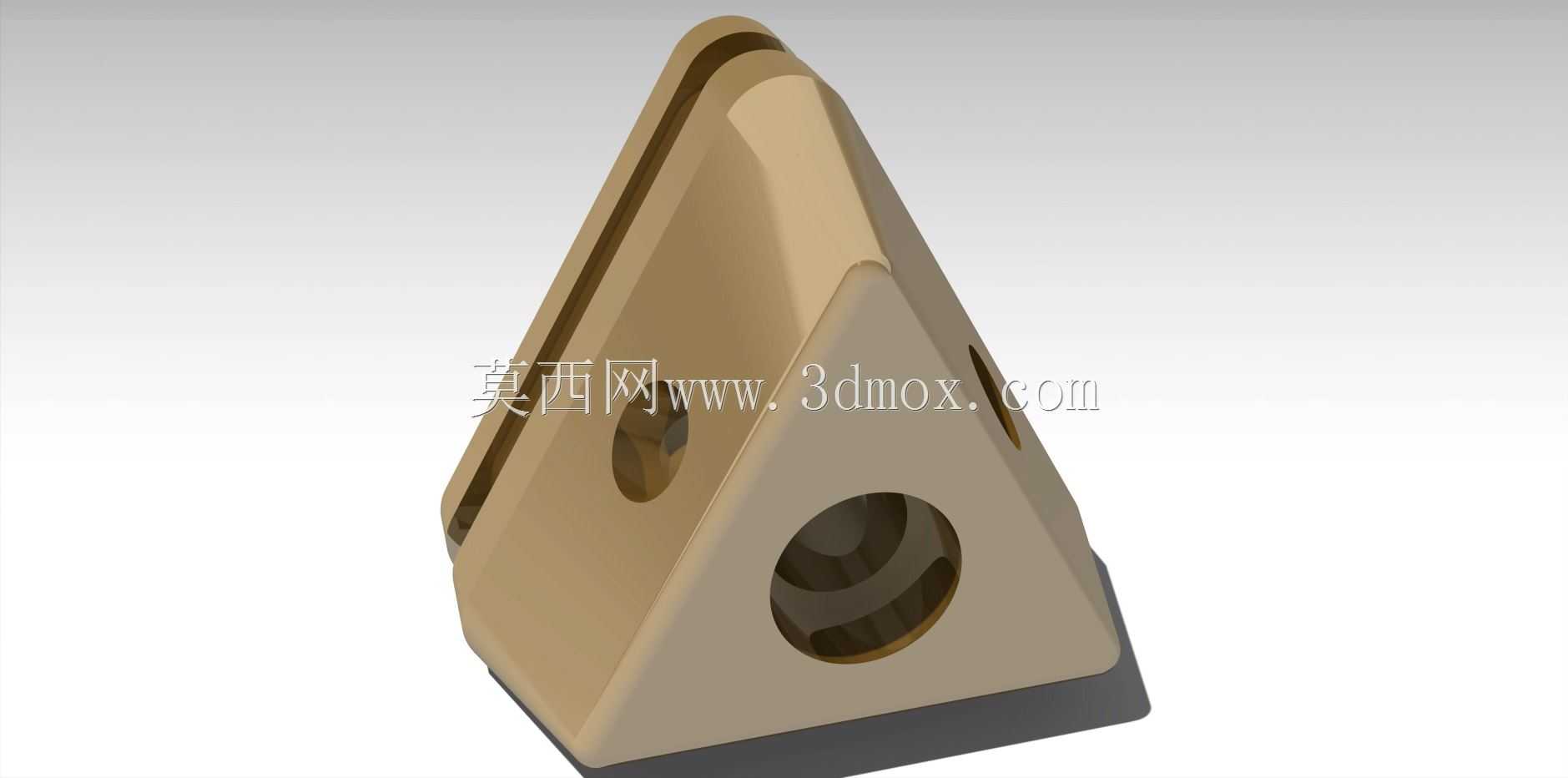

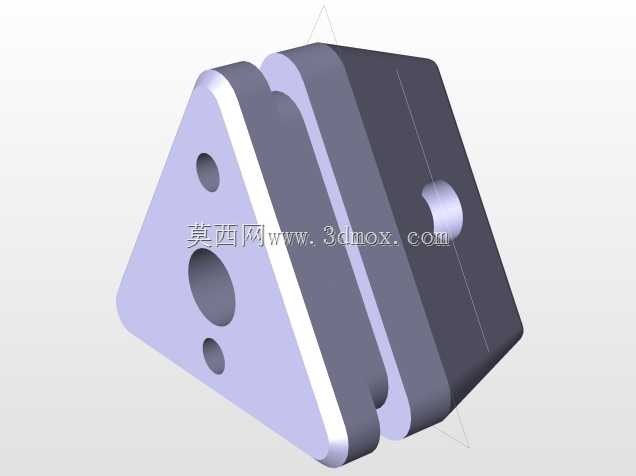

　　在精密机械加工的赛事实操与日常高精度零件装夹定位场景中，这类三角结构的棱镜式构件常作为角度基准校验、多工位装夹定位的核心工装部件使用，区别于常规方形或圆形定位块，其三角对称结构可同时提供三个互为60度夹角的定位基准面，适配多面同时加工的工序需求，减少工件二次装夹带来的定位误差。从实际加工场景来看，这类构件多应用于五轴加工中心的工位角度校准、精密测量平台的角度基准传递，以及小型复杂零件的装夹支撑，在加工带斜度孔、多面斜槽的零件时，可直接依托构件的基准面快速找正工件角度，省去反复打表校准的辅助时间，尤其适合小批量精密零件的快速加工切换。构件整体采用正三角对称布局设计，三个侧边均做了等半径的圆弧过渡处理，

　　避免尖锐棱边在装夹过程中划伤工件表面或造成操作人员磕碰损伤，每个侧面中心位置设计有同轴的阶梯通孔，孔位与三角中心的距离经过严格计算，保证三个方向的安装定位精度一致，孔的阶梯结构可适配内六角螺栓的沉头安装，安装后螺栓端面不超出构件基准面，不会对工件定位造成干涉。从设计思路上看，该构件没有采用常规的实心结构，而是在三角内部做了均匀的壁厚减薄设计，在保证整体结构刚性、满足装夹受力要求的前提下，尽可能降低构件自身重量，方便操作人员快速挪动换位，同时三个角端的内侧设计有贯通的窄槽结构，可作为加工排屑的导流通道，避免加工过程中产生的金属切屑堆积在定位基准面上，影响工件的定位精度。构件的三个定位面均设计有微小的倾斜拔模角度，在作为工装夹具使用时，

　　可方便工件的快速装夹与拆卸，不会出现工件与基准面卡死的情况，同时每个面的平面度、相邻面的角度公差都控制在微米级，满足精密加工的基准传递精度要求。安装边界方面，构件的底部为平整的安装基准面，可直接固定在机床工作台、磁性吸盘或者专用工装底板上，三个侧面的安装孔可根据实际工位需求，选择任意一个面作为安装固定面，剩余两个面即可作为工件的定位基准，适配不同角度的加工需求，整体外形尺寸紧凑，不会占用过多的工作台空间，可同时在工作台上布置多个该类构件，实现多工件的同步装夹加工。在实际使用过程中，这类构件还可配合百分表、角度尺等测量工具，作为现场角度校验的实物基准，相比常规的角度量块，其三角结构可一次性提供三个固定角度基准，校验效率更高，

　　同时构件的整体刚性优于薄片式角度量块，不易因磕碰产生变形，长期使用的精度保持性更好。针对机械加工赛事的考核要求，该构件的设计还兼顾了加工工艺性，所有的孔位、曲面、槽体结构都可通过三轴加工中心配合简单的分度工装完成加工，不需要复杂的专用刀具，加工过程中的工序排布可遵循先粗加工外形、再精加工基准面、最后加工孔位与窄槽的流程，每个工序的装夹定位都有明确的基准依托，能充分考察参赛人员对加工工艺排布、公差配合、基准选择的理解与实操能力。在精密测量场景中，该构件也可作为三坐标测量机的角度校准件，通过测量三个面的相对角度，校验测量机的角度测量精度，其对称结构可实现多次重复测量取平均值，降低单次测量的误差影响。构件表面没有多余的装饰性结构，所有的结构设计都围绕定位精度、装夹便利性、加工工艺性展开，没有冗余设计，每个曲面、每个孔位、每个槽体都有明确的功能指向，充分体现了精密工装构件设计中功能优先的原则。
