剖视展示式螺旋齿轮减速传动装置

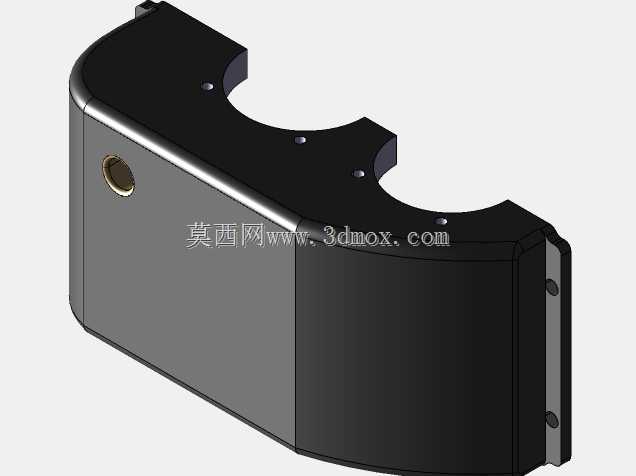

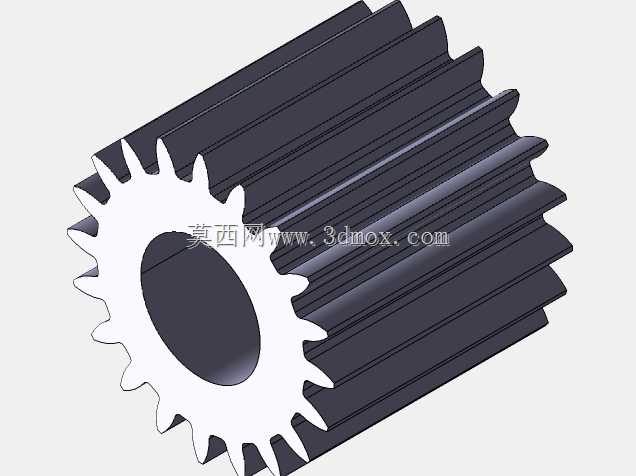

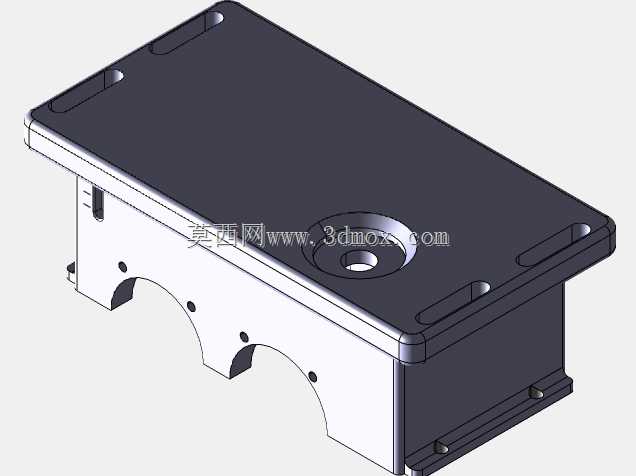

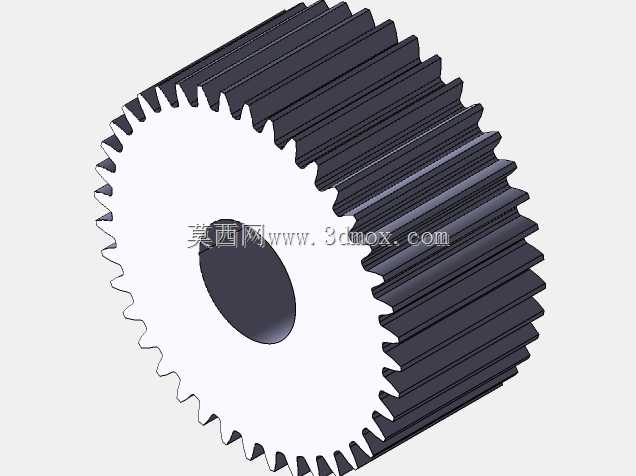

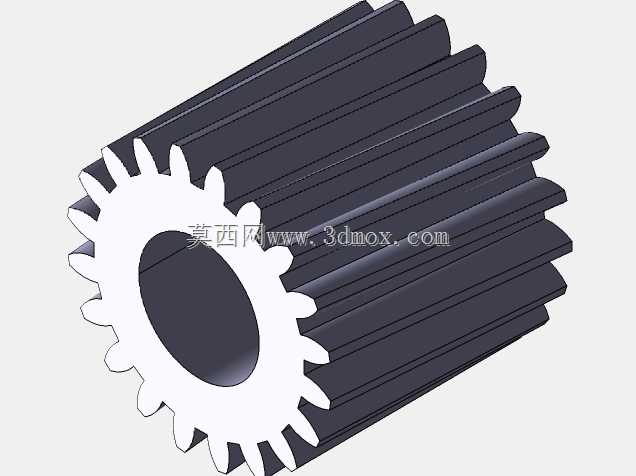

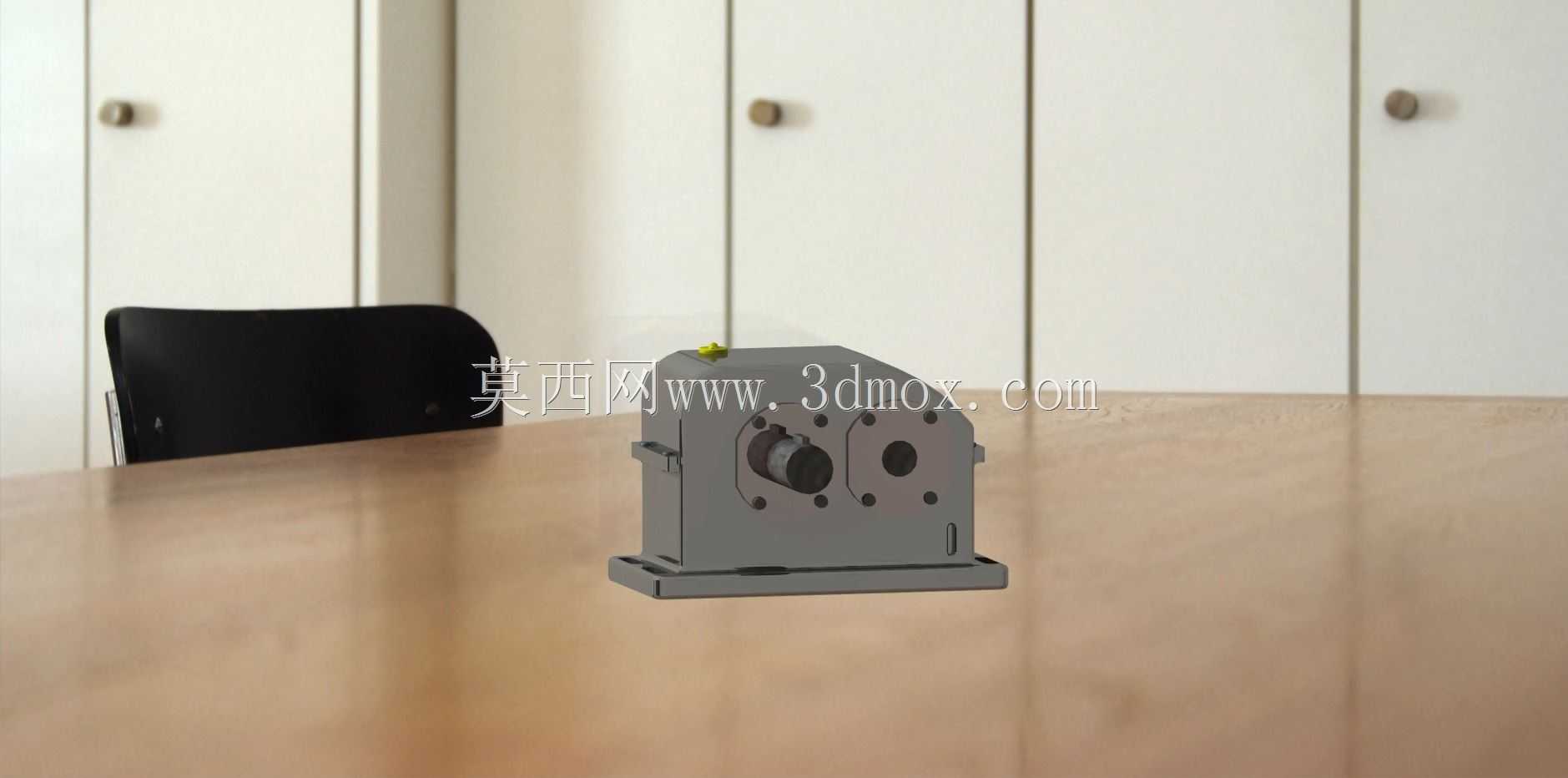

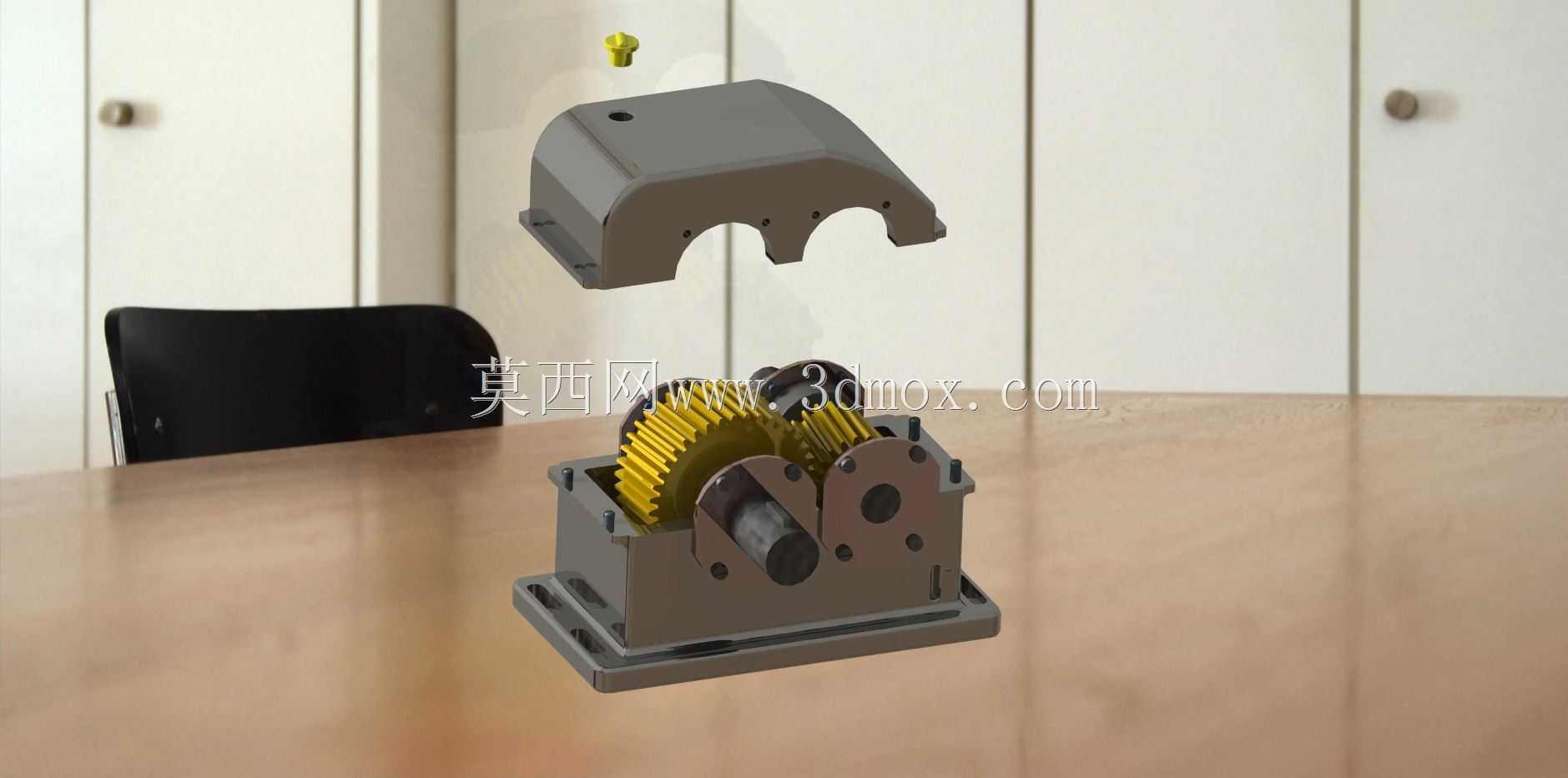

　　这套螺旋齿轮减速传动结构，在中小功率传动场景里适配性极强，常见于轻工输送线、小型实验台驱动、教学演示教具这类对传动平稳性有要求的场合，核心作用是把原动机输出的高转速低扭矩动力，转化为低转速大扭矩的输出动力，匹配后端执行机构的负载需求。从结构设计来看，采用上下剖分式箱体结构，上箱盖为圆弧过渡的罩壳造型，既能够完全包覆内部啮合的齿轮副，避免运行过程中润滑脂飞溅外泄，也能预留出齿轮啮合所需的顶部空间，避免运转时齿顶与箱体内壁发生剐蹭干涉；下箱体为一体化铸造型腔结构，集成了输入输出轴的轴承安装位、底部安装法兰、齿轮储油腔，所有安装孔位都做了同轴度公差约束，保证轴系装配后不会出现偏载卡滞的问题。内部传动采用一对螺旋圆柱齿轮啮合传动，

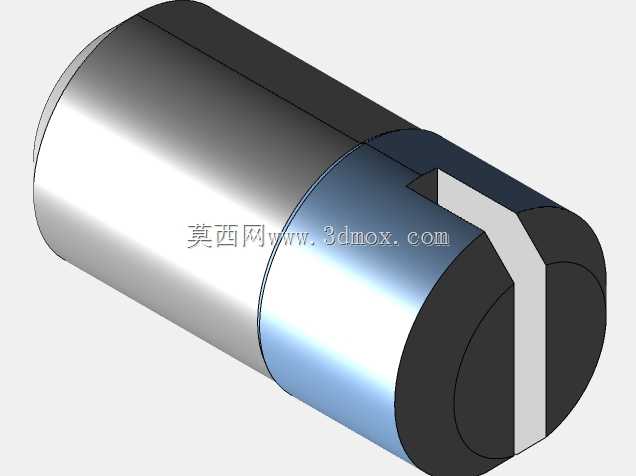

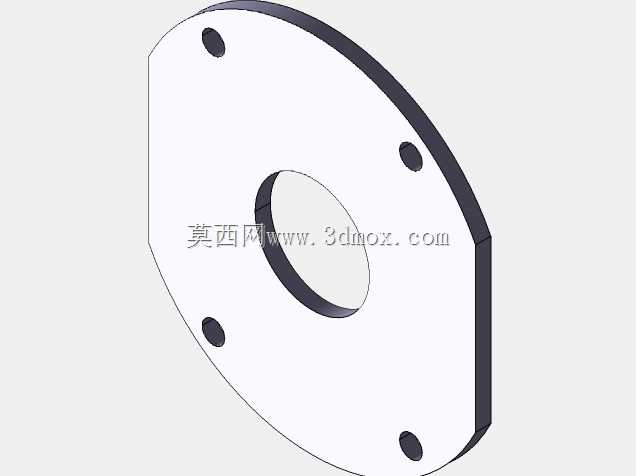

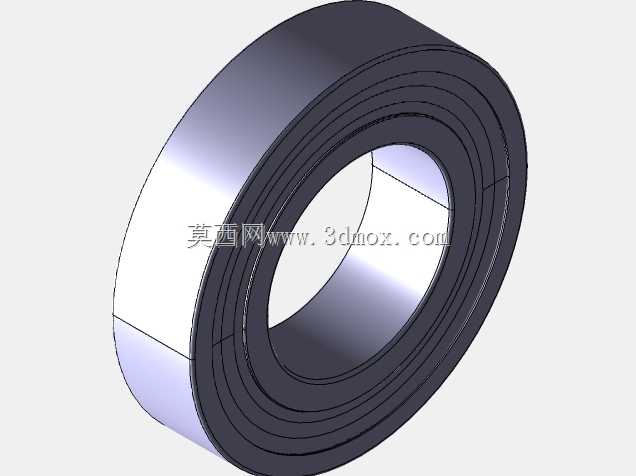

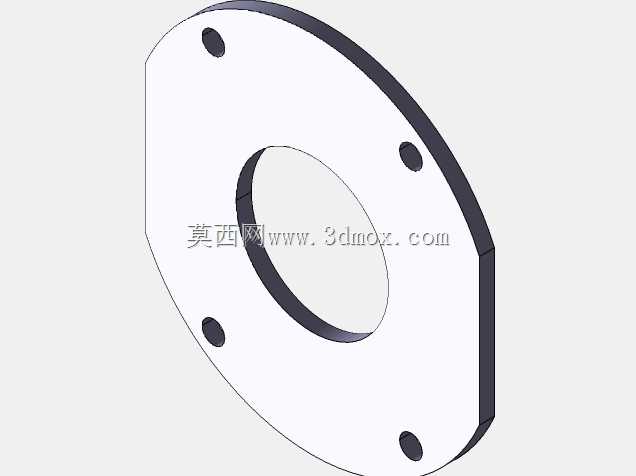

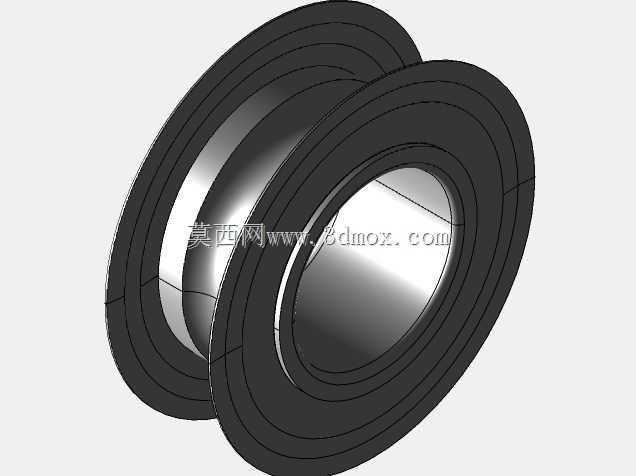

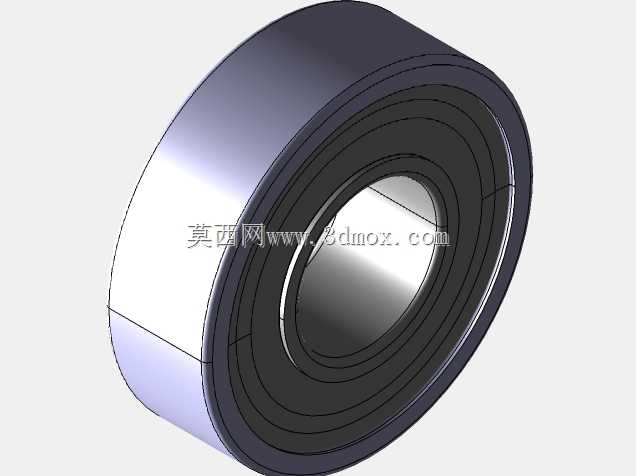

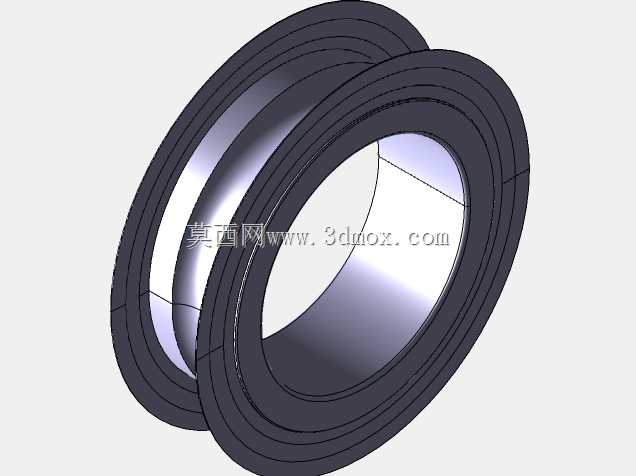

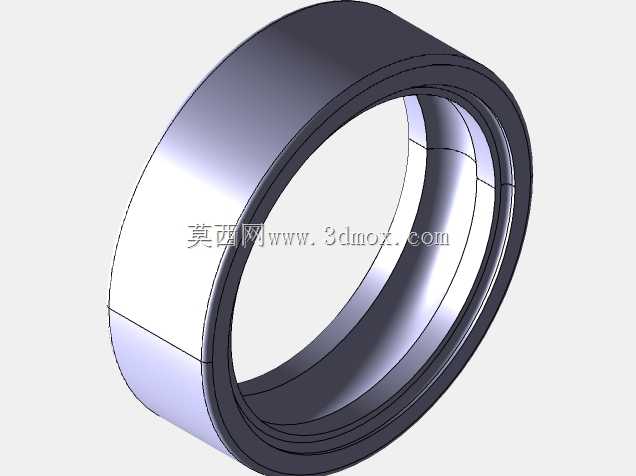

　　相比直齿圆柱齿轮，螺旋齿的啮合过程是渐进式接触，重合度更高，传动过程中冲击、振动、噪声都明显更低，适合对运行平稳性有要求的中低速传动场景，齿轮的齿宽、模数、螺旋角都经过匹配计算，能够保证额定负载下齿面接触强度、齿根弯曲强度都满足长期运行要求，不会出现过早点蚀、断齿的失效问题。输入轴、输出轴都采用阶梯轴设计，轴肩位置对应轴承内圈定位，轴端预留了键槽用于安装联轴器、带轮或者执行负载，轴承位的公差选用过渡配合，既保证装配时不会出现松旷，也方便后期维护拆卸更换轴承。从安装边界来看，下箱体底部的安装法兰为矩形布局，四个安装孔做了沉头设计，能够使用内六角螺栓直接固定在设备安装基座上，安装时需要保证输入轴、输出轴与原动机、

　　负载轴的同轴度误差控制在允许范围内，避免轴系承受额外的径向力导致轴承过早损坏；整体外形尺寸紧凑，箱体外壁没有多余的突出结构，能够在狭小的设备安装空间内完成布置，不需要额外预留过大的操作维护空间，日常维护只需要打开上箱盖即可检查齿轮啮合状态、补充润滑脂，不需要完全拆解整个箱体结构。设计过程中，首先根据目标传动比、额定输入转速、输出扭矩需求确定齿轮的基本参数，包括模数、齿数、螺旋角、齿宽，再根据齿轮的啮合中心距确定箱体的内部型腔尺寸，随后布置轴系的跨距、轴承选型，保证轴的挠度在允许范围内，避免齿轮啮合时出现偏载；箱体的壁厚、加强筋位置都经过刚度校核，避免满载运行时箱体出现变形导致轴系位置偏移，上箱盖与下箱体的结合面做了平面度加工，

　　装配时配合密封垫能够有效防止润滑脂渗漏，结合面的连接螺栓均匀布置在箱体边缘，保证结合面压紧力均匀，不会出现局部密封失效的问题。这套结构在教学场景中可以作为机械传动课程的演示教具，直观展示螺旋齿轮的啮合过程、减速器的内部组成、动力传递路径；在小型设备应用中，可以直接作为减速单元集成到设备内部，不需要额外设计传动防护结构，自带的箱体结构已经能够满足传动部件的防护、润滑、支撑需求，适配常规的小功率驱动场景，比如小型传送带驱动、实验台回转机构驱动、小型工装的进给传动等场景，运行过程中不需要复杂的维护，只需要定期补充润滑脂即可保证长期稳定运行。
