立式常压储液罐体结构设计

　　这类立式储液罐体在工业现场的适配场景非常广泛，小到车间循环水系统的中转储水、小型液压站的液压油静置存储，大到生产工序中的切削液暂存、轻度腐蚀性工艺介质的短期缓存，都能见到这类结构的身影。不同于承压类储罐的厚壁设计，这款罐体针对常压储放场景做了结构优化，整体采用立式圆柱筒体布局，能在有限的占地空间内争取更大的储液容积，适合车间边角、设备旁侧这类狭窄安装区域布置。

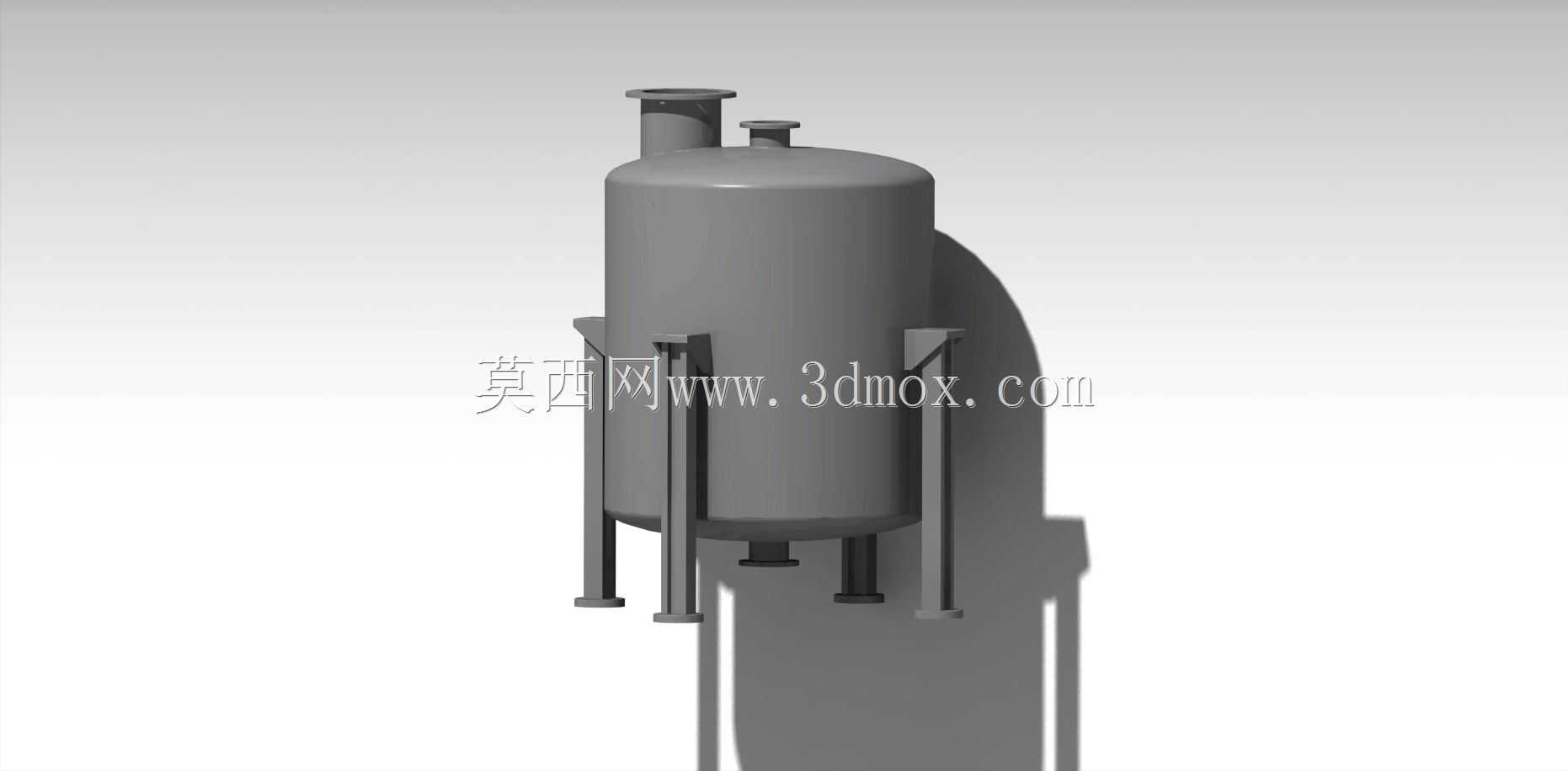

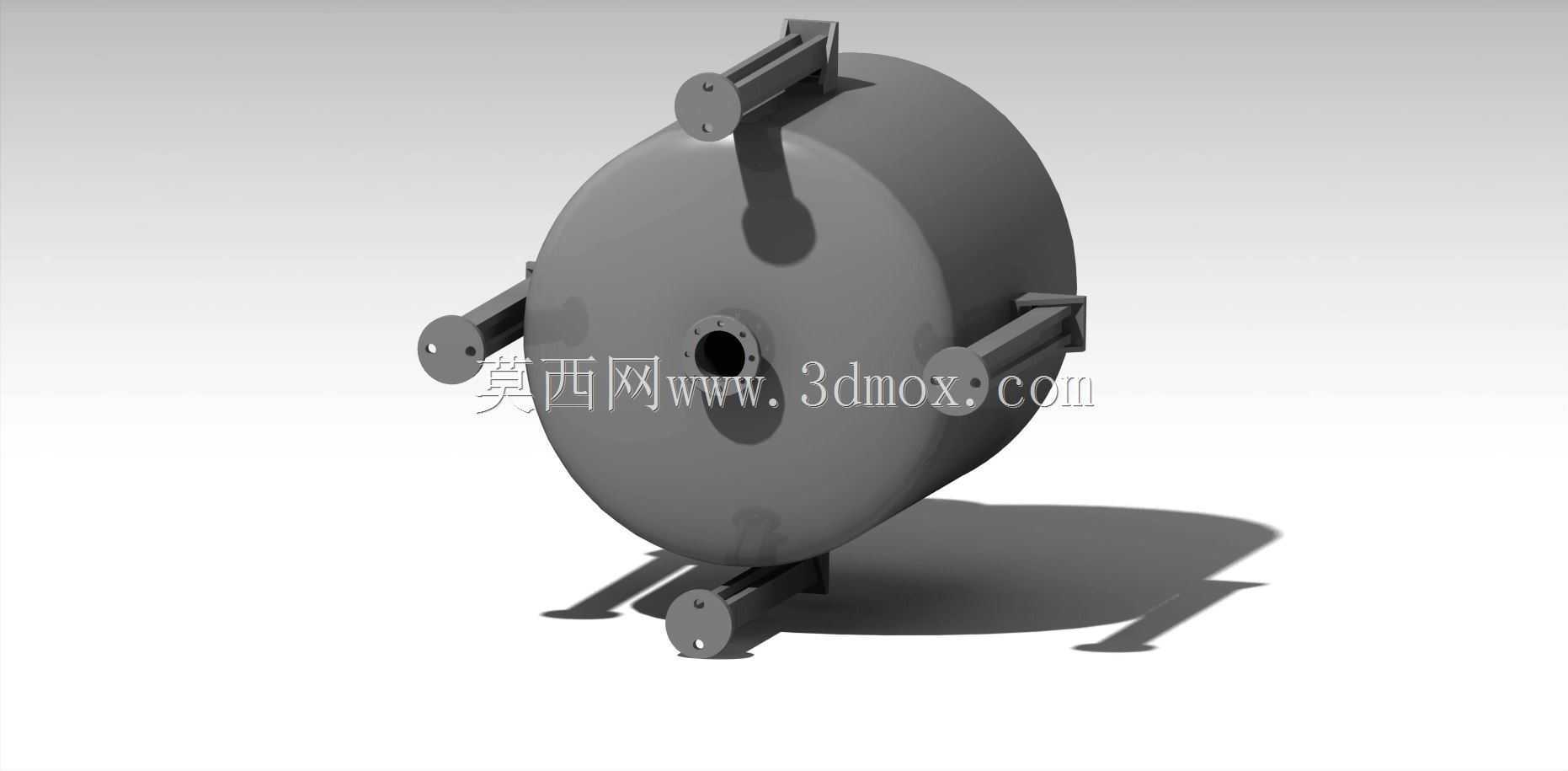

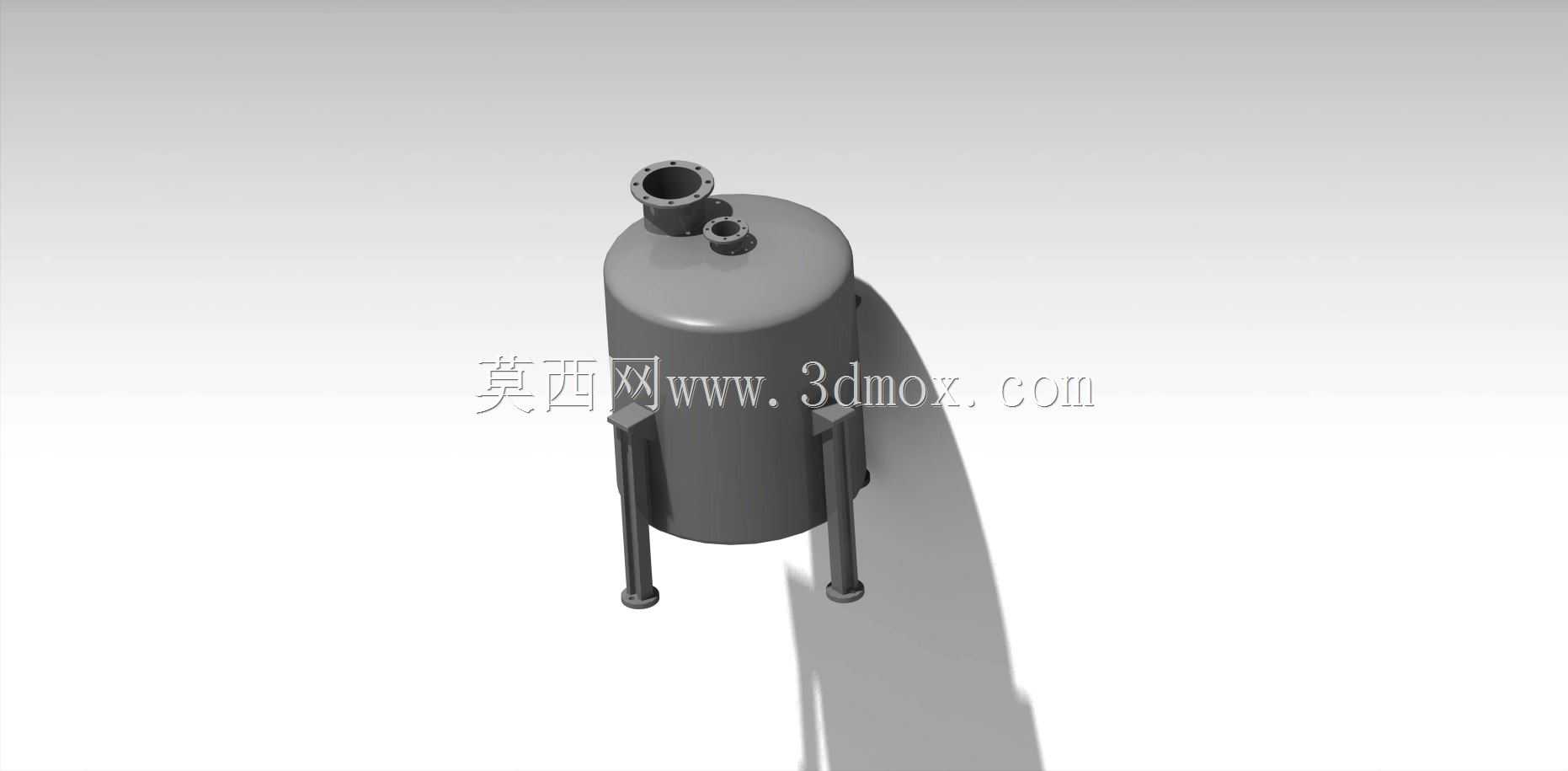

　　从功能设计来看，罐体顶部设置了两个不同通径的管口，大口径管口作为主注液口，既可以对接管道实现自动补液，也能开盖完成人工加注、内部清理检修的操作；小口径管口作为排气口，在注液过程中快速排出罐内空气，避免罐内憋压影响加注效率，同时也能在日常储液时平衡罐内外气压，避免温度变化带来的罐体变形问题。罐体底部设置了三个支腿结构，将罐体整体抬离安装基面，既给底部排液口留出了管路连接、阀门安装的操作空间，也能避免罐体底面直接接触地面带来的锈蚀问题，日常巡检时也能直观观察到罐体底部是否存在渗漏隐患。

　　设计过程中首先考虑的是安装边界的适配性，筒体直径控制在常规工业通道可通行的尺寸范围内，整体高度适配车间常规管线架设高度，支腿的安装孔位按照通用设备安装的地脚螺栓间距设置，不需要现场额外做特殊的基础改造，就能直接通过膨胀螺栓固定在水泥地面上。筒体壁厚按照常压储液的静压力计算取值，既不会因为壁厚过薄带来加注液体后的筒体鼓胀变形，也不会因为壁厚冗余造成材料浪费，支腿与筒体的连接位置额外增加了三角加强筋，在满液状态下能分散支腿对筒体壁面的局部应力，避免长期使用后支腿连接处出现焊缝开裂的问题。

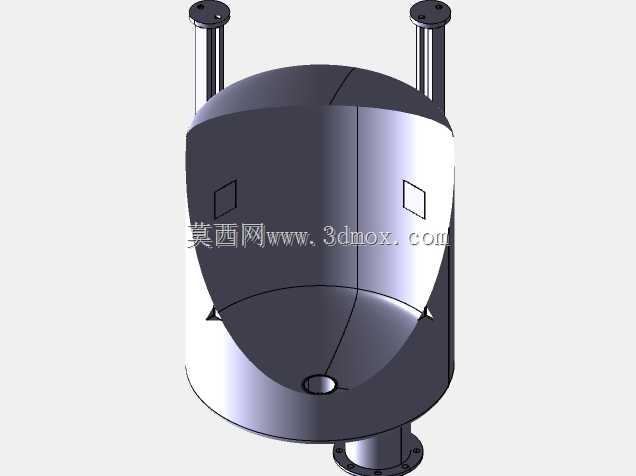

　　罐体侧面没有额外设置复杂的附件结构，用户可以根据自身使用需求，在筒体壁面开孔加装液位计、温度传感器、取样口等配件，筒体壁面的平整区域足够支撑这类后续改装需求。底部的排液口设置在筒体底盖的最低位置，配合略带锥度的底盖设计，能在排空液体时尽可能减少罐内残液留存，方便定期更换介质、清理罐底沉积的杂质。不同于一体化焊接的密闭罐体，这款结构的顶部注液口采用可拆式连接设计，需要清理内部的时候可以快速拆开，不需要整体切割罐体，日常维护的成本更低。

　　在实际选型适配的时候，这类罐体不需要额外搭配复杂的配套设备，只需要根据储放介质的特性选择对应的密封件材质，就能适配水、液压油、润滑油、轻度水性试剂等多种不同的介质。支腿的高度设计预留了足够的操作空间，底部排液阀可以直接手动操作，不需要额外搭建操作平台，对于中小型生产线、辅助配套系统来说，这种结构的储液罐安装快、维护简单，通用性远高于定制化的异形储液设备。建模过程中对焊缝位置、管口对接尺寸都做了标准化处理，所有管口的通径、法兰尺寸都符合通用管路连接标准，对接外部管线的时候不需要单独制作转接头，能直接和现场现有管路匹配，减少安装过程中的加工工作量。
