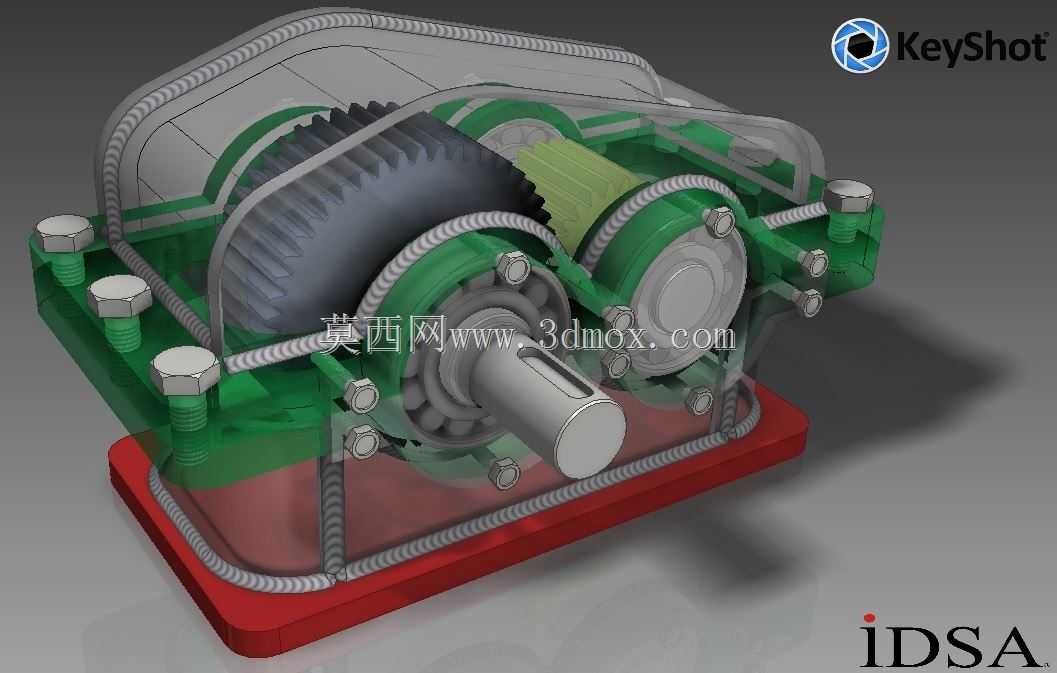

单级圆柱齿轮减速传动结构三维设计

　　这套齿轮减速结构的设计，最初是面向轻工输送线、小型物料搬运设备的动力匹配需求做的方案，这类场景里动力源多是小功率高转速电机，输出扭矩不足以直接驱动负载，必须通过减速结构完成转速降低、扭矩放大的动作，才能匹配终端执行件的运行参数。做结构设计的时候，最先敲定的是齿轮副的参数匹配，根据输入端常用的1400转左右电机转速，以及输出端需要的百转级工作转速，确定了大小齿轮的传动比，齿轮选用直齿圆柱齿形，加工难度低，装配时不需要刻意调整轴向啮合位置，对现场安装工人的技术要求不高，适合批量配套到通用小型设备上。箱体采用剖分式结构，上下箱通过螺栓组完成紧固，结合面做了精密铣削加工，保证合箱后的密封性能，避免内部润滑脂渗漏，

　　同时也方便后期检修时直接拆开上箱，就能检查齿轮啮合磨损情况、更换轴承，不需要把整个减速结构从设备机架上完全拆下来，能大幅降低后期运维的工作量。轴系设计上，输入输出轴都采用阶梯轴结构，轴肩位置分别对齿轮、滚动轴承做轴向定位，轴承端盖通过螺栓固定在箱体侧壁，端盖和轴接触的位置预留了密封件安装槽，可配置毡圈油封或者骨架油封，适配不同粉尘浓度、湿度的工作环境，避免外界杂质进入箱体内部磨损齿面和轴承滚道。安装边界方面，箱体底部做了一体化的安装底座，底座上预留四个对称布置的安装螺栓孔，孔位间距按照通用小型输送设备的机架安装标准做的适配，安装时只需要在机架对应位置打四个螺纹孔，就能通过螺栓完成刚性固定，不需要额外做转接安装板，

　　能减少配套设备的设计加工工作量。从实际使用场景来看，这类减速结构除了输送线，还能配套小型食品加工机械、包装辅助设备、农用小型机具使用，只要输入功率、输出转速扭矩参数匹配，都可以直接选用或者做小幅参数调整后使用。设计过程中特意对箱体的壁厚做了优化，在保证箱体刚性、避免齿轮传动时产生共振变形的前提下，尽可能减薄非受力区域的壁厚，降低整体铸件的重量，同时箱体外部的加强筋都布置在轴承座受力位置，能抵消齿轮啮合时产生的径向力，避免长期运行后轴承座位置出现变形，导致轴系偏载、齿轮磨损加快。齿轮的润滑采用脂润滑方式，不需要额外配置油池、油标、放油螺塞等部件，结构更简单，日常维护只需要定期打开上箱盖补充润滑脂即可，

　　适合没有专业运维人员的小型加工车间、农户作坊类使用场景。紧固件全部采用标准外六角螺栓，方便用户用常规扳手就能完成拆装，不需要配备特殊规格的工具，轴承选用标准深沟球轴承，市场采购替换方便，不会出现备件难买导致设备长期停机的问题。整个结构的外形轮廓做了圆角过渡处理，没有尖锐的外凸棱角，一方面能避免铸件出现应力集中导致开裂，另一方面也能防止安装、运维过程中划伤操作人员。在做三维建模的时候，所有配合面都按照实际加工公差做了间隙预留，比如轴承和轴承座孔的配合、轴和齿轮内孔的配合、螺栓和安装孔的间隙，都符合机械设计手册的公差要求，模型可直接导出工程图用于生产加工，不需要再做额外的配合间隙调整。
