单级斜齿轮传动减速装置结构设计

　　在轻工输送、小型自动化生产线、教学实训台架这类对安装空间有严格限制、输入转速不超过1500rpm的传动场景里，这类单级斜齿轮减速结构的应用占比一直不低。不同于同轴式行星减速的紧凑结构，也区别于蜗轮蜗杆减速的大传动比低效率特性，这款斜齿轮减速装置采用平行轴传动布局，输入轴与输出轴的中心距按照常规小功率传动的参数匹配设计，能在单级传动下实现3-6倍的减速比，足够覆盖多数小负载传动的转速匹配需求。

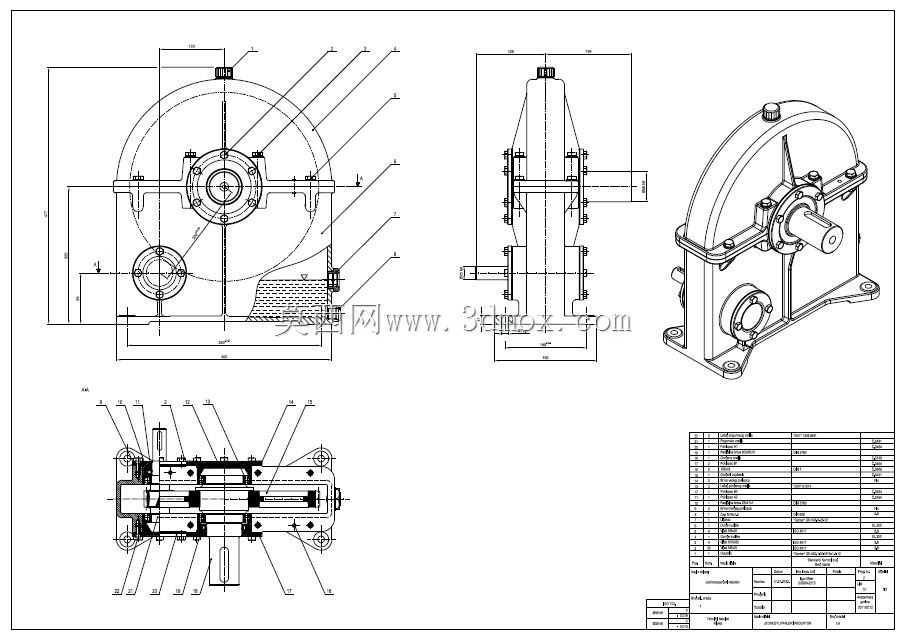

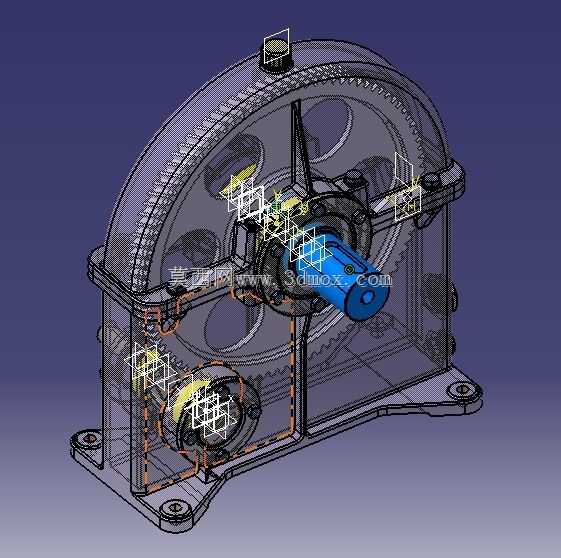

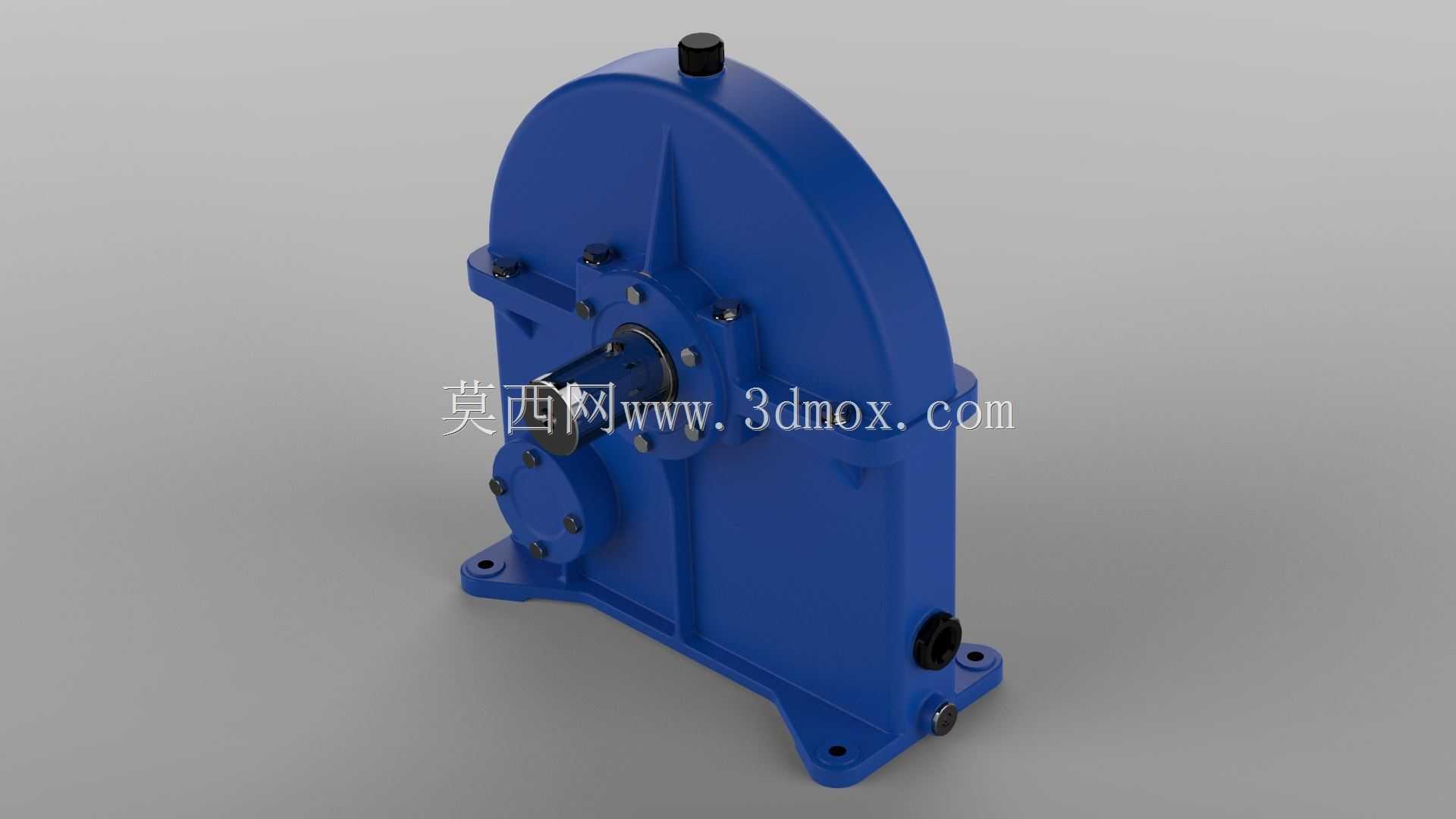

　　从结构设计逻辑来看，整个壳体采用剖分式拼接结构，主体为弧形轮廓的铸铁材质壳体，既能够容纳内部斜齿轮副的啮合运动空间，又通过底部一体铸造成型的安装脚座预留了固定安装孔位，安装脚座的孔位间距按照通用小功率减速装置的安装尺寸规范设计，能直接适配多数常规设备的安装基面，不需要额外加工转接板。壳体侧面设置的注油与放油螺塞，是为了方便日常维护时更换齿轮润滑脂，避免齿轮副长期干磨出现齿面点蚀、胶合的失效问题。输入轴端的密封结构采用骨架油封配合轴套的设计，能有效防止润滑介质泄漏，同时阻挡外界粉尘、切削碎屑进入壳体内部损伤齿面。

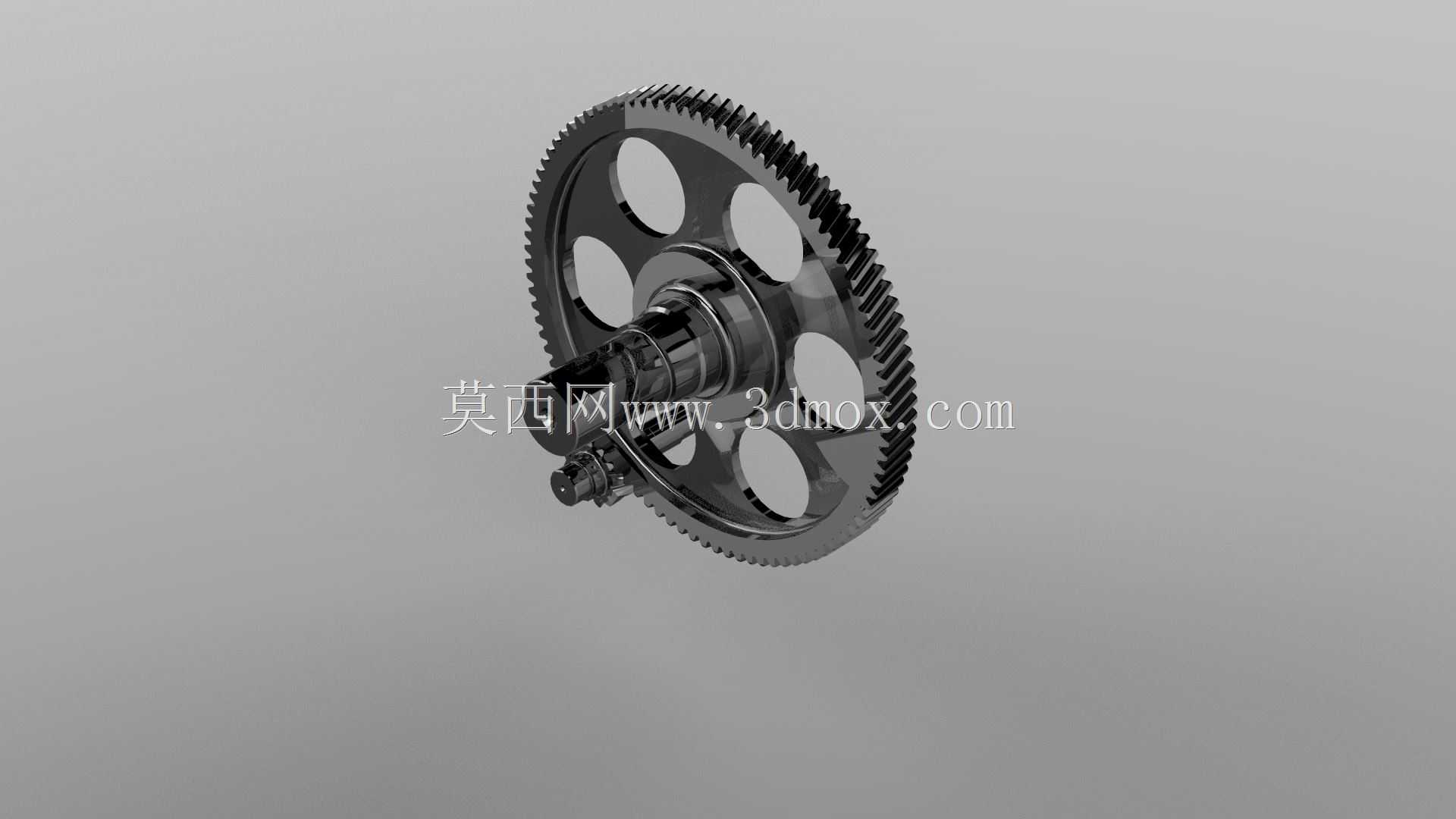

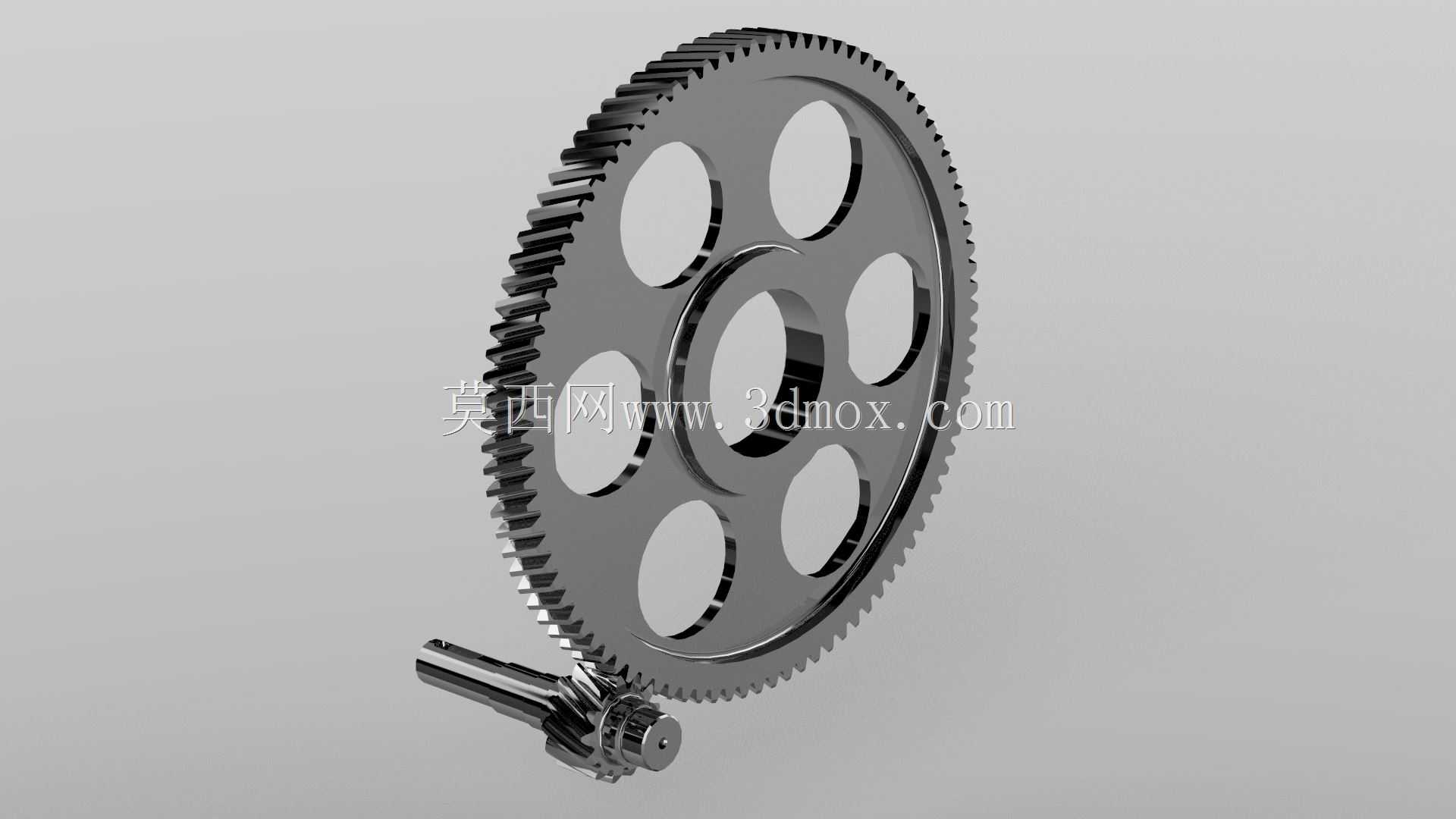

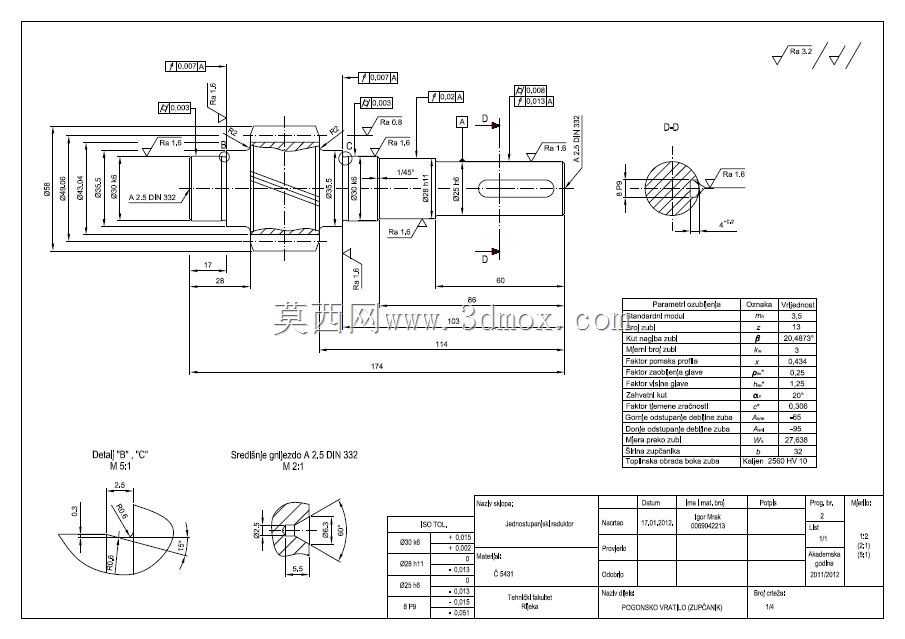

　　内部的斜齿轮副采用渐开线齿形设计，相比直齿轮传动，斜齿轮啮合时的重合度更高，传动过程中齿面接触是逐步切入切出的，能有效降低传动噪音与啮合冲击，在中低速小负载的运行工况下，传动平稳性优势十分明显。齿轮与轴的连接采用平键周向固定加轴肩轴向定位的方式，能可靠传递额定扭矩，不会出现长期运行后齿轮与轴相对滑移的问题。轴承选型上采用深沟球轴承支撑两根传动轴，既能承受径向载荷，也能承受斜齿轮啮合产生的少量轴向力，轴承端盖通过螺栓固定在壳体上，方便后期检修时拆卸调整轴承间隙。

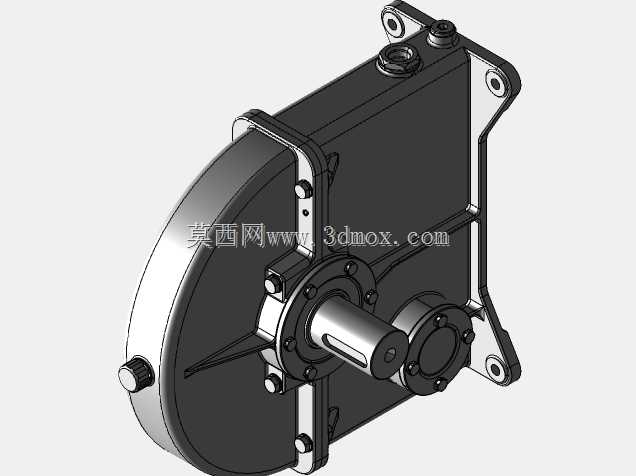

　　从安装边界来看，这款减速装置的整体外轮廓没有突出的不规则结构，顶部设置的透气塞能平衡壳体内外气压，避免运行时内部温度升高导致压力过大冲坏密封件。输出轴的轴伸长度与键槽尺寸按照通用输出接口设计，能直接配套联轴器、链轮、同步带轮等常见传动连接件，不需要额外做轴头改造。在学生实训项目的应用场景中，这款结构能完整展示单级齿轮减速的装配关系、公差配合要求、密封结构设计逻辑，帮助学习者理解齿轮传动的参数匹配、壳体的刚度设计要点、紧固件的布局原则。实际工业应用中，这类减速装置常被用在小型皮带输送机的驱动端、包装机械的送料机构、小型农机的传动单元里，依靠结构简单、维护方便、传动效率高的特点，稳定实现电机高转速到工作机构低转速大扭矩的转换。设计过程中需要重点校核齿面接触强度与齿根弯曲强度，匹配对应功率的电机参数，同时要保证壳体的加工精度，确保两根轴的平行度公差在允许范围内，避免齿轮啮合时出现偏载，导致局部齿面磨损过快缩短使用寿命。
