多片湿式摩擦离合器剖视结构设计

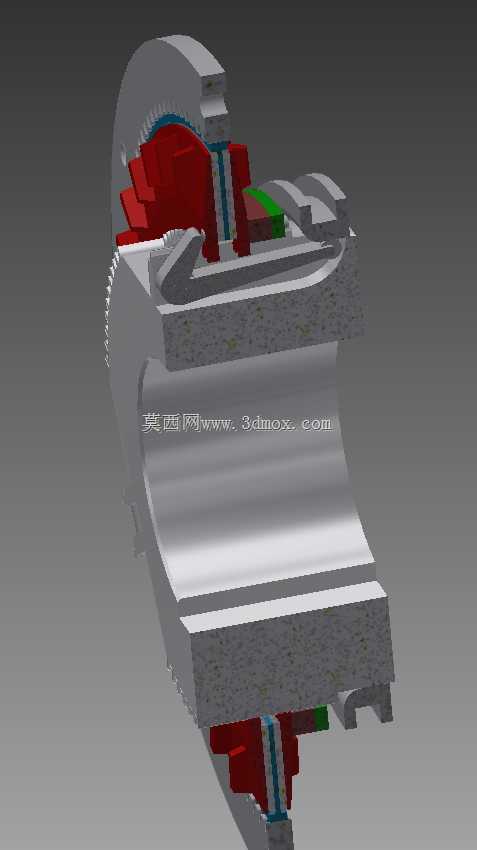

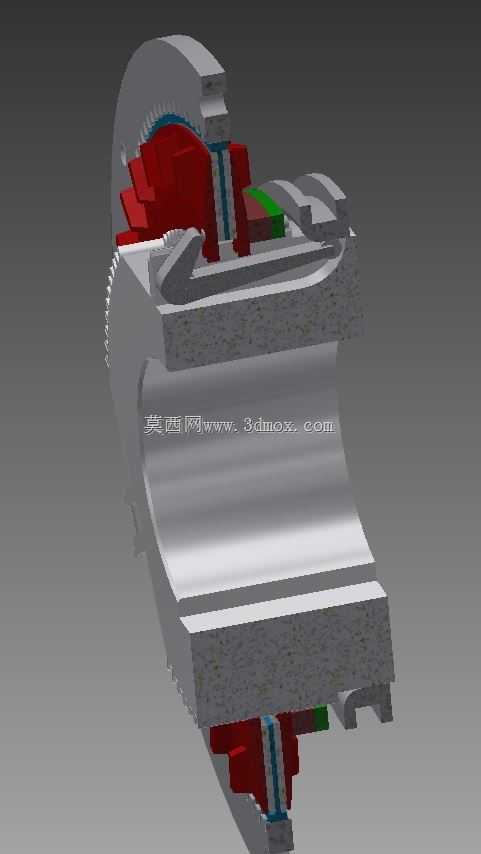

　　这款剖视展示的离合器结构，主要面向需要频繁启停、动力切换的工业传动场景，在机床主轴传动、工程机械行走驱动、重载输送设备的动力端都能见到同类结构的应用，核心作用是在原动机持续运转的工况下，实现从动端的平稳接合与彻底分离，避免动力硬连接带来的冲击打齿、负载过载问题。从结构剖视能看到，整体采用周向对称的多片摩擦副布局，主动摩擦片与从动摩擦片交替叠装，外侧的压合组件通过轴向位移施加正压力，依靠摩擦片接触面的静摩擦力传递扭矩，相比单片式离合结构，同等外径尺寸下能传递更大的额定扭矩，适合安装空间受限但扭矩需求较高的传动链路。设计过程中首先要匹配安装边界的约束，整体为同轴回转体结构，外壳的安装止口、输入输出端的轴孔配合公差需要适配对接的传动轴系，

　　轴向的压合行程需要预留足够的摩擦片磨损补偿量，避免长期使用后摩擦片减薄导致压合力不足、传递扭矩打滑的问题。摩擦片组的沟槽设计是结构细节的重点，主动片表面的径向油槽一方面可以在分离状态下破坏摩擦面的油膜粘滞，降低带排扭矩，让分离动作更彻底，另一方面在接合过程中可以引导冷却润滑油流过摩擦面，带走滑磨产生的热量，避免长时间半联动工况下摩擦片过热烧蚀。压合机构的导向结构采用周向均布的导向销，保证压盘轴向移动时不会出现偏斜，确保所有摩擦片受力均匀，避免局部压力过大导致的摩擦片偏磨、寿命骤降问题。实际选型应用时，需要结合传动链路的额定工作扭矩、最高转速、接合频率来匹配摩擦片的数量、摩擦面的比压参数，

　　安装时要保证输入输出轴的同轴度误差在允许范围内，避免高速运转时出现偏摆振动，加剧轴承和摩擦片的磨损。日常运维中，这类湿式离合器需要配套对应粘度的润滑油，保证摩擦面的润滑和散热条件，定期检查摩擦片的总间隙，当间隙超过设计阈值时及时调整压合机构的行程，或者更换磨损超标的摩擦片，避免出现接合打滑、动力传递中断的故障。从结构建模的角度来看，这类回转类传动部件的建模需要重点保证周向特征的均布精度，摩擦片的沟槽、压盘的齿槽、外壳的配合止口都需要严格按照公差要求建模，装配时要核对轴向的装配间隙，模拟压合行程时要保证运动过程无干涉，为后续的工程出图、有限元扭矩校核、运动仿真提供准确的模型基础。
