该钢桥结构采用空间桁架式受力体系,核心受力杆件以热轧型钢为基础加工成型,整体框架通过杆件间的刚性连接形成稳定的空间传力路径,可满足小跨度临时通行、设备检修通道、厂区内跨管线架空走道等场景的使用需求。从受力逻辑来看,设计阶段优先将主承重弦杆沿桥体纵向通长布置,上下弦杆之间通过垂直腹杆与斜向腹杆形成多个三角形稳定单元,避免结构在竖向荷载作用下出现杆件失稳或整体形变超限的问题,斜腹杆的角度设置兼顾了受力效率与杆件下料的便捷性,减少了非标角度切割的加工工作量。在安装边界方面,桥体两端预留了与下部支撑结构连接的固定端接口,接口处的杆件做了局部加强处理,可适配混凝土支墩、钢结构支架等多种下部支撑形式,安装时无需对桥体主体结构做二次裁切,
仅需通过配套的连接紧固件即可完成固定作业。从实际使用场景出发,这类小跨度钢桁架桥常应用于工业厂区内部跨排水沟、跨输送管线的人行通道,也可作为小型设备检修时的临时过桥结构,相较于实体板式钢桥,桁架式结构自重更轻,运输与现场吊装的难度更低,同时杆件间的镂空结构可减少风阻对桥体的影响,在户外开阔区域使用时具备更好的抗风稳定性。设计过程中对各杆件的连接节点做了统一优化,所有杆件的交汇点均做了节点板加强处理,避免多杆件焊接时出现应力集中的问题,节点板的尺寸根据交汇杆件的数量与受力大小做了匹配设计,既不会因节点板过小导致连接强度不足,也不会因节点板过大造成材料浪费。桥体的横向框架通过横向连接杆件将两片主桁架连成整体,
横向连接杆件的间距经过受力验算,可保证桥体在承受偏载时不会出现侧向倾覆或横向形变过大的问题,桥面铺设区域预留了与防滑面板连接的安装孔位,孔位间距适配常规的花纹钢板、格栅板等桥面铺装材料,后期更换铺装层时无需在主体杆件上重新钻孔。从结构维护角度来看,所有外露杆件的表面均预留了防腐涂装的作业空间,杆件之间的间隙满足后期除锈、补涂作业的操作要求,不会出现结构死角无法维护的情况,关键受力杆件的截面选型兼顾了承重需求与材料通用性,后期若出现杆件意外损伤,可直接采购同规格的标准型钢进行替换,无需定制特殊截面的非标型材。在实际选型应用时,可根据具体的通行荷载要求、跨度需求对杆件的截面规格、腹杆间距做参数化调整,

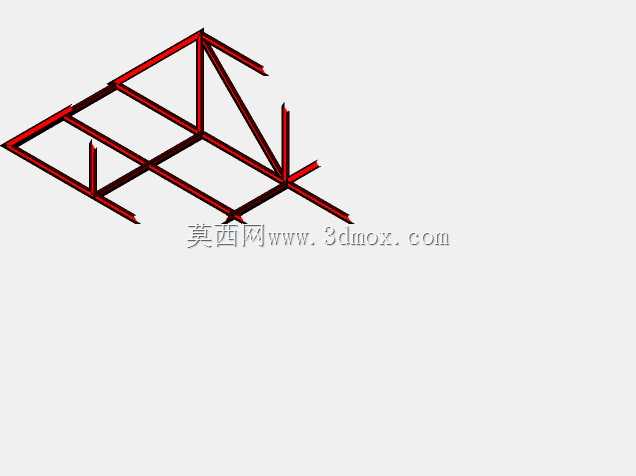

该三维结构完整还原了各杆件的空间位置与连接关系,可直接用于结构受力验算的参考、加工下料的尺寸核对,也可作为厂区整体布局规划时的配套设施模型使用,帮助设计人员直观判断桥体与周边管线、设备的空间位置关系,避免出现安装空间冲突的问题。
