多向传动连接关节结构设计

　　在各类需要实现多自由度动力传递、角度补偿的机械传动场景中，这类铰接关节结构是核心的连接承载部件，常见于工业自动化设备的连杆传动机构、工程机械的操作联动结构、检测仪器的姿态调整组件中，承担着在两轴存在角度偏差、相对摆动的工况下稳定传递扭矩与轴向载荷的作用，避免刚性连接在偏载工况下出现的应力集中、轴件断裂、连接松脱等失效问题。从实际使用场景来看，这类关节既可以用在小载荷的精密检测设备的姿态调节链路中，实现传感器探头、检测执行端的多角度姿态调整，也可以适配中等载荷的机械操作机构，完成操作力的变向传递，在设备运行过程中，能够补偿安装过程中产生的同轴度误差，抵消设备运行振动带来的连接位置偏移，保障传动链路的动作顺畅度，减少连接部位的异常磨损。

　　从结构功能特性来看，该关节采用分体式装配设计，主体分为两端的连接轴段与中间的铰接主体结构，两端轴段可分别与对应侧的传动杆件、安装基座完成配合，中间的铰接结构可实现一定角度范围内的周向摆动与相对转动，配合部位设置有定位锁紧结构，可在调整到对应工作角度后完成位置锁定，避免工作过程中出现非预期的角度偏移。结构表面做了圆滑过渡处理，没有尖锐的应力集中棱角，在承受交变载荷的工况下，能够有效分散应力传递路径，提升结构的疲劳寿命。铰接配合面预留有润滑介质存储空间，长期运行过程中可存储润滑脂，减少配合面的干摩擦磨损，降低维护频次。

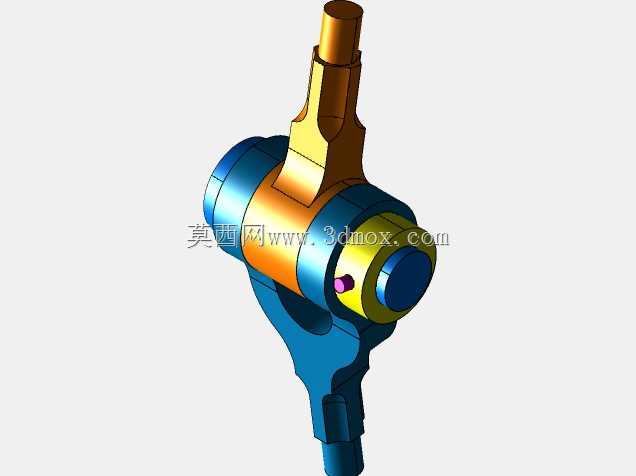

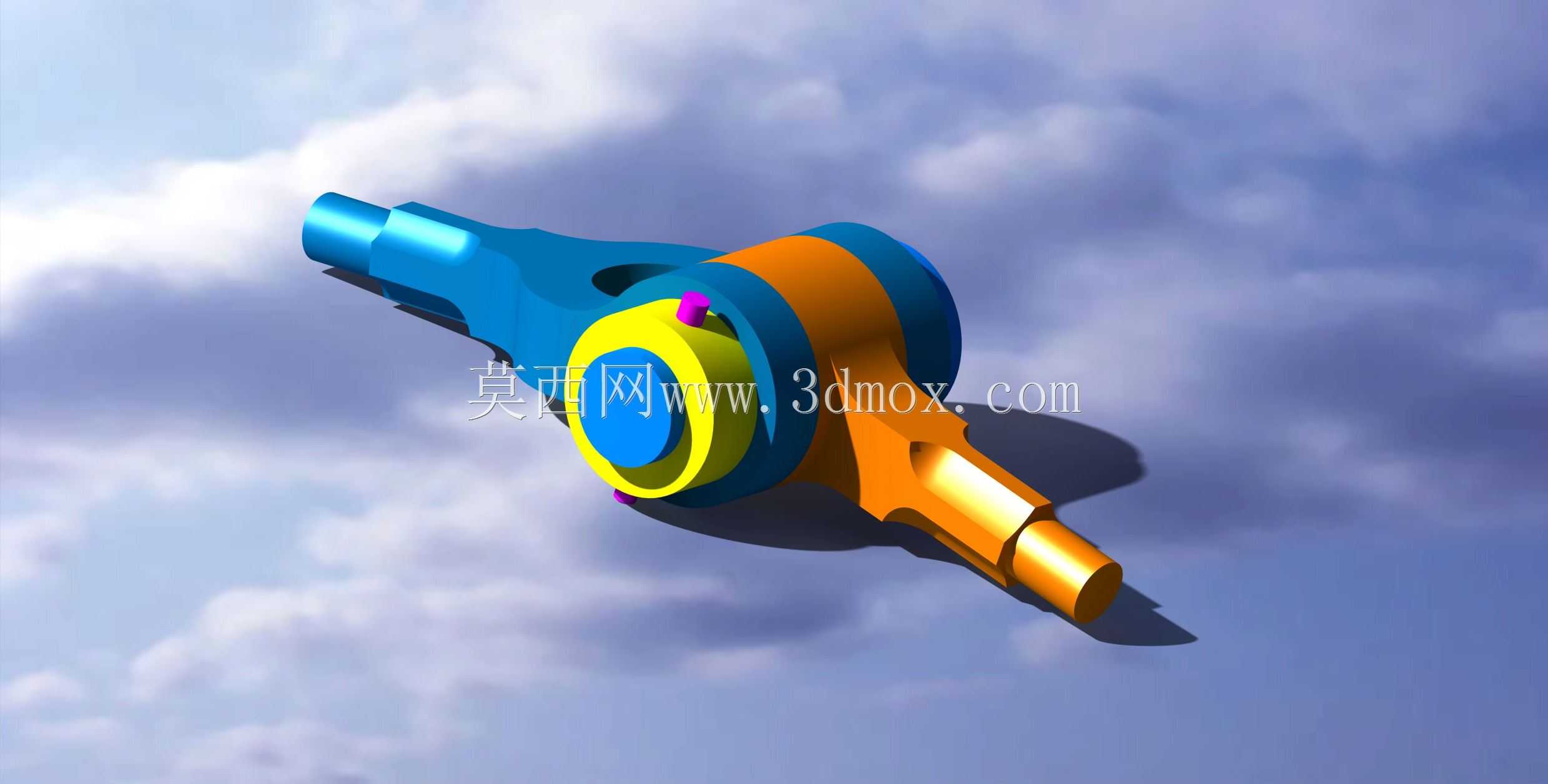

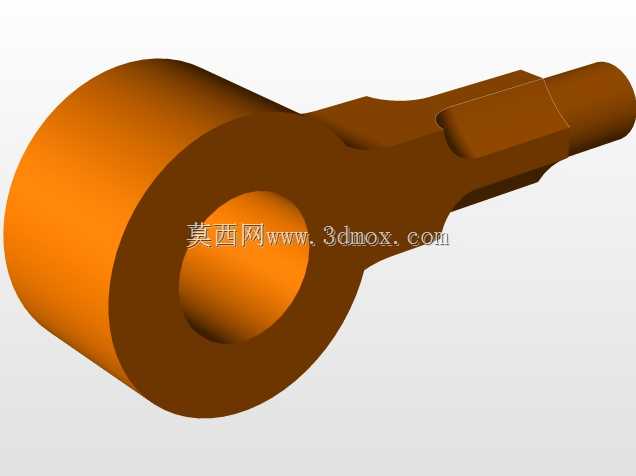

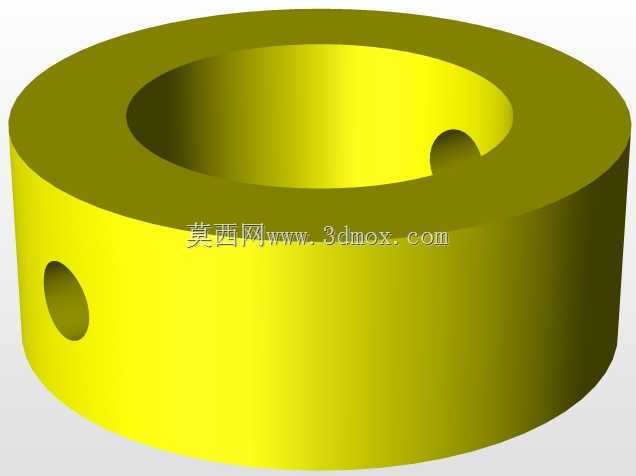

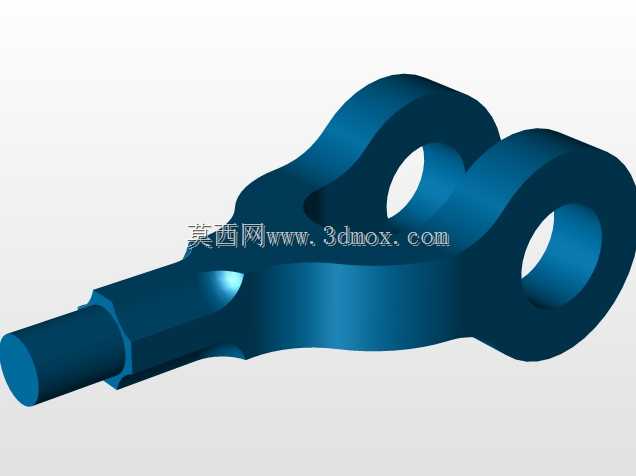

　　设计过程中，首先需要明确关节的额定承载扭矩、最大允许摆动角度、轴向拉压载荷上限这几个核心参数，以此确定中间铰接部位的配合直径、连接轴段的轴径尺寸，两端轴段根据适配的安装场景，可设计为光轴配合、键槽传动、螺纹连接等不同的接口形式，本次设计的轴段采用光轴加定位卡槽的结构，既可以快速插入对应安装孔完成装配，也可以通过卡槽配合卡簧实现轴向定位，装配流程简单，不需要复杂的专用工装。中间铰接部位的配合间隙控制在合理范围内，既不会因为间隙过大导致传动过程中出现空程回差，影响传动精度，也不会因为间隙过小导致摆动卡滞，在温度变化、轻微形变的工况下依然能够保持动作顺畅。结构上的彩色区分部分对应不同的装配零件，蓝色部分为主体支撑结构，橙色部分为铰接转动套，黄色部分为端盖定位结构，紫色部件为锁紧定位销，不同零件采用差异化的材质匹配，主体支撑结构采用高强度合金钢材质，保障整体结构刚性，转动配合部位采用耐磨合金材质，提升铰接面的耐磨性能，端盖与定位销采用标准紧固件材质，降低备件替换成本。

　　从安装边界尺寸来看，该关节整体沿轴向的总长度适配常规连杆机构的安装间距，两端轴段的直径与常用的传动杆件内孔尺寸匹配，中间铰接部位的最大外径不会超出安装空间的回转半径要求，安装过程中不需要对周边配套结构做额外的避让修改，可直接替换同规格的传统刚性连接接头，实现设备传动结构的升级。装配过程中，首先将铰接转动套压入主体支撑结构的铰接腔体内，装入定位销完成周向的角度限位，再扣合两端的定位端盖，确认转动顺畅无卡滞后，即可将两端轴段分别接入对应的传动链路中，完成整体装配。实际运行测试中，该关节在额定载荷下可实现正负15度范围内的角度摆动补偿，传动过程中无明显空程，交变载荷循环测试下未出现结构形变、配合松脱的问题，能够满足多数工业场景下的铰接传动使用需求。在精密仪器应用场景中，该关节的配合精度可保障姿态调整的重复定位精度，不会因为配合间隙导致检测位置出现偏移；在中载传动场景中，结构的强度储备可应对瞬时的冲击载荷，避免结构断裂失效。
