带安装法兰90度弯管结构设计

　　在工业流体输送、气动回路、液压管路以及各类需要介质转向的设备布局中，90度弯管是改变管路走向最常用的基础部件，这款带双侧法兰与安装支座的弯管结构，主要解决管路直角转向时的刚性固定与密封连接需求，避免软管弯折带来的流阻增大、管路寿命缩短问题。从实际应用场景来看，这类弯管常出现在空压机站管路布局、液压站阀组外接管路、工艺设备内部气路转向、传感器配套取压管路转接等位置，相比普通无安装结构的弯管，自带的安装支座可以直接通过螺栓固定在设备机架或安装面板上，不需要额外制作管夹固定，能大幅减少现场装配的工作量，同时避免管路运行过程中因为介质脉动、设备振动产生的管路窜动，降低接口处的泄漏风险。

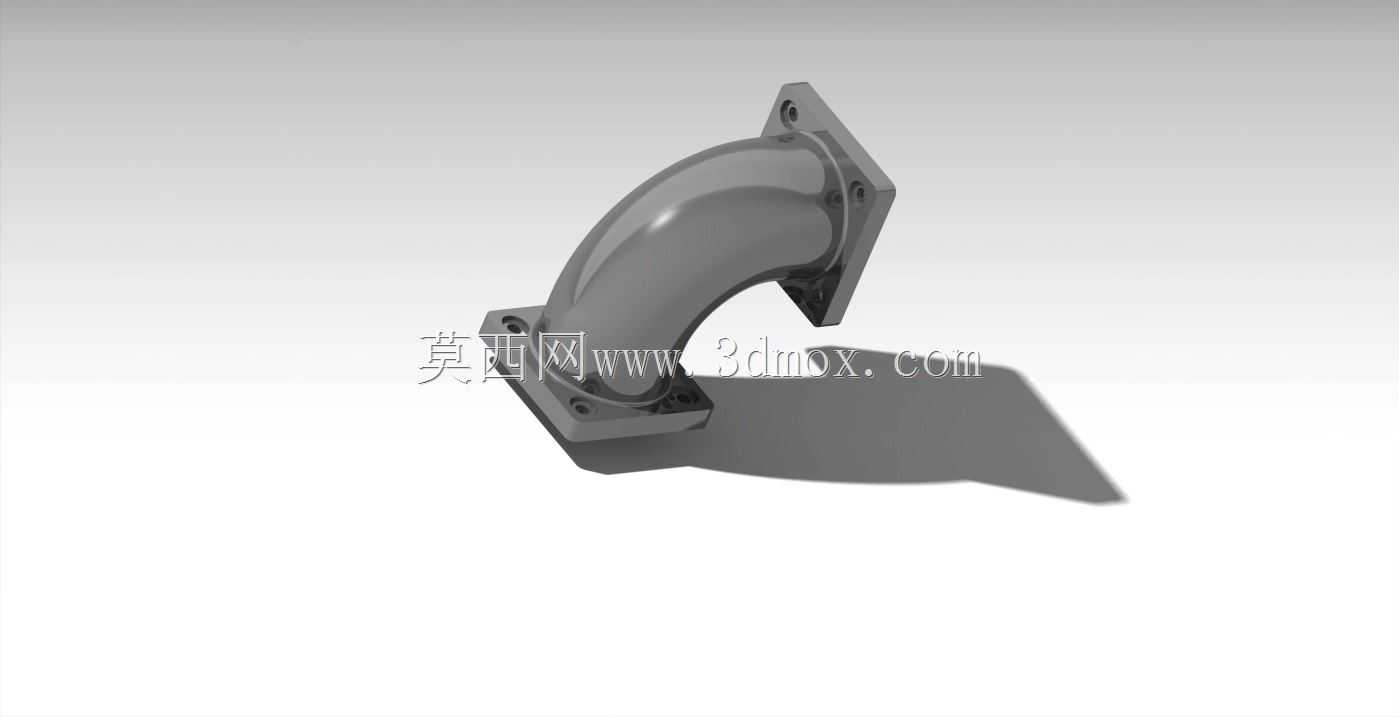

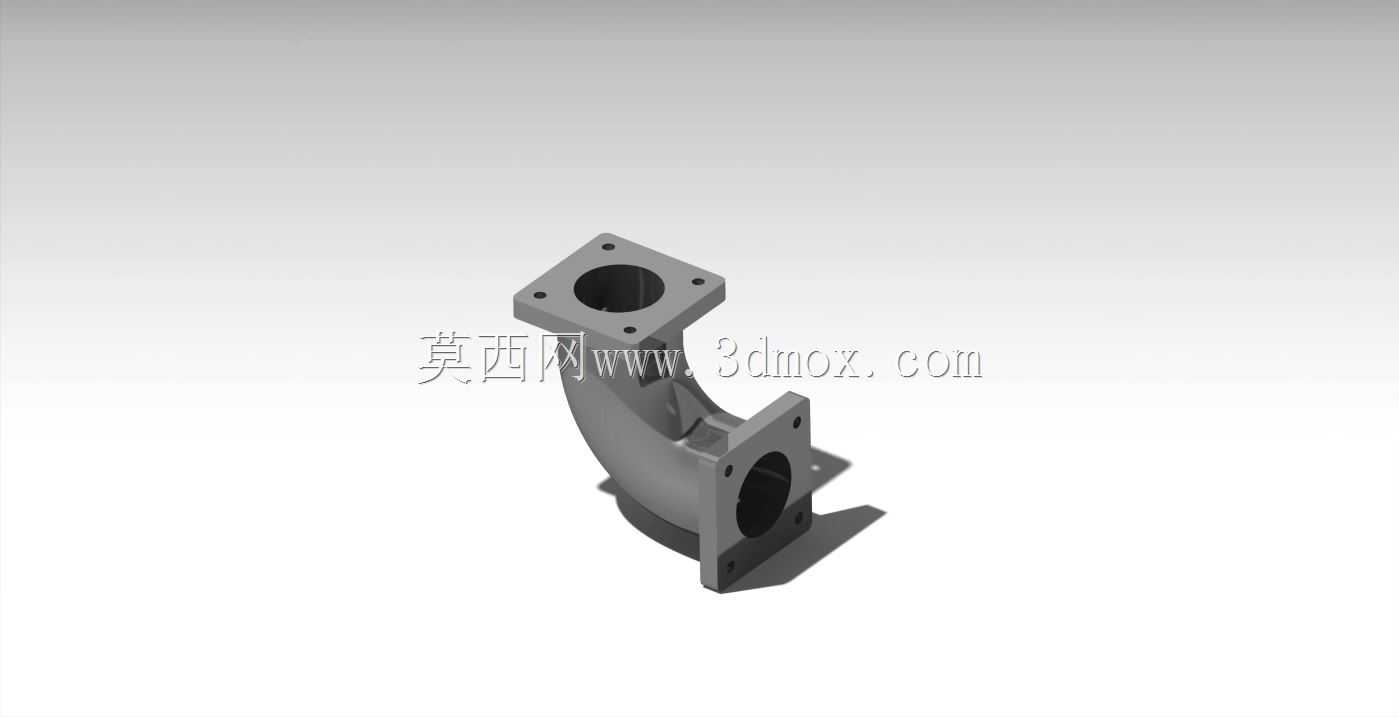

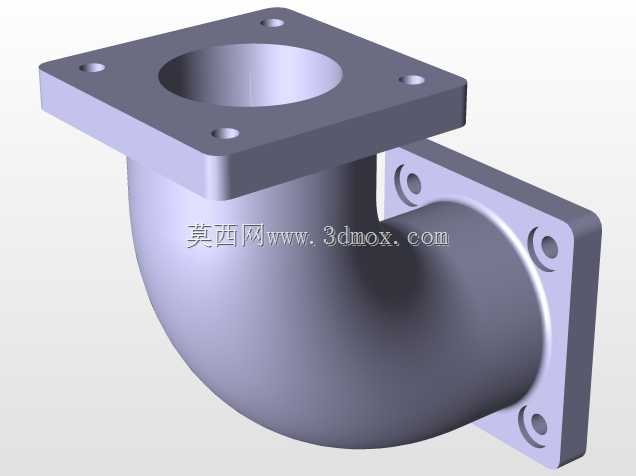

　　从结构设计思路来看，这款弯管采用一体成型的弯转流道，弯转半径经过流阻优化，既不会因为弯转半径过小造成介质流动时的局部阻力激增，也不会因为半径过大占用过多安装空间，两端的连接法兰采用方形结构，相比圆形法兰在小通径管路应用中更节省安装空间，法兰上的四个安装孔采用对称分布设计，安装时不需要刻意调整方向，四个螺栓均匀锁紧即可保证端面密封压力一致，法兰端面预留了密封槽安装位置，可以适配O型圈或者平垫片密封，满足不同压力等级的管路密封需求。弯管外侧附带的安装支座与弯管本体为一体化结构，支座上开有两个长条形安装孔，允许安装时存在一定的位置偏差，降低对安装面的加工精度要求，即使安装孔位存在小范围的加工误差，也可以通过长孔的调节量完成装配，不需要二次扩孔修正。

　　从安装边界来看，两端法兰的端面分别朝向垂直的两个方向，法兰端面的平面度要求控制在0.1mm以内，保证密封件受压均匀，弯管本体的壁厚根据常用的1.6MPa工作压力进行设计，既满足强度要求，也不会因为壁厚过大造成整体重量超标，安装支座的底面与其中一个法兰端面保持平行，安装后可以保证弯管与安装面贴合紧密，不会出现悬臂受力的情况。实际选型使用时，需要注意两端法兰的通径与对接管路的通径保持一致，避免通径突变造成的流阻变化，安装锁紧螺栓时需要采用对角锁紧的方式，避免法兰端面受力不均造成密封失效，对于有振动的应用场景，可以在安装支座与安装面之间加装橡胶减震垫，进一步降低管路振动传递到设备本体的幅度。

　　在结构细节处理上，弯管的流道内壁做了顺滑过渡处理，没有明显的台阶或者锐角，减少介质流动时的紊流产生，对于输送含微小颗粒的介质场景，也能减少颗粒在弯管处的沉积，降低管路堵塞的概率。法兰与弯管本体的连接处做了圆弧过渡加强，避免应力集中造成的连接处开裂，即使在管路存在一定外力拉扯的情况下，也能保证结构强度满足使用要求。安装支座与弯管本体的连接位置同样做了加强筋处理，提升支座的承重能力，即使弯管内部充满介质，也不会因为重量问题造成支座变形。这类弯管结构在设计建模时，需要重点保证两端法兰的安装孔位置度、法兰端面与弯管轴线的垂直度、安装支座底面的平面度这些关键形位公差，才能保证实际加工后可以顺利完成装配，不会出现对接错位、密封不严、安装不贴合等问题。对于不同的应用场景，还可以在这个基础结构上调整法兰的孔距、弯管的通径、安装支座的孔位尺寸，适配不同的安装空间与管路参数，不需要重新进行整体结构的力学验证，只需要针对调整的尺寸做局部强度校核即可，能大幅缩短变型设计的周期。
