多色组合式荧光记号笔结构设计

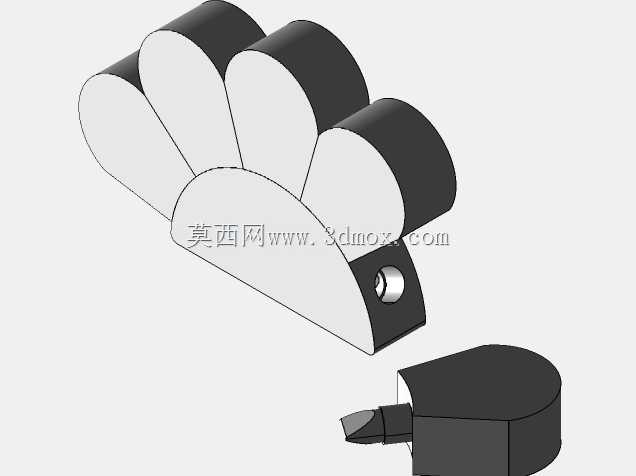

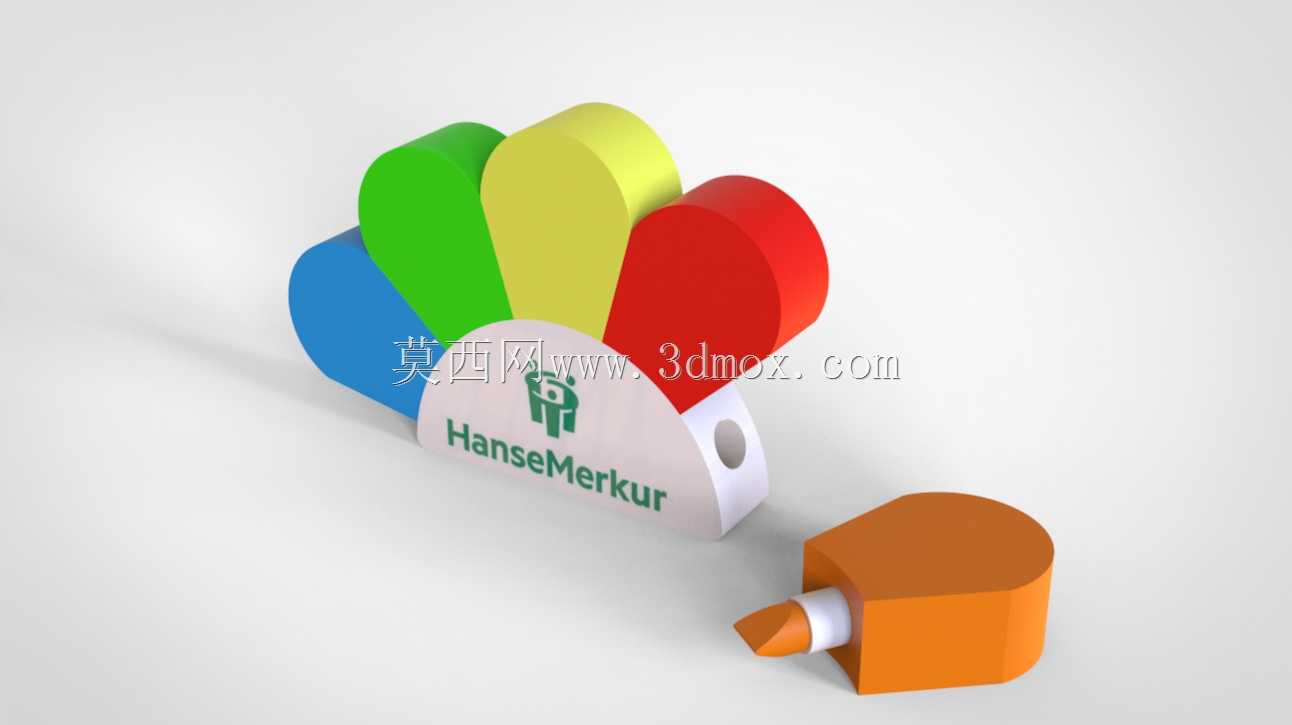

　　这款多色荧光记号笔的三维结构设计，核心围绕办公、教学、工业现场标识等高频使用场景展开，在结构布局上充分考虑了日常携带、快速取用、多色切换的实际使用需求。整体采用扇形组合式排布结构，将蓝、绿、黄、红四支独立的荧光笔芯单元整合在同一个主基座上，搭配单独分离的橙色记号笔头单元，既可以实现多色标识的功能整合，又能避免不同色号笔芯之间的墨水串混问题。主基座的尾端设计有圆形挂孔，可适配挂绳、工装卡扣等挂载结构，方便现场作业人员将其挂载在工作证挂带、工具包侧袋等位置，减少随手放置导致的遗失概率，这一细节设计尤其适配生产车间巡检、教学备课、文档标注等需要频繁取用书写工具的场景。

　　从功能特性来看，每个独立的色号单元都采用插拔式笔头防护结构，笔头外露部分做了圆弧过渡处理，既能够保证书写时的笔触贴合度，又能避免尖锐边角划伤纸面或者操作人员手部。独立的橙色记号笔单元采用分体式设计，可单独从组合基座上取下使用，针对需要重点醒目标注的内容，橙色高对比度的色号能够快速从多色荧光标注中凸显出来，满足现场作业中对关键参数、风险点位的高亮标识需求。每个笔芯单元的储墨腔都做了独立密封结构设计，在三维建模过程中，各单元之间的配合间隙控制在0.15mm以内，既保证了单元组合时的拼接紧密性，不会出现松散脱落的问题，又能让使用者轻松拆分单个笔单元进行单独使用或者墨水补充。

　　设计思路上，没有采用传统多色笔的同轴旋转切换结构，而是选择扇形平铺排布，一方面是因为荧光笔的笔头直径普遍较粗，同轴结构会导致整体笔身直径过大，握持手感不佳，扇形排布可以让每个笔单元的直径保持在常规单支荧光笔的尺寸范围内，握持书写时的手感和普通单支荧光笔一致，不会因为组合式设计牺牲书写体验；另一方面，扇形排布的结构让每个色号的笔头都直观外露，使用者不需要旋转切换就能直接识别需要的色号，取用效率更高，尤其适合需要快速切换色号进行文档分类标注的场景。

　　外形尺寸与安装边界方面，整体组合状态下的最大轮廓尺寸控制在长度120mm、宽度85mm、厚度25mm的范围内，能够轻松放入常规的笔袋、工装上衣口袋以及办公桌的笔槽内，不会占用过多的收纳空间。单个独立笔单元的直径为18mm，长度为70mm，和市面上常规的迷你荧光笔尺寸保持一致，替换笔芯可以直接选用通用规格的荧光笔芯，降低后续的使用替换成本。主基座和各笔单元之间采用卡槽式拼接结构，没有额外的金属连接件，整体全塑料结构的重量控制在45g以内，长时间握持书写也不会产生手部疲劳。笔头部分的纤维头伸出长度为5mm，既能够保证足够的书写弹性，又能避免伸出过长导致的笔头弯折损坏，笔帽和笔身单元的配合采用过盈配合结构，插拔力度控制在15N左右，既不会因为笔帽过松导致脱落干墨，又不会因为过紧导致难以拔开。在结构建模过程中，所有的拼接棱边都做了R1.5的圆角处理，没有尖锐的直角边，日常使用接触时不会产生刮蹭问题，整体结构没有复杂的曲面特征，开模生产时的脱模难度低，适合批量注塑生产，各部件的壁厚统一控制在1.8mm，既保证了结构强度，又能控制生产时的材料用量，降低生产成本。
