双作用蒸汽摆动式动力装置结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:259651
  • 双作用蒸汽摆动式动力装置结构设计
  • 双作用蒸汽摆动式动力装置结构设计
  • 双作用蒸汽摆动式动力装置结构设计
  • 双作用蒸汽摆动式动力装置结构设计

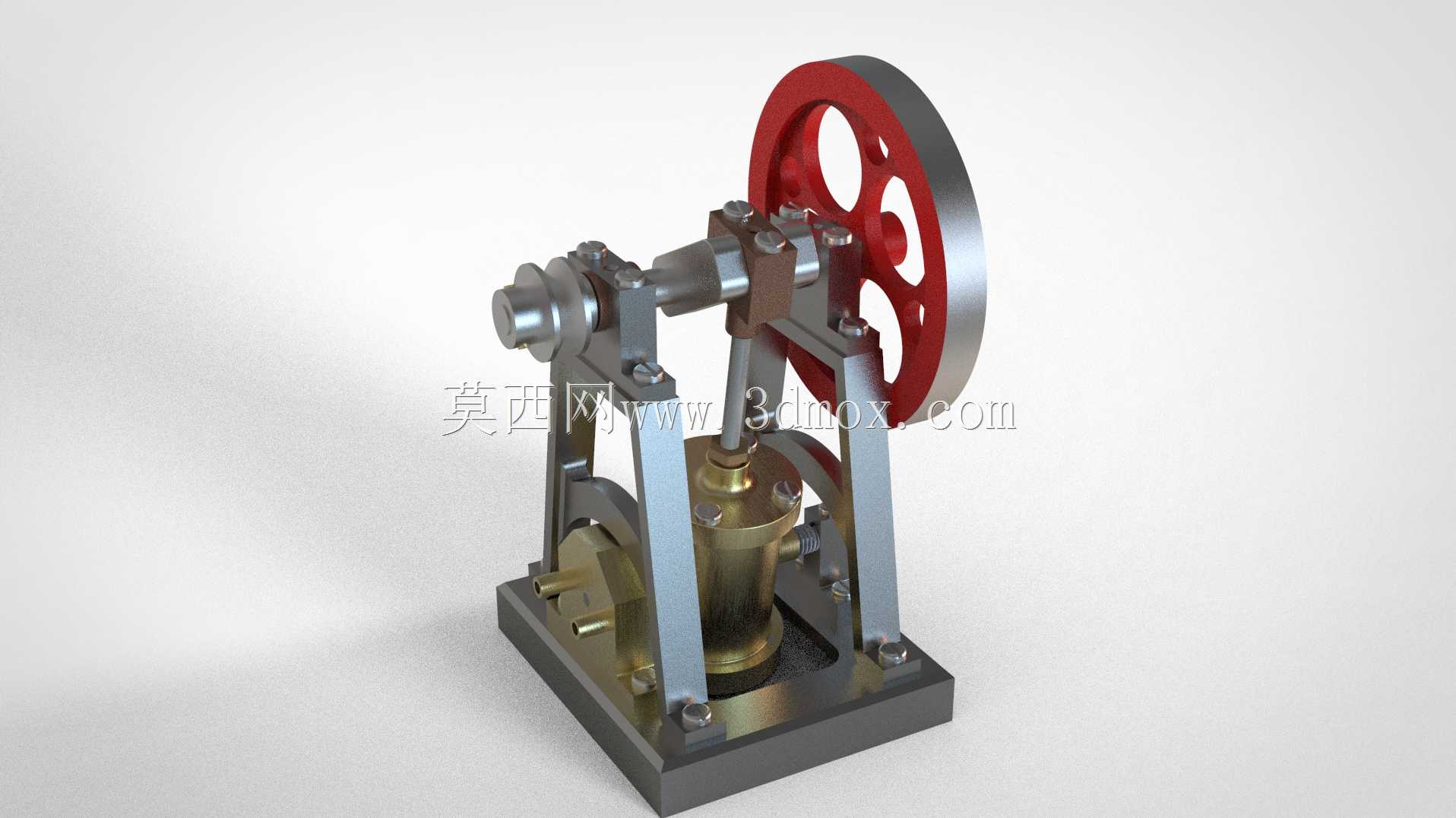

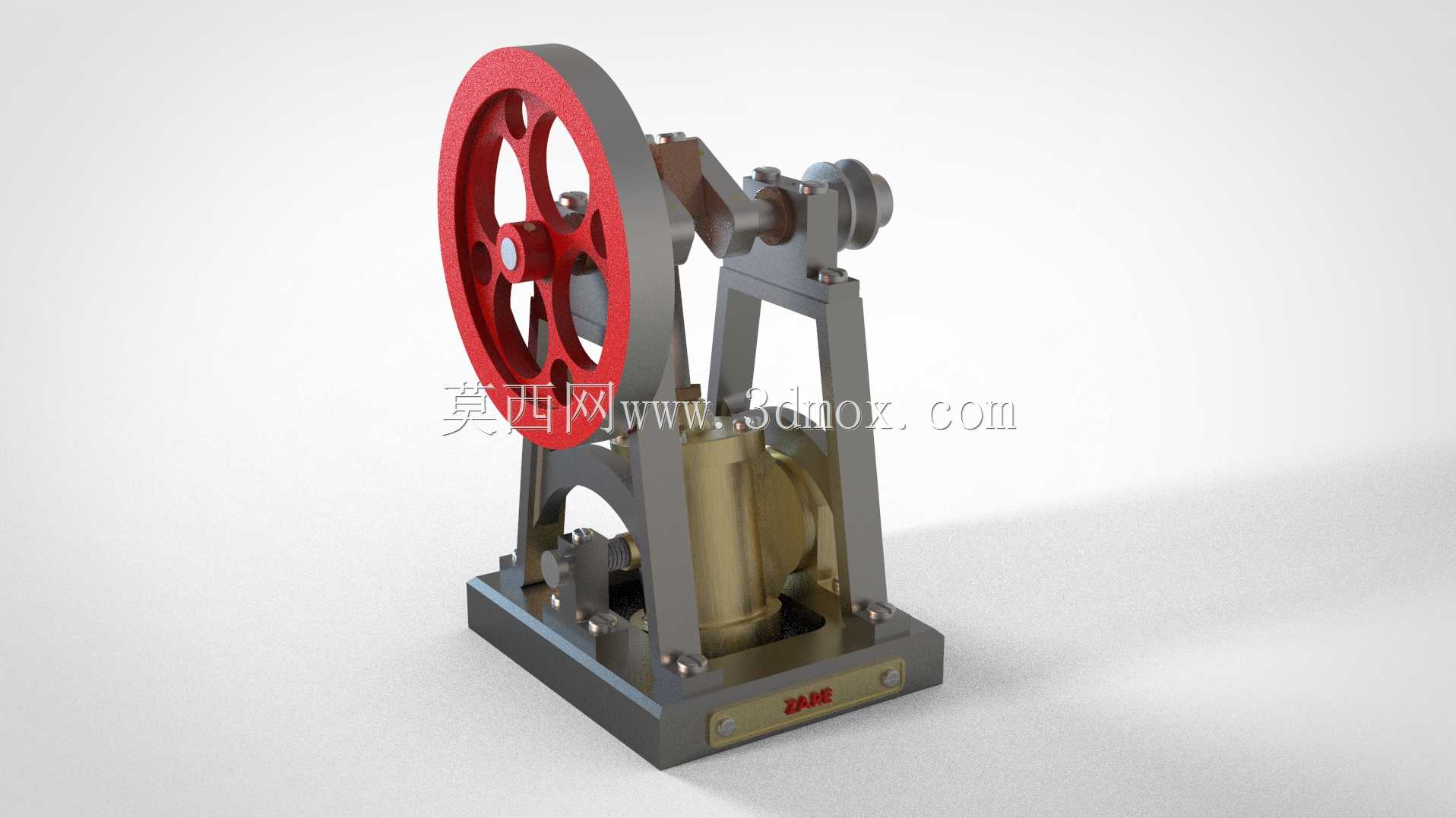

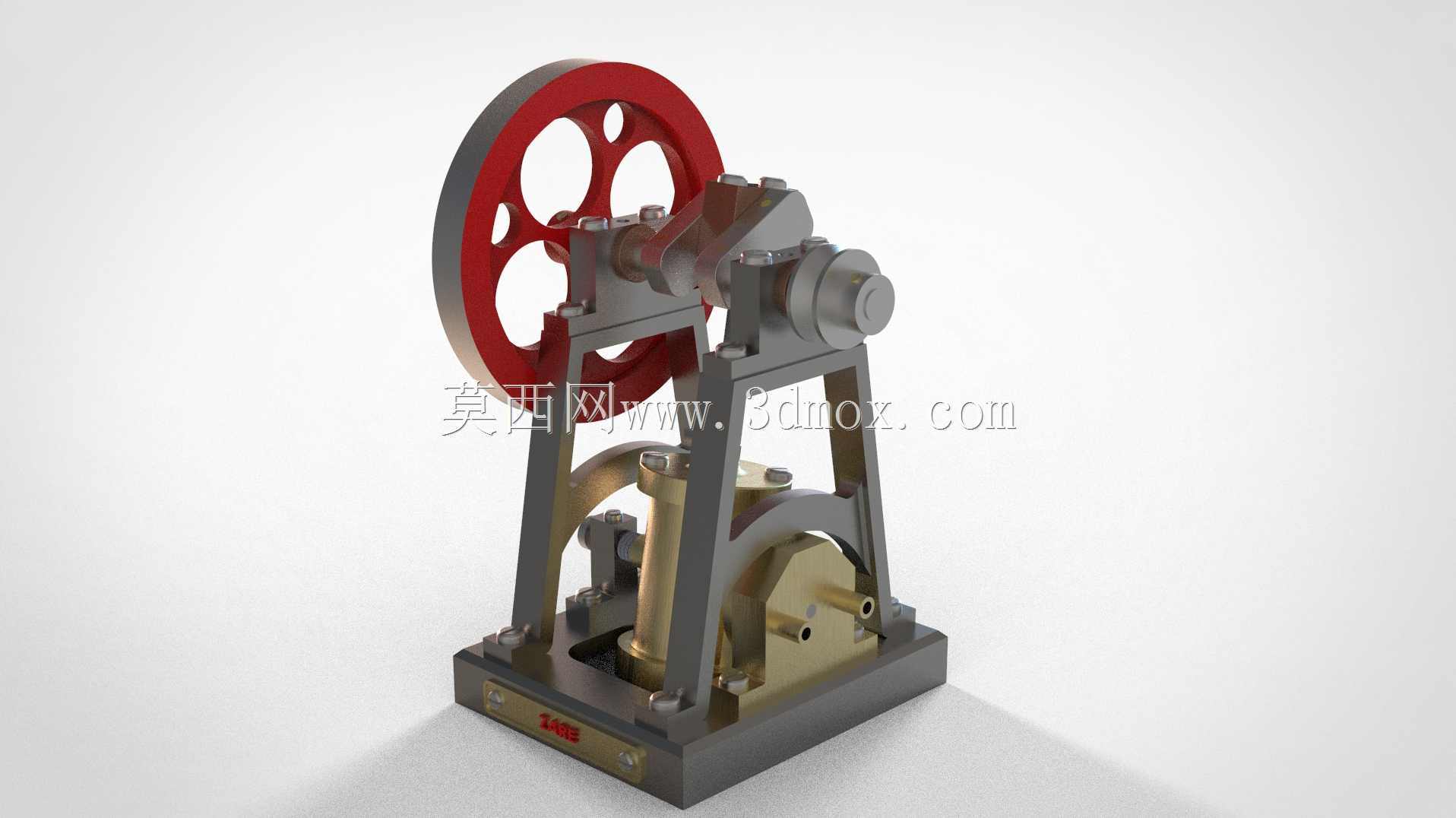

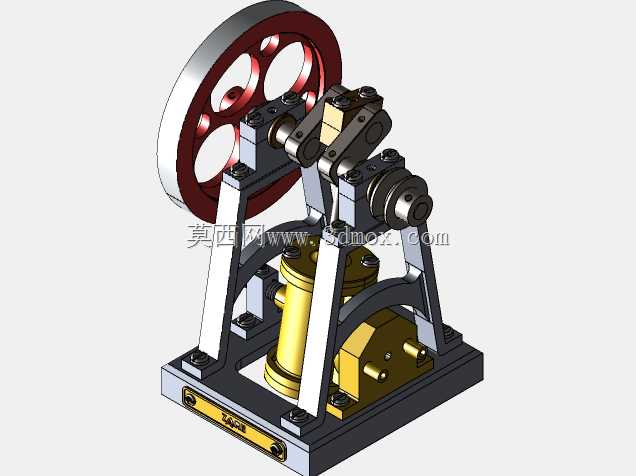

这类双作用摆动式动力结构,最早可追溯至小型蒸汽动力演示装置与微型动力输出单元的设计场景,常被用于教学演示、小型动力模型搭建以及早期低压蒸汽动力系统的原理验证环节。不同于传统固定式气缸的蒸汽机结构,该装置采用摆动式气缸设计,气缸本体可绕固定铰支点做小角度往复摆动,省去了传统蒸汽机中独立的十字头与滑阀配气机构的复杂结构,大幅压缩了整体结构的占用空间。从功能特性来看,双作用结构意味着气缸上下两个腔室均可交替进汽排汽,活塞的往复行程全程都能输出动力,相比单作用结构扭矩输出更平稳,飞轮的转动惯量需求也可适当降低,图中红色大直径飞轮正是用于储存转动能量,克服活塞上下止点的死点位置,保证动力输出的连续性。设计思路上,整体采用框架式立式支撑结构,两侧立式支架通过螺栓与底部安装平台连接,既保证了曲轴、飞轮、气缸组件的同轴度装配精度,也为后期维护拆装预留了足够操作空间;气缸与支架之间的摆动铰点采用耐磨衬套结构,可长期承受往复摆动带来的摩擦损耗,活塞与气缸之间的密封采用低压蒸汽适配的软质密封结构,无需过高的加工精度即可满足密封要求。安装边界方面,底部安装平台为整体式矩形金属基座,四个角点预留安装固定孔位,可直接固定在实验台架或设备安装基座上,整体重心沿飞轮轴线垂直向下落在基座中心区域,高速运转时不会出现明显的倾覆力矩;曲轴的动力输出端延伸至支架外侧,可通过带轮、齿轮等传动部件向外输出旋转动力,适配小型发电机、水泵等负载的连接需求。结构细节上,配气通道集成在摆动气缸的铰支点位置,随气缸摆动自动完成进排汽的切换,无需额外设置复杂的配气凸轮机构,零件数量相比同功率传统蒸汽机减少近四成,加工难度与制造成本都更低,非常适合小型化、低功率的蒸汽动力应用场景,也常作为机械原理教学中曲柄滑块机构演化、蒸汽动力循环的具象演示载体,帮助从业者直观理解摆动式动力转换的核心逻辑。
