弗朗西斯式混流水轮转轮结构设计

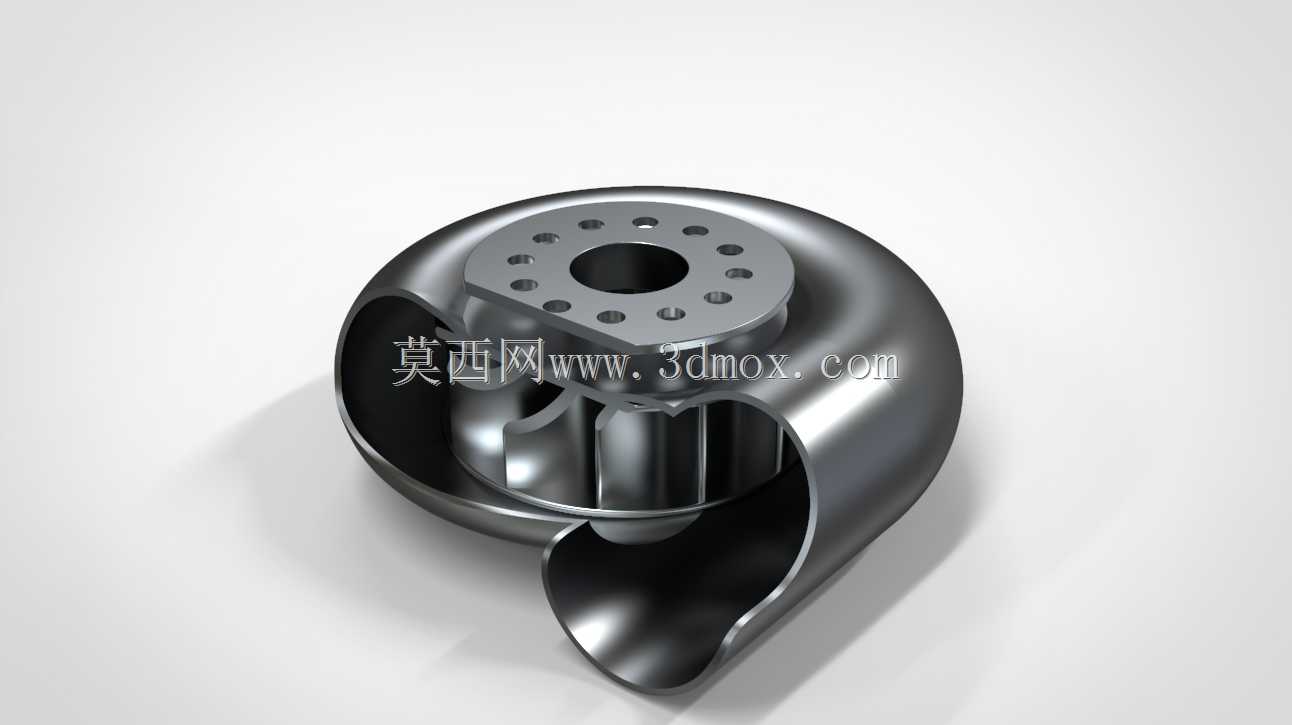

　　在水力发电站的核心动力转换环节，混流式水轮机的转轮是直接承接水流能量、将水流动能与压能转化为旋转机械能的核心部件，这类结构也被称作弗朗西斯式水轮，是当前中水头水电站应用占比最高的水轮机型式。不同于轴流式、冲击式水轮的结构逻辑，混流式转轮的水流在进入转轮时沿径向流入，在流出转轮时转为轴向，这种流道走向决定了它的结构设计需要同时兼顾径向进水的均匀性与轴向出水的顺畅性，避免流道内出现脱流、涡流等能量损失问题。从结构组成来看，该转轮主要包含上冠、下环、以及均匀分布在两者之间的扭曲叶片，顶部的法兰连接盘是与水轮机主轴对接的核心安装部位，法兰端面上均匀分布的螺栓孔用于传递主轴扭矩，安装时需要保证法兰端面与主轴轴线的垂直度公差控制在合理范围，

　　避免运行过程中出现偏摆振动。叶片的型线设计是整个转轮性能的核心，每个叶片的扭曲角度从进水边到出水边呈连续渐变状态，进水边的叶型厚度更大，用于承受水流冲击的初始载荷，出水边的叶型相对更薄，减少水流流出时的尾水损失。在实际电站运行场景中，这类转轮需要长期承受含沙水流的冲蚀、交变水压带来的疲劳载荷，因此在三维建模过程中，所有叶片与上冠、下环的连接位置都做了大圆角过渡处理，避免应力集中导致的结构开裂，过渡圆角的曲率变化需要与叶片型线顺滑衔接，不能出现局部凸起或凹陷干扰流道内的水流走向。上冠的中心位置设置有与主轴配合的定位止口，止口的尺寸公差需要与主轴端的配合尺寸匹配，保证转轮安装后的同轴度，止口深度决定了转轮与主轴的轴向定位精度，

　　安装时需要控制止口端面的平面度，避免配合面出现间隙导致运行时的窜动。下环作为转轮外圈的环形结构，主要作用是固定叶片的外边缘，同时约束流道的外侧边界，下环的外壁为光滑的圆弧曲面，与转轮室的内壁之间保留有均匀的安装间隙，这个间隙既不能过大导致漏水损失，也不能过小避免运行时受热膨胀或摆度变化出现碰磨。从安装边界来看，转轮的整体外径尺寸需要匹配对应水轮机蜗壳的出口直径，高度方向的尺寸需要适配导水机构的出水高度，顶部法兰的螺栓孔分布圆直径、螺栓孔数量与孔径都需要与主轴法兰的参数完全对应，才能保证现场安装时的互换性。在建模过程中，叶片的型线构建通常会基于水力设计给出的多个圆柱截面翼型数据，通过曲面放样、曲率连续检查完成整体叶型构建，

　　之后再通过布尔运算将叶片与上冠、下环合并为整体结构，所有的棱边都做了倒钝处理，避免加工过程中出现应力集中，也减少运行过程中水流的气蚀损伤。这类转轮的应用场景覆盖了20米到450米水头范围的水电站，既可以用于大型骨干电站的主力机组，也可以用于小型径流式电站的动力单元，不同水头下的转轮叶片数量、叶型扭曲角度会有对应调整，低水头工况下的转轮叶片数量相对更少、流道更宽，高水头工况下的叶片数量更多、叶型更狭长，以匹配不同的水流流速与压力条件。在结构强度校核层面，建模完成后需要针对额定工况、飞逸工况等不同运行状态做有限元分析，重点检查叶片根部、法兰连接位置的应力分布，确保最大应力值低于材料的许用应力，同时还要做模态分析，避开转轮的固有频率与水流激励频率、机组转动频率的共振区间，保证长期运行的结构稳定性。转轮的过流表面粗糙度会直接影响水力效率，因此建模时所有与水流接触的曲面都保证了G2连续，为后续的数控加工、表面抛光提供准确的数模基础，减少实际加工后的表面修磨工作量。
