可动单缸蒸汽动力装置结构设计

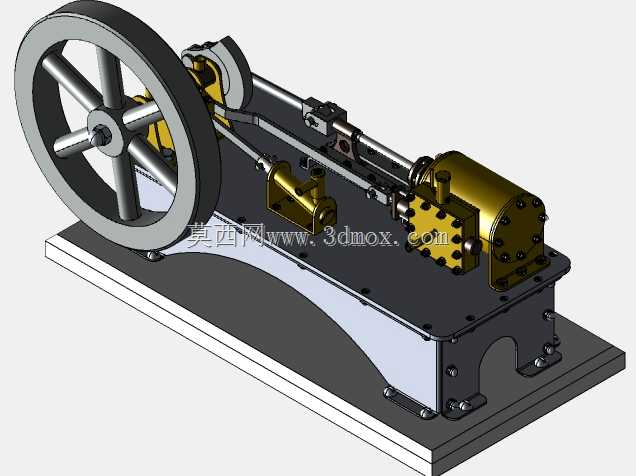

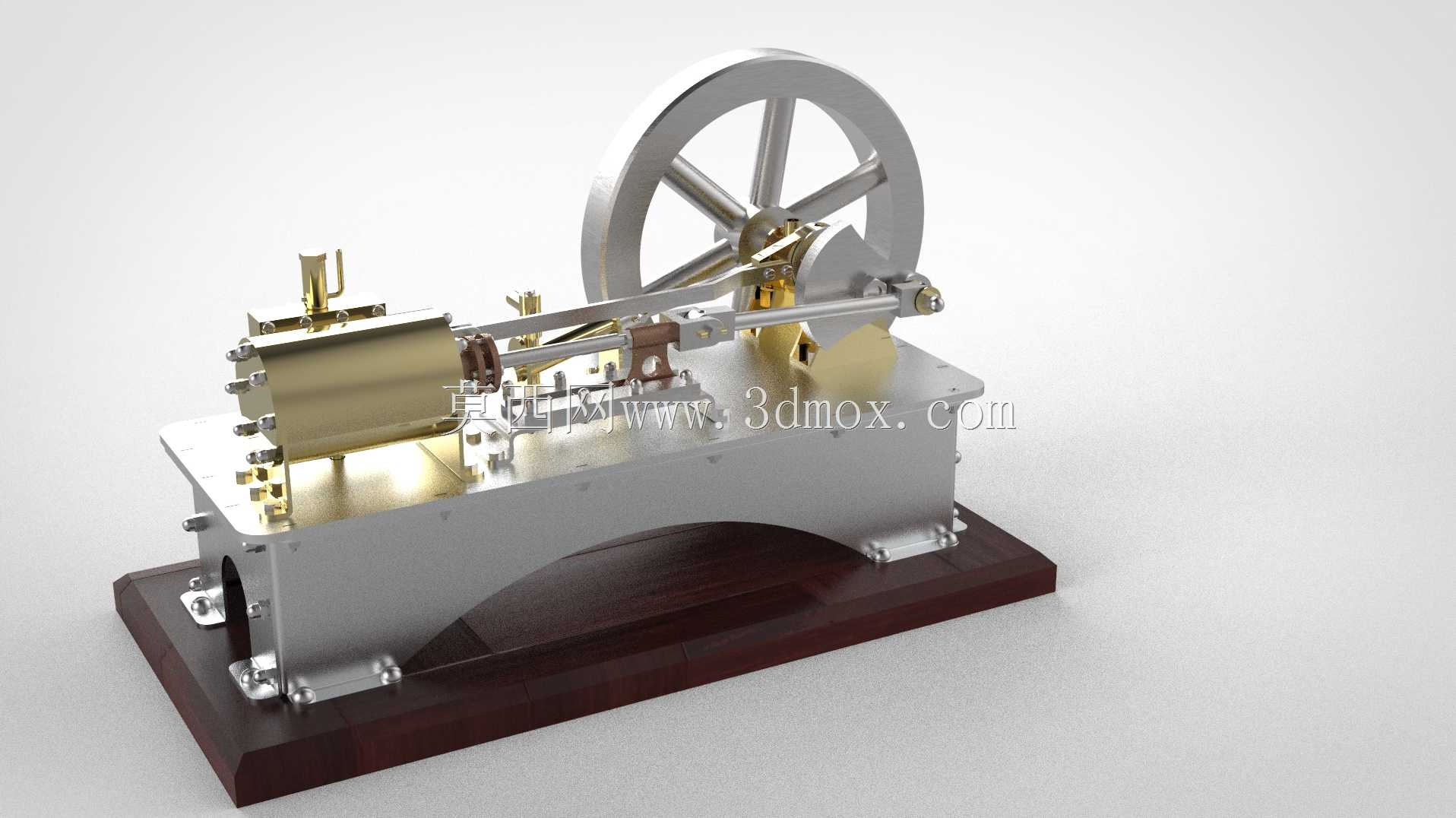

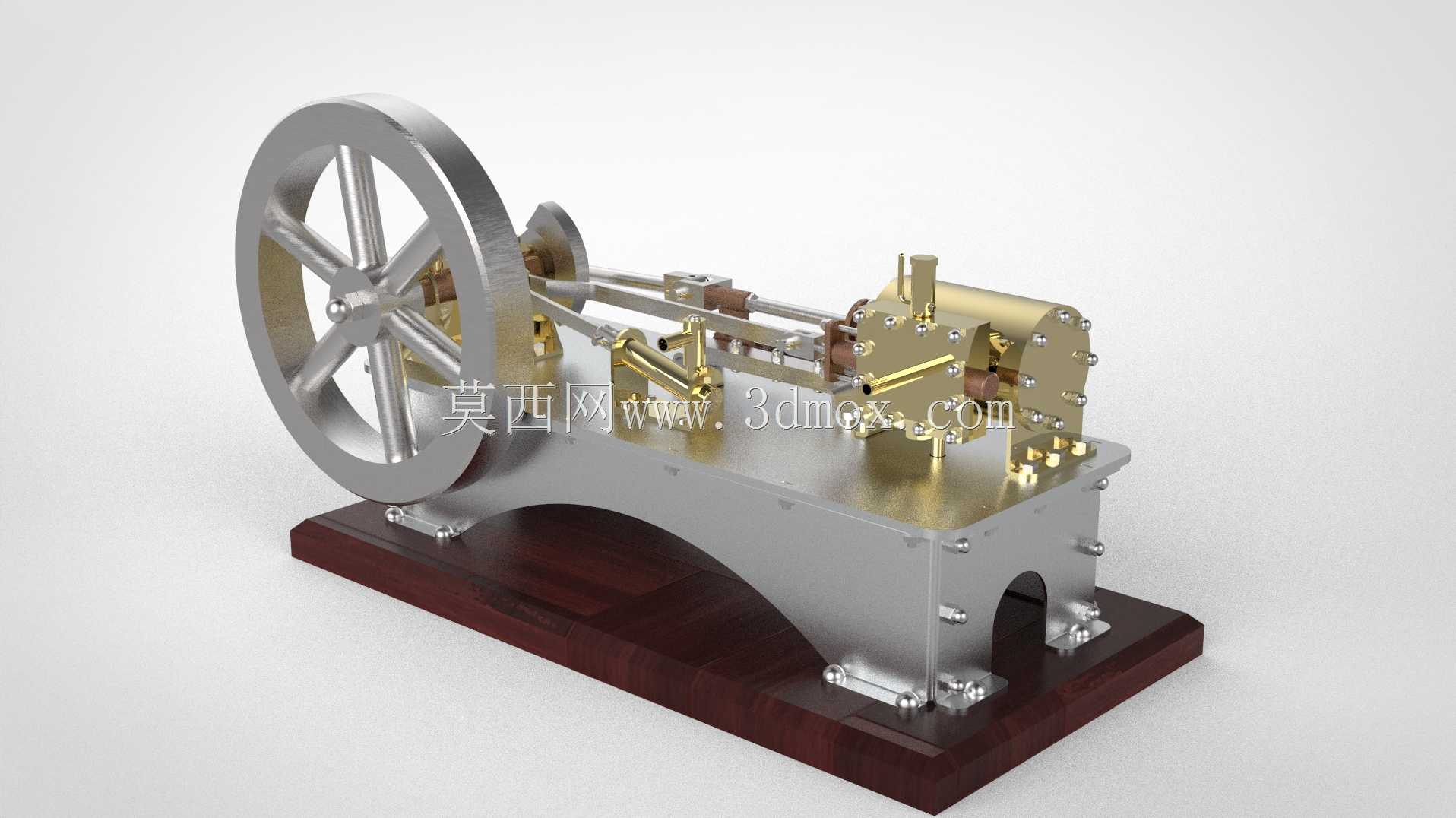

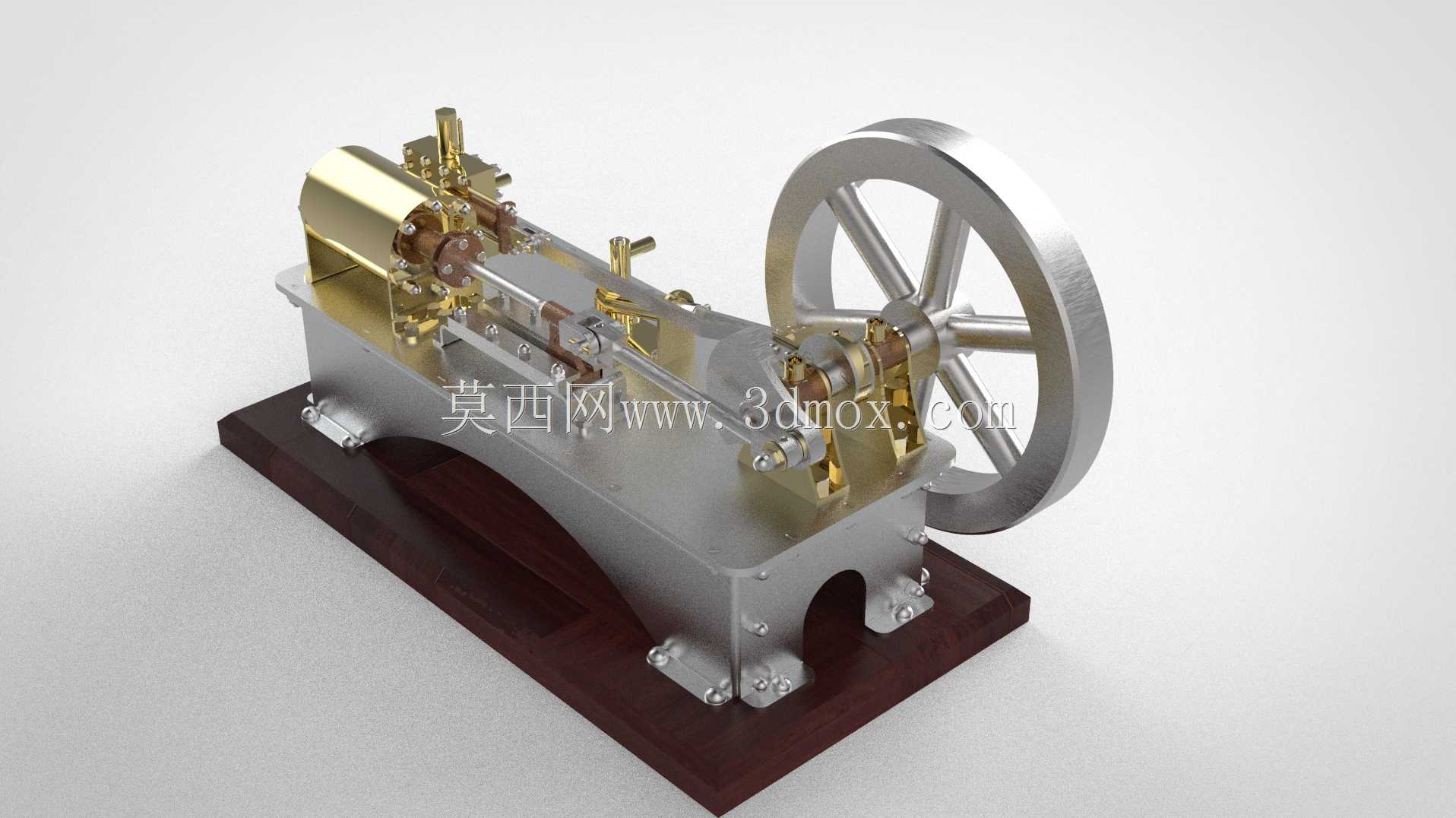

这款单缸蒸汽动力装置的结构设计，可覆盖教学演示、复古动力装置复刻、小型动力实验台搭建等多类应用场景，在工科院校的热机原理教学场景中，可作为直观的实体演示载体，帮助学习者理解蒸汽热能向旋转机械能的转换逻辑，也可作为复古动力爱好者的装配参考原型，用于小型可动动力展品的制作参考。从实际用途来看，该装置完整还原了单缸蒸汽机的核心做功逻辑，通过蒸汽通入气缸推动活塞做往复直线运动，再经曲柄连杆机构将直线动作转换为飞轮的旋转输出，可直观演示配气机构、活塞密封、动力传递的完整配合关系，也可作为小型蒸汽动力系统的核心单元，搭配蒸汽发生装置实现低转速动力输出。在功能特性层面，该结构采用侧置立式气缸布局，配气阀组与气缸本体集成设计，减少了外接管路的布局冗余，曲柄连杆部位采用铰接式连接结构，预留了合理的运动间隙，避免往复动作过程中出现卡滞；大直径飞轮采用辐条式结构，既保证了转动惯量来稳定输出转速，也控制了整体自重，金属构件的连接部位均采用紧固件锁紧，方便拆解观察内部配合关系，底部的拱形支撑座搭配实木底座，既保证了整机运行的稳定性，也预留了足够的底部安装空间，可通过底座的预留孔位将整机固定在实验台架上。设计过程中优先考虑了运动干涉的规避，对活塞行程、曲柄长度、连杆摆角做了匹配校核，保证活塞在气缸内的往复行程处于合理区间，不会出现撞缸或者行程不足的问题；配气机构的动作时序与活塞位置做了对应匹配，保证进排气动作与活塞运动节奏契合，避免出现动力损耗。外形尺寸方面，整机沿飞轮轴向的长度可适配常规实验台的摆放宽度，气缸顶部的高度不会遮挡教学演示时的观察视线，底座的安装孔位间距符合小型动力实验台的通用安装边界，不需要额外制作转接板即可完成固定；各运动部件的外侧预留了安全间隙，安装时不需要额外加装防护结构即可避免运动部件与周边构件发生剐蹭，支撑座的拱形结构既提升了底座的抗弯强度，也为底部的紧固件安装预留了操作空间，装配过程中可直接从底部完成锁紧操作，不需要拆解上部结构。
