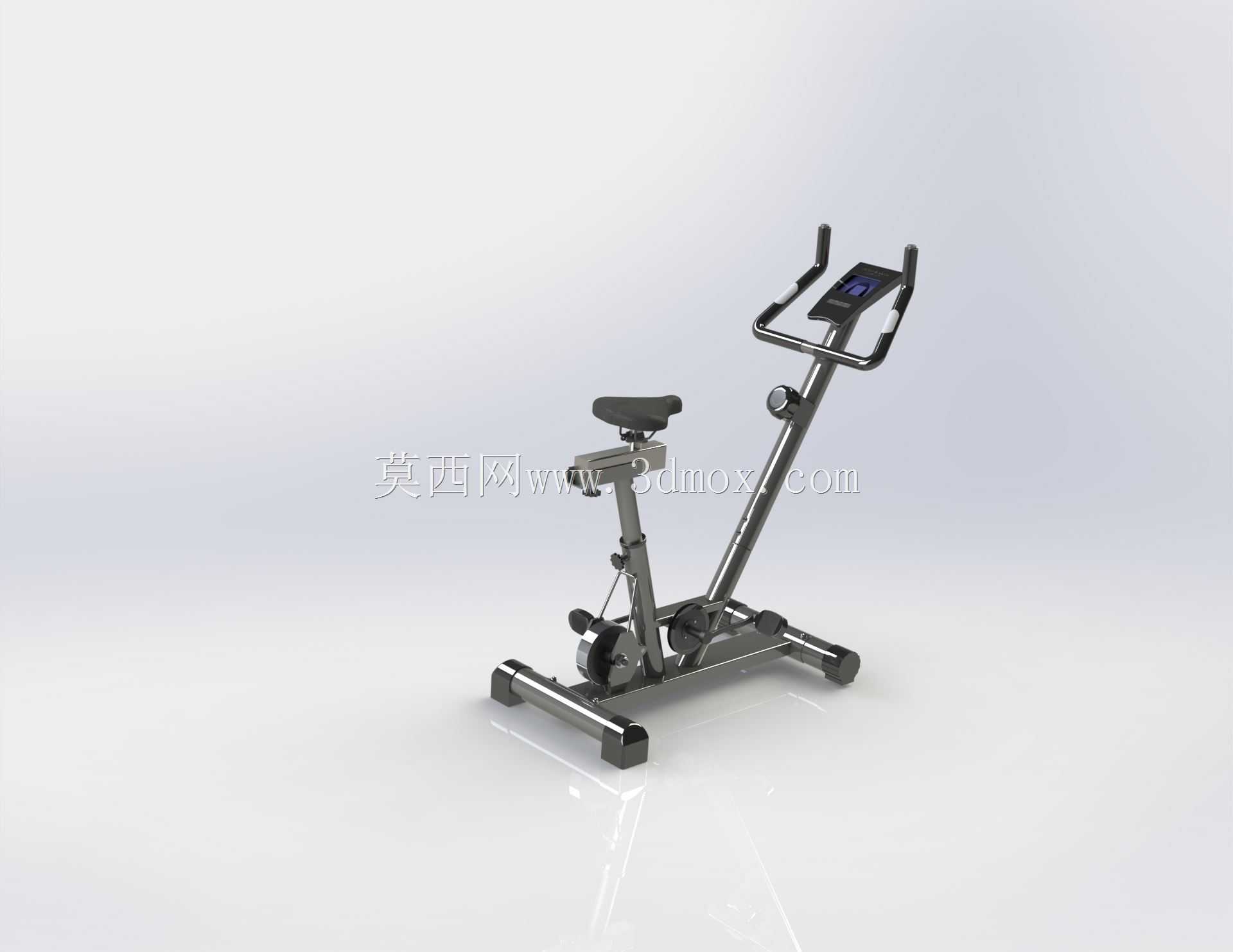

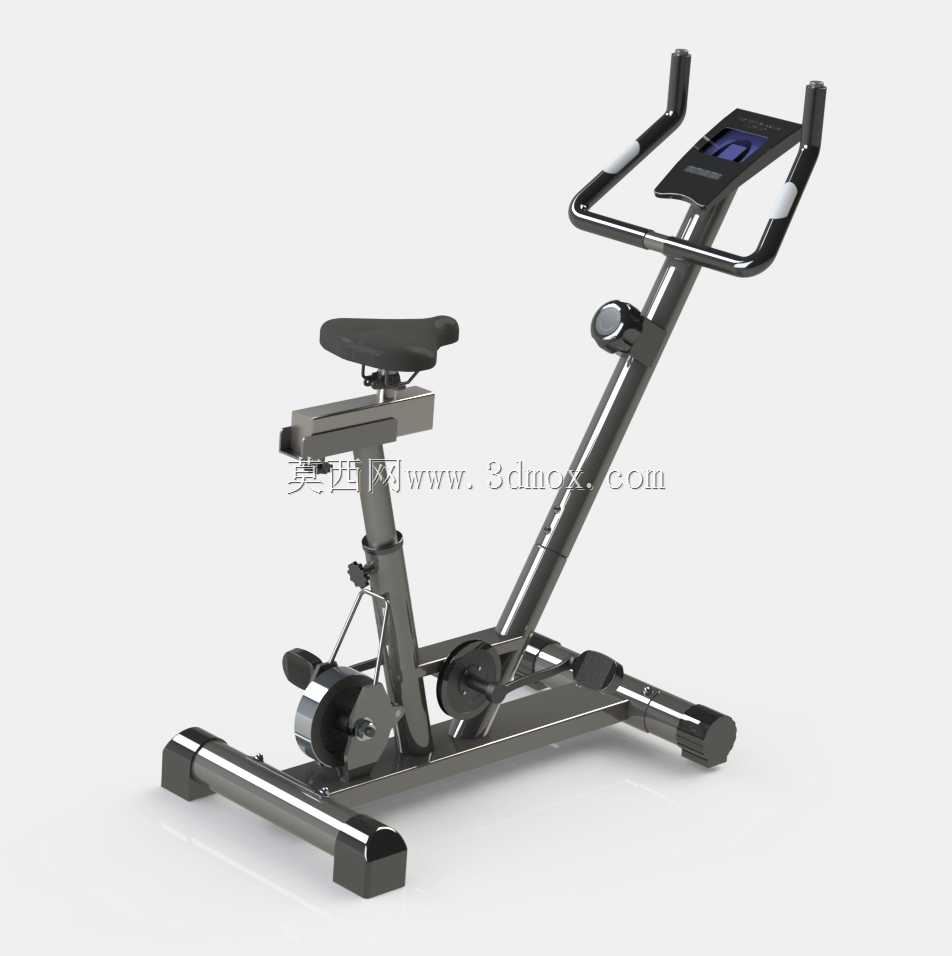

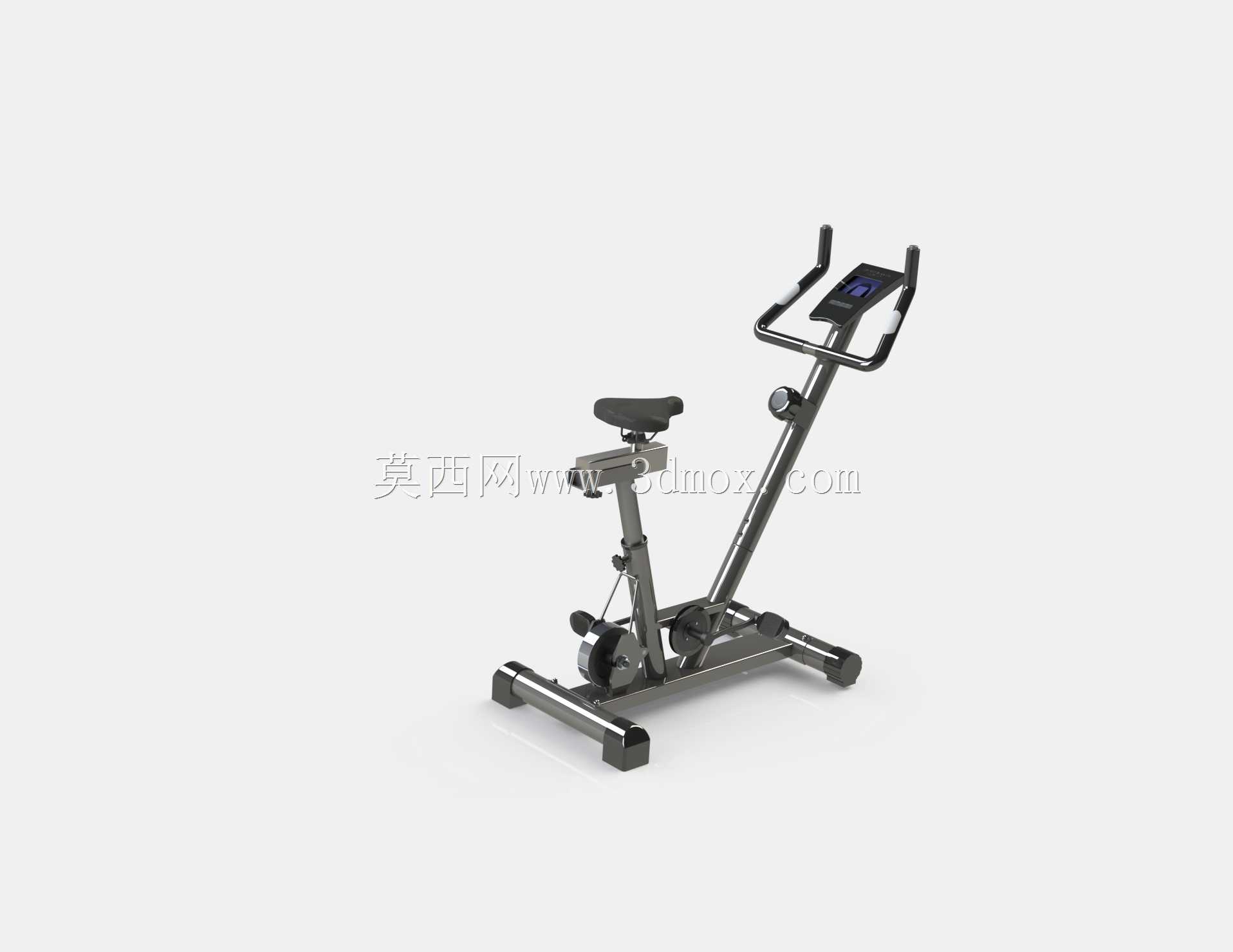

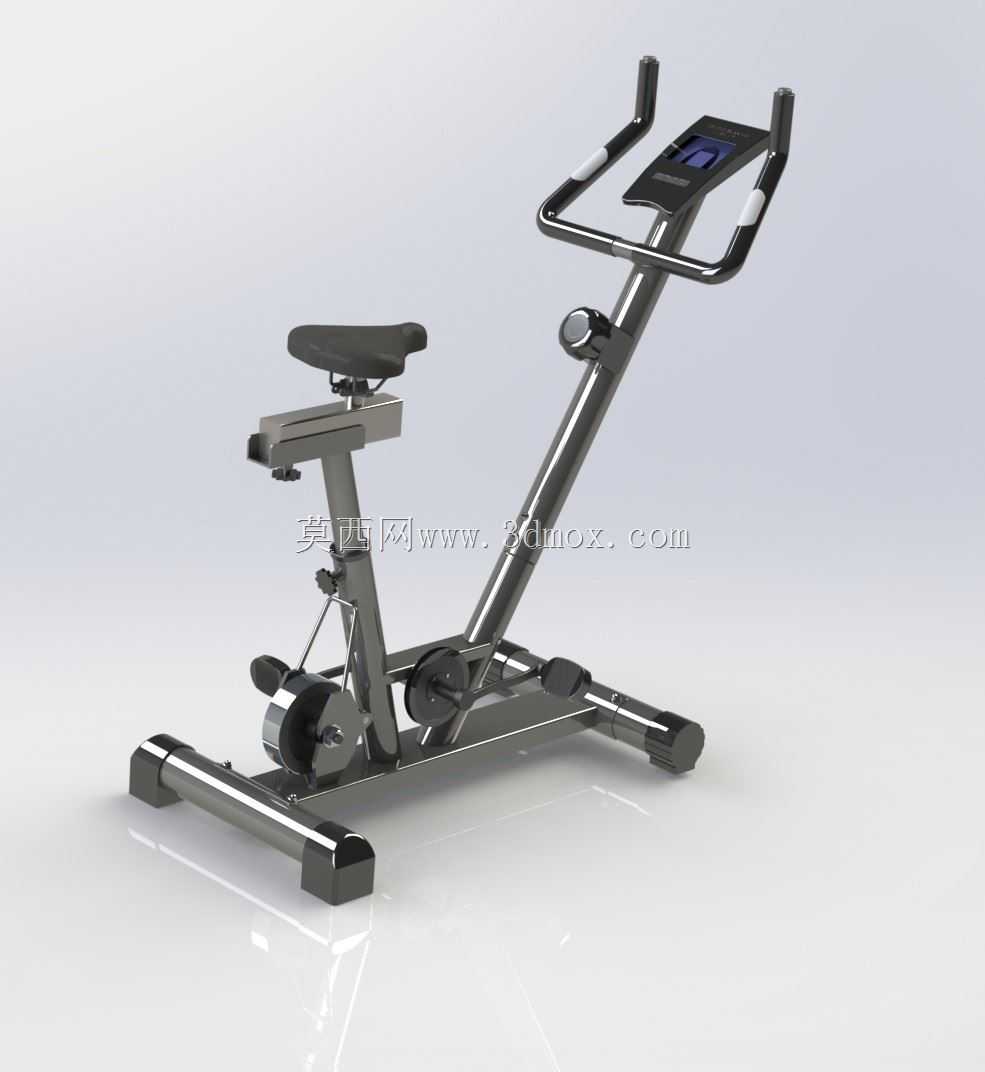

家用立式磁控动感单车结构设计

　　这款立式健身车的结构设计，首先要匹配家庭场景的使用边界，整机占地投影控制在长1100mm、宽520mm范围内，放置时距离墙面预留150mm的操作间隙即可，不需要额外的安装固定，底部四个可调式橡胶脚垫可以适配地砖、木地板、短绒地毯等不同家庭地面材质，通过旋转脚垫调整高度差，消除整机晃动的问题，脚垫的橡胶硬度控制在邵氏65度，既可以保证承重时的支撑刚性，又不会刮花地面装饰层。

　　从实际使用场景出发，这款设备主要面向家庭日常有氧训练使用，覆盖身高155cm到185cm的使用者，最大承重设计值为120kg，结构件的安全系数取2.5，所有受力杆件的静载荷校核都按照300kg的极限值计算，避免日常使用中出现结构变形、焊缝开裂的问题。设备的阻力调节采用磁控无接触结构，区别于传统的摩擦式阻力块，磁控结构在调节阻力时没有物理接触，运行过程中不会产生摩擦噪音，实测满载运行时的噪音值低于35分贝，不会干扰家庭其他成员的休息，也不会产生摩擦碎屑需要清理，降低日常维护的工作量。

　　结构设计上，主车架采用椭圆截面钢管焊接成型，管材壁厚2.0mm，椭圆管的截面长轴沿受力方向布置，相比同重量的圆管抗扭刚度提升30%以上，车架焊接完成后整体做抛丸除锈处理，表面做静电喷塑，涂层厚度控制在80μm到120μm之间，耐汗液腐蚀、耐日常剐蹭，长期使用不会出现掉漆生锈的问题。车把部分采用一体式弯把设计，把套采用防滑PVC材质，表面做凹凸纹理处理，运动出汗后也不会出现打滑的问题，车把中间位置集成嵌入式仪表安装位，仪表可以实时显示运动时长、踏频、估算卡路里消耗、累计里程等常用数据，仪表采用电池供电，不需要外接电源线，摆放位置不受家庭插座布局的限制。

　　座椅部分的设计充分考虑长时间运动的舒适性，坐垫采用高密度发泡海绵填充，表层为耐磨PU面料，坐垫的前后调节行程为120mm，高低调节行程为200mm，调节机构采用快拆式锁紧结构，不需要额外工具就可以快速调整到适合使用者的位置，锁紧后锁止力足够，运动过程中不会出现座椅下滑、偏移的问题。脚踏部分采用带绑带的防滑脚踏，绑带可以根据不同鞋码调整松紧，运动时脚部不会从脚踏上滑脱，脚踏内部采用密封轴承，转动顺滑没有卡顿，也不需要定期加注润滑脂维护。

　　传动部分采用单级皮带传动，皮带为多楔带结构，相比链条传动运行更安静，传动效率保持在95%以上，皮带的张紧度在出厂时已经调整到合适范围，日常使用不需要频繁调整张紧度，皮带的设计使用寿命不低于8000小时，完全覆盖家庭场景的使用周期。磁控阻力轮采用全包式结构，外部设置塑料护罩，运动过程中不会有衣物、鞋带卷入转动部件的风险，护罩表面开设密集的通风孔，长时间运动时可以带走阻力轮产生的热量，避免磁钢因为高温出现退磁的问题，保证阻力输出的稳定性。

　　从安装维护的角度考虑，整机在出厂时分为车架主体、车把、座椅、脚踏、护罩几个大的模块，用户拿到产品后只需要用随箱附带的简单工具，按照装配流程在20分钟内就可以完成组装，不需要专业人员上门安装。所有的连接紧固件都采用标准公制规格，后期如果出现紧固件松动的问题，用户用普通的活动扳手、内六角扳手就可以完成紧固，不需要特殊的专用工具。设备底部预留移动滚轮位置，需要调整摆放位置时，只需要扶住车把向前倾斜，让前轮接触地面就可以轻松推动移动，不需要整体抬搬，即便是力量较小的使用者也可以轻松调整设备位置。

　　在结构细节处理上，所有的金属件边缘都做倒圆角处理，没有尖锐的毛刺、飞边，避免使用者在调整设备、上下车的时候被划伤。所有的塑料护罩卡扣都做隐藏式设计，外表面没有突出的卡扣结构，既提升了外观的整体性，也避免磕碰时卡扣断裂的问题。车把上预留了水壶架安装位，用户可以自行选配标准尺寸的水壶架，运动时可以随手放置饮用水，不需要额外起身拿取。整机的重心位置设计在前后轮距的中心靠前位置，正常运动时的稳定性足够，即便是使用者站在脚踏上发力蹬踏，也不会出现整机翘头、侧翻的风险。
