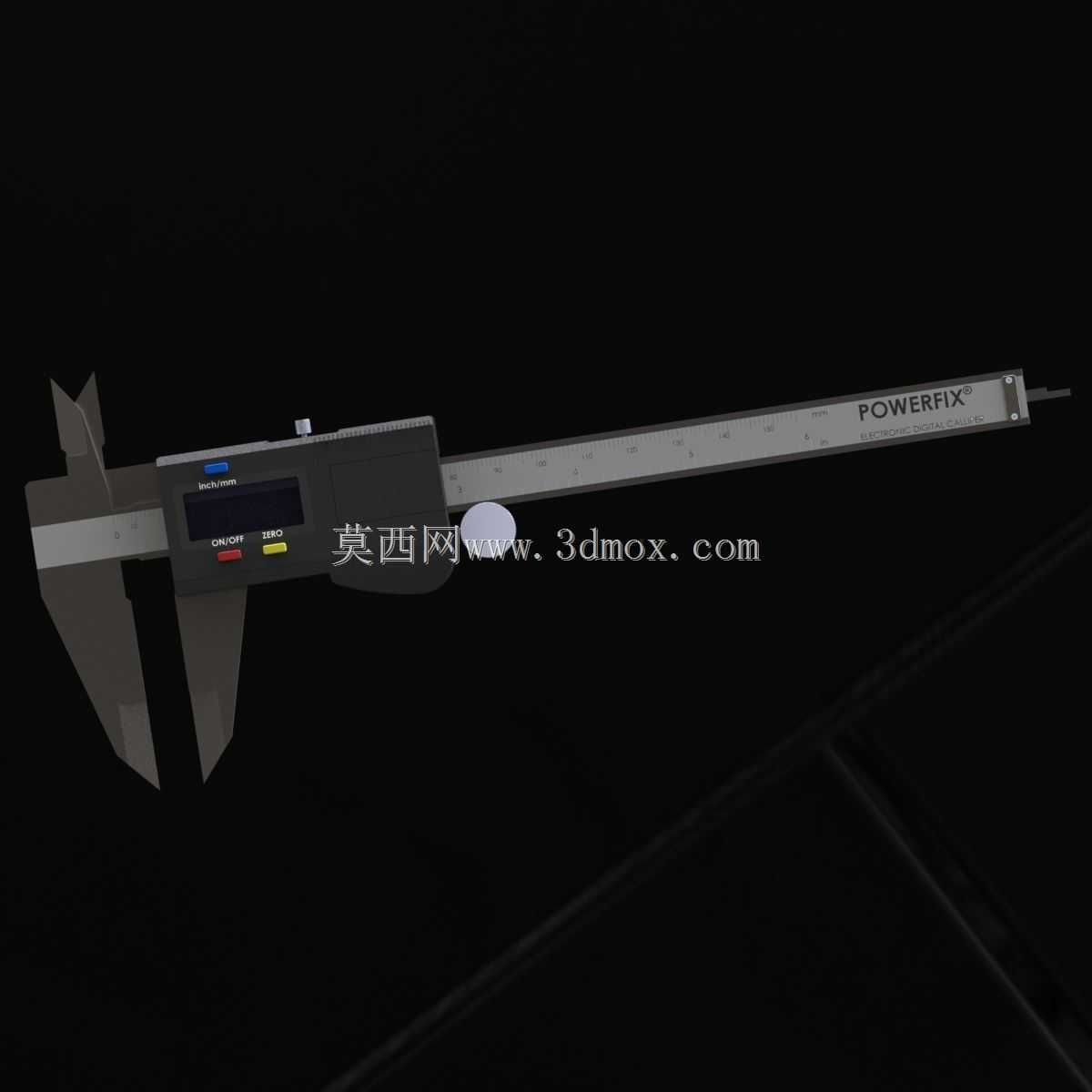

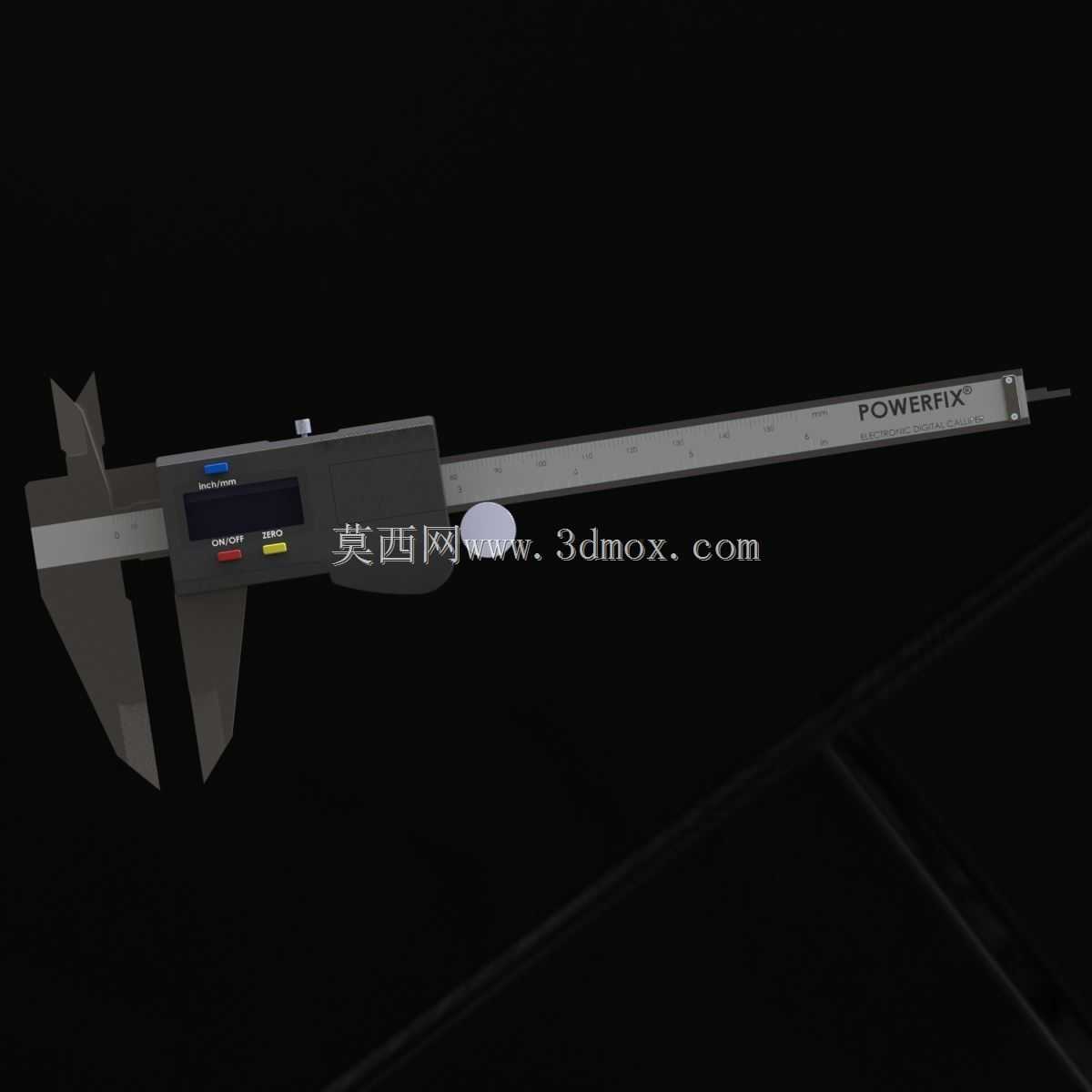

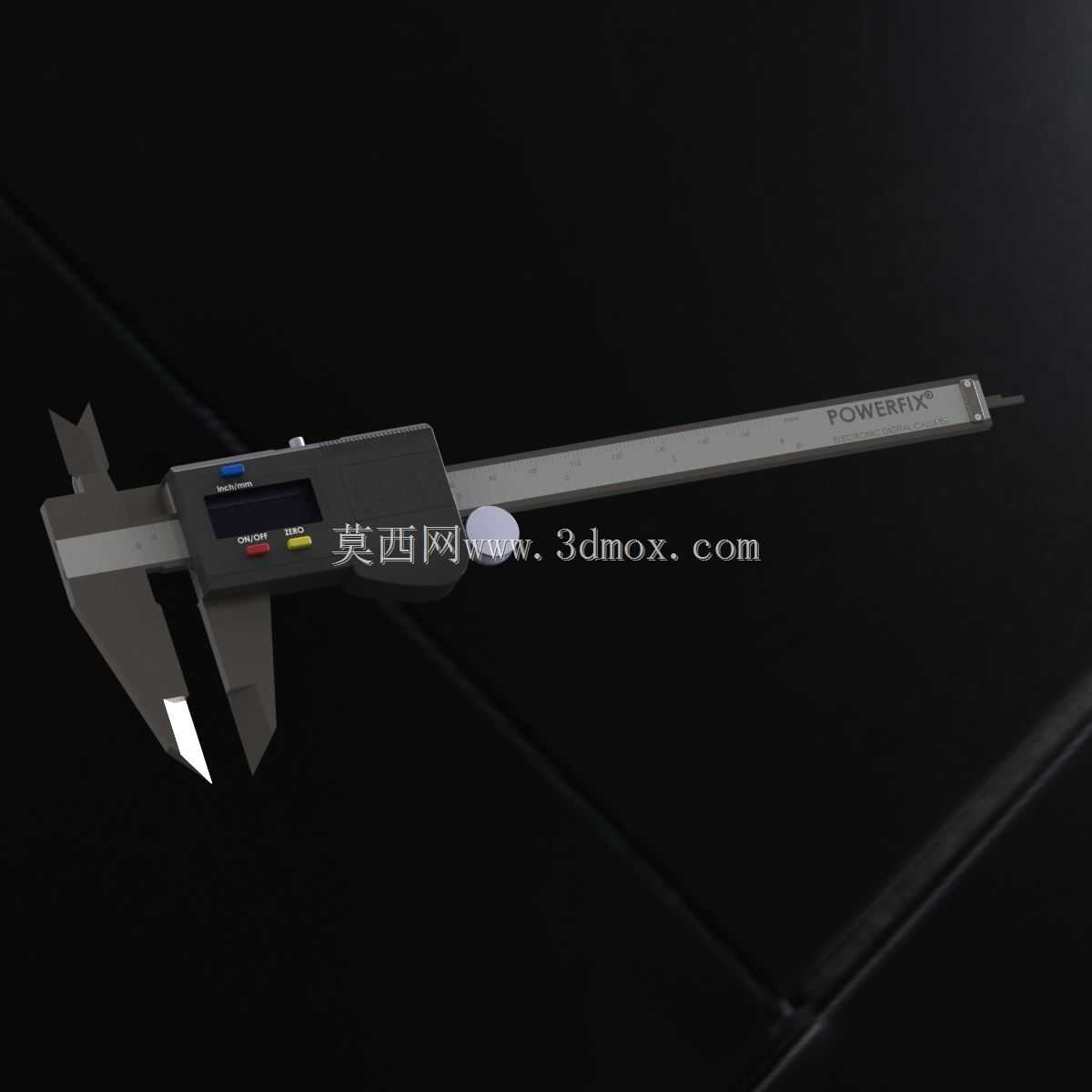

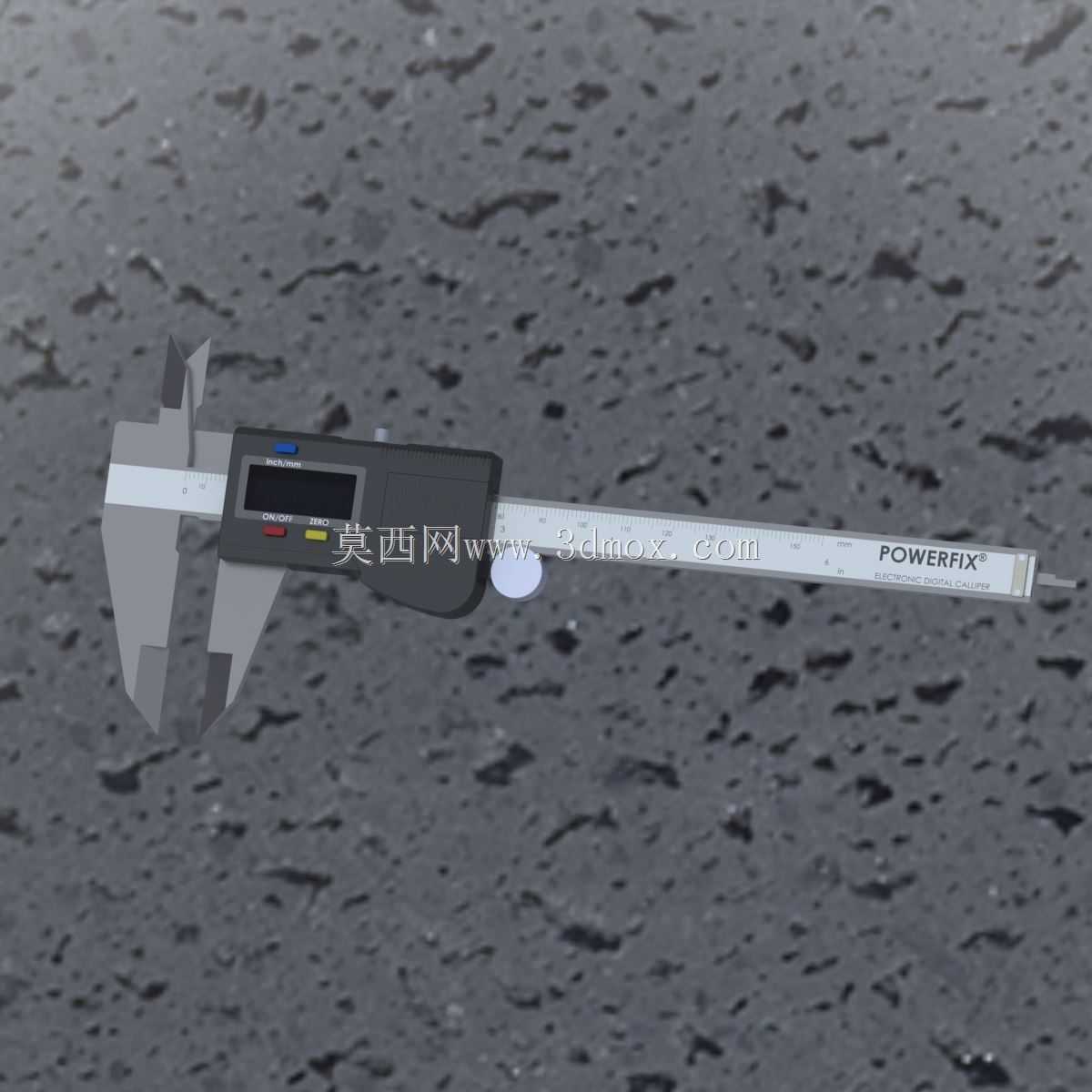

高精度数显游标卡尺三维结构模型

　　在机械加工车间的日常巡检、来料检验环节，数显游标卡尺是一线质检人员、机床操作工随身配备的基础测量器具，从毛坯件的余量核查，到精加工后轴径、孔径、台阶深度、内外尺寸的快速核验，这类量具的使用场景覆盖了从五金零部件加工、模具修配、设备维保到教学实训的多个领域，相比传统机械式游标卡尺，数显版本的读数门槛更低，能避免人工视差带来的测量偏差，哪怕是刚接触机加工的实训学员，也能快速掌握读数方法，减少测量环节的人为误差。

　　从结构设计逻辑来看，这款数显游标卡尺的建模完全还原了实物的装配关系，主尺身采用长条形平直结构，尺身表面蚀刻有清晰的基准刻度，作为测量的长度基准，尺身一端整合了固定量爪，分为内测量爪与外测量爪两个功能段，外测量爪用于工件外径、外形长度、外部台阶尺寸的检测，内测量爪则对应内孔直径、槽宽等内部尺寸的测量，尺身尾部延伸出的深度测量杆，可直接伸入盲孔、台阶槽内完成深度尺寸检测，实现一器多用，减少工位上量具的更换频次。滑动游框部分是整个卡尺的核心功能区，数显模块嵌入在游框的握持位置，显示屏朝向操作人员的观测视角，按键布局贴合拇指操作范围，方便在测量过程中快速完成单位切换、数值清零、数据保持等操作，游框与主尺的配合面做了适配的导向结构，保证滑动过程顺滑无卡滞，同时不会出现过大的配合间隙导致测量示值偏差，游框上配套的锁紧螺钉可在测量完成后固定游框位置，方便将卡尺从工件上取下后再读取数值，避免移动过程中游框滑移造成数据失真。

　　建模过程中对各部件的装配边界做了精准还原，主尺的总长度对应常规0-150mm量程卡尺的外形尺寸，量爪的测量面平行度、垂直度都按照实物的公差要求做了结构约束，数显模块的外壳弧度贴合人手握持的手感，避免长时间使用时硌手，滑动游框的拇指推动位置做了防滑纹理设计，和实物的人机工程设计保持一致。在实际生产场景中，这类卡尺的测量精度可达0.01mm，完全能满足一般机加工零件的尺寸检测需求，相比千分尺，它的测量范围更大，测量效率更高，不需要频繁调整测砧位置，能快速完成多尺寸的连续检测；相比传统带表卡尺，它不存在表盘齿轮磨损带来的示值误差，日常维护只需要注意尺身清洁，避免铁屑、切削液进入滑动配合面与数显模块缝隙即可。

　　从三维建模的工程价值来看，这个模型可用于量具类产品的结构改进设计、教学演示动画制作、虚拟实训场景搭建，也可作为机加工工位布局规划时的配套器具模型使用，模型还原了卡尺各活动部件的运动关系，滑动游框可沿主尺全程移动，量爪的开合范围、深度杆的伸出长度都和实际量程匹配，数显屏幕的位置、按键的排布都和量产实物一致，能直观展现数显卡尺的结构组成与工作原理，帮助刚接触机械测量的人员快速理解各部件的功能作用，也能为量具生产企业的改型设计提供基础的三维参考，减少从零开始建模的重复工作量。在设备维保场景中，维修人员也可借助该模型熟悉卡尺的内部结构，当出现滑动卡滞、数显异常等问题时，能快速判断故障位置，完成日常维护与配件更换，不需要反复拆解实物摸索结构。
