经典ST型电吉他结构三维数模

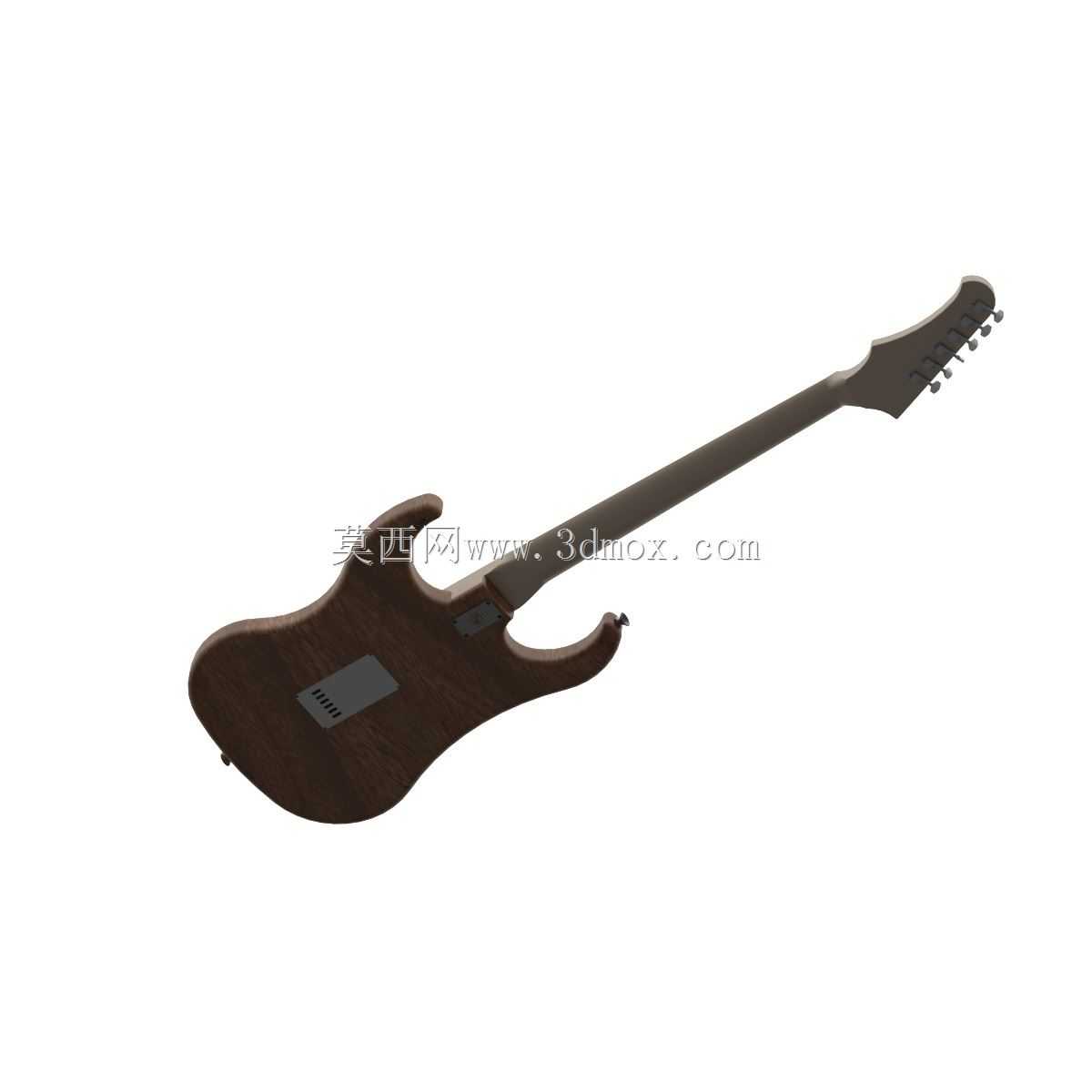

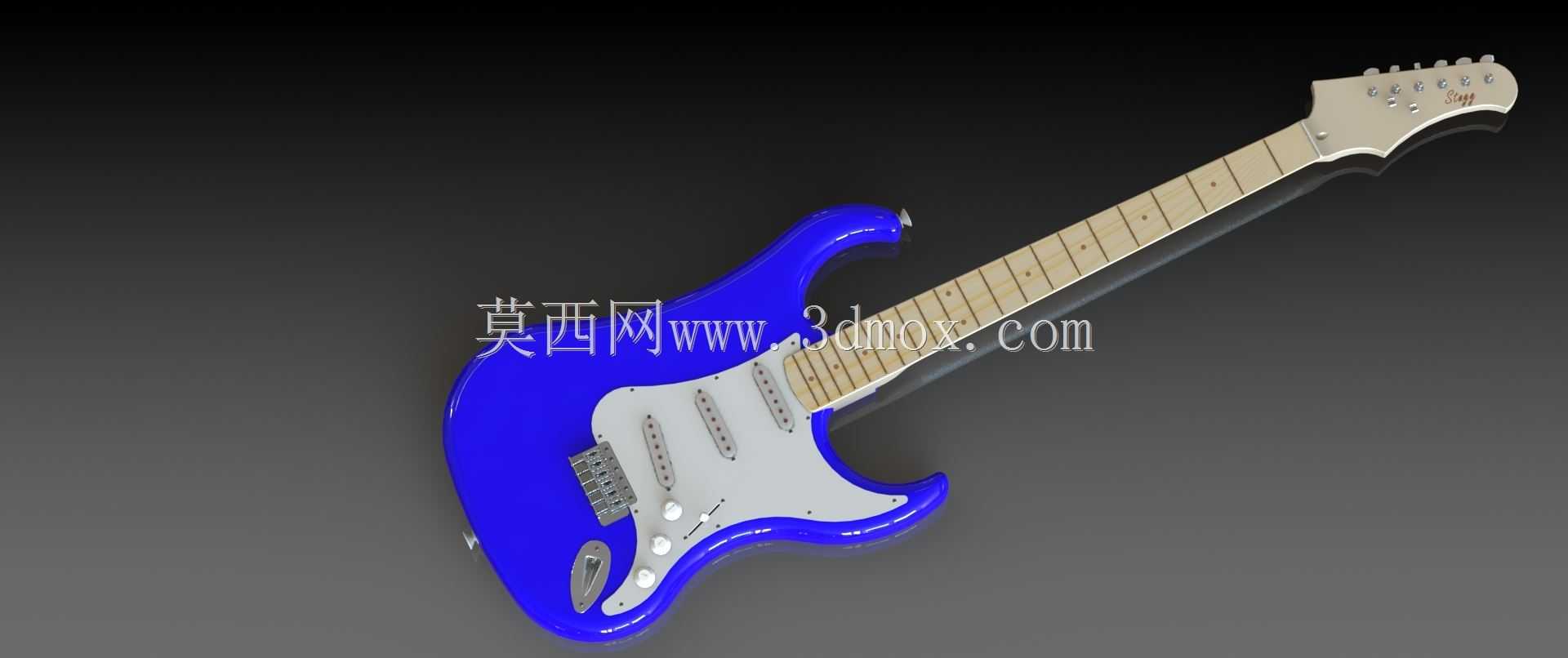

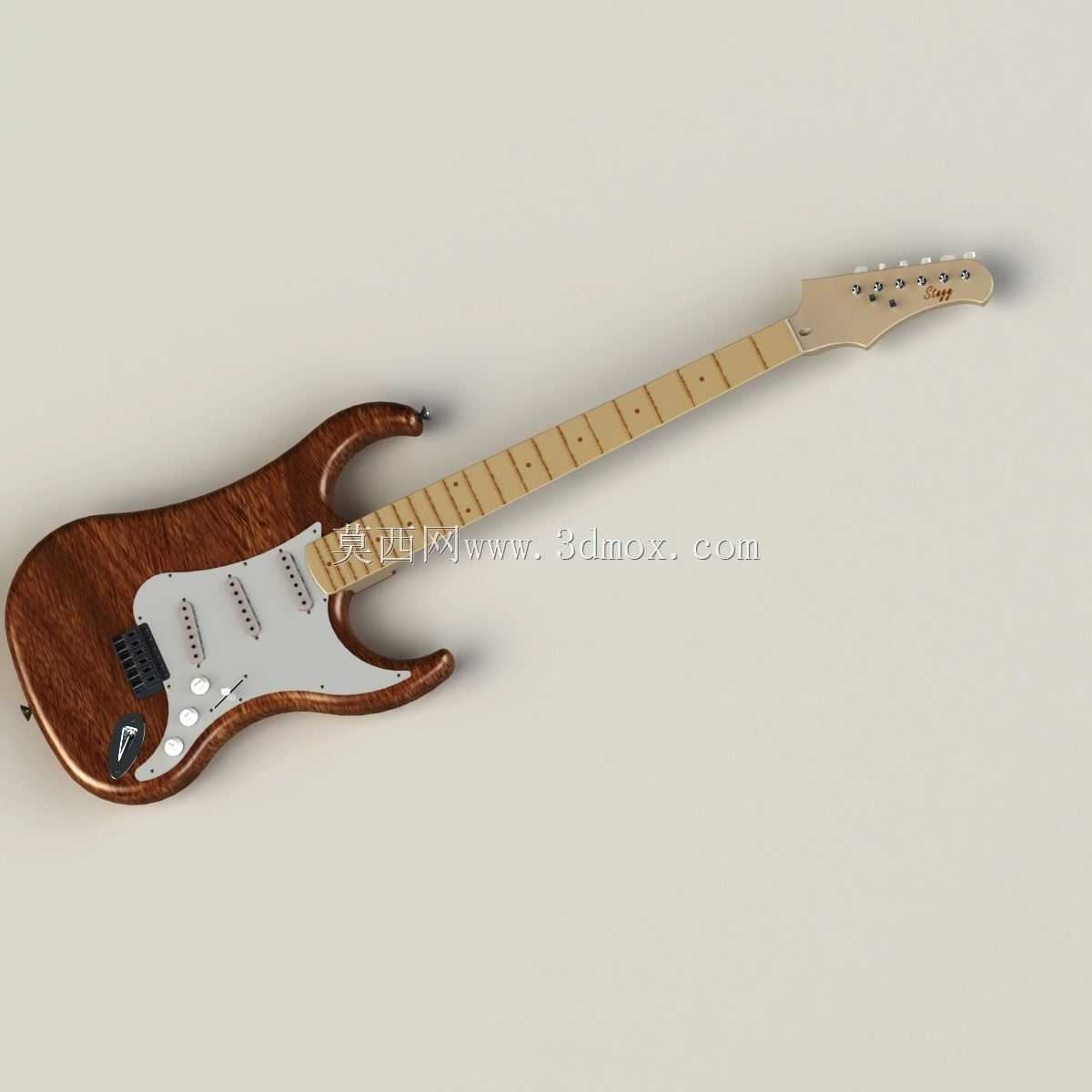

　　这款电吉他的三维结构数模，完整还原了经典ST款电声弦乐器的全部装配细节，可直接用于乐器研发阶段的结构验证、外观打样前的干涉检查，也能作为文创展项、虚拟演奏场景的资产基底。从实际应用场景来看，该结构覆盖了电声乐器从生产端到内容端的多环节需求：乐器制造厂可依托数模核对琴身曲面与五金件的装配公差，避免实木裁切后出现拾音器槽位错位、琴颈插接角度偏差的问题；虚拟内容制作团队可直接拆分部件做材质绑定，快速搭建演出仿真、乐器教学类的交互场景；职业院校的乐器制造专业也能借助该数模讲解电吉他的发声逻辑与结构组成，替代易损耗的实体教具完成拆装演示。

　　从功能特性层面拆解，数模完整复现了电吉他的核心功能模块：琴身部分做了符合人体工学的曲面切削，对应实际演奏时的手臂贴合弧度，琴身正面预留的三个单线圈拾音器安装槽，匹配标准尺寸的拾音器装配边界，槽位周边的加强筋结构完全参照量产实木琴身的受力逻辑设计，避免长期弦拉力作用下出现琴身变形；琴颈指板部分的品丝位置按照标准弦长计算排布，指板弧度采用业内常用的9.5英寸曲率，兼顾独奏按弦的顺滑度与和弦按压的贴合感，琴颈与琴身的插接结构做了精准的配合面设计，可实现快拆式的角度调节，匹配不同演奏习惯的弦高需求；琴头部分的六个弦钮安装位同轴度公差控制在合理范围，对应实际调弦时的转动顺畅度要求，琴桥位置的颤音系统结构完整还原，可模拟摇把操作时的弦长变化逻辑，为后续的动力学仿真提供结构基础。

　　设计思路上完全遵循量产电吉他的工程逻辑，没有做脱离实际生产的夸张造型：琴身的木材拼接缝位置对应数模的曲面分模线，可直接对接CNC加工路径生成，不需要二次重构模型；所有五金配件的安装孔位都预留了标准螺纹深度，对应自攻螺丝的装配尺寸，避免实际组装时出现孔位过浅导致的木材开裂、孔位过深导致的配件松动问题；电路仓的走线空间做了合理预留，仓盖的配合间隙控制在0.2mm，既保证装配后的外观平整度，也能避免使用过程中出现仓盖晃动的异响。

　　外形尺寸与安装边界方面，数模严格遵循经典ST款电吉他的通用尺寸规范：整体长度对应41英寸标准电吉他的尺寸，琴身最宽处尺寸匹配常规吉他包的内部容纳边界，琴颈厚度在1品位置为20mm、12品位置为22mm，符合主流演奏者的握持手感需求；所有外接配件的安装边界都做了冗余设计，比如背带钉的安装位置预留了足够的平面空间，可适配不同规格的背带扣安装，输出接口的位置避开了演奏时的手臂接触区域，同时接口的安装孔尺寸匹配标准6.35mm音频插座的装配要求，不需要额外扩孔即可完成组装。需要注意的是，数模中所有曲面的曲率都做了连续处理，对接3D打印手板制作时不会出现曲面断层，可直接导出STL格式做快速打样，验证外观手感后再投入正式的木材开料工序，能大幅降低新品研发阶段的材料损耗。
