USB3.0接口金属U盘结构三维设计

　　日常做设备调试、工控程序拷贝的时候，总少不了用到U盘，尤其是跑现场带的存储设备，抗造、插拔顺畅是核心需求，这次做的这款USB3.0接口金属U盘结构，就是针对工业现场便携存储的使用场景做的细化设计。先从实际使用场景说，不管是车间里拷PLC程序、设备参数备份，还是办公室传三维模型大文件，普通塑料壳U盘摔两次就容易裂，接口歪了直接报废，这款全金属壳体的设计，首先解决的就是抗冲击的问题，壳体采用铝合金一体铣削成型，边角做了R2的圆弧过渡，揣在工服口袋里跟扳手、螺丝刀蹭在一起也不会刮花壳体，也不会因为挤压出现壳体开裂的问题。

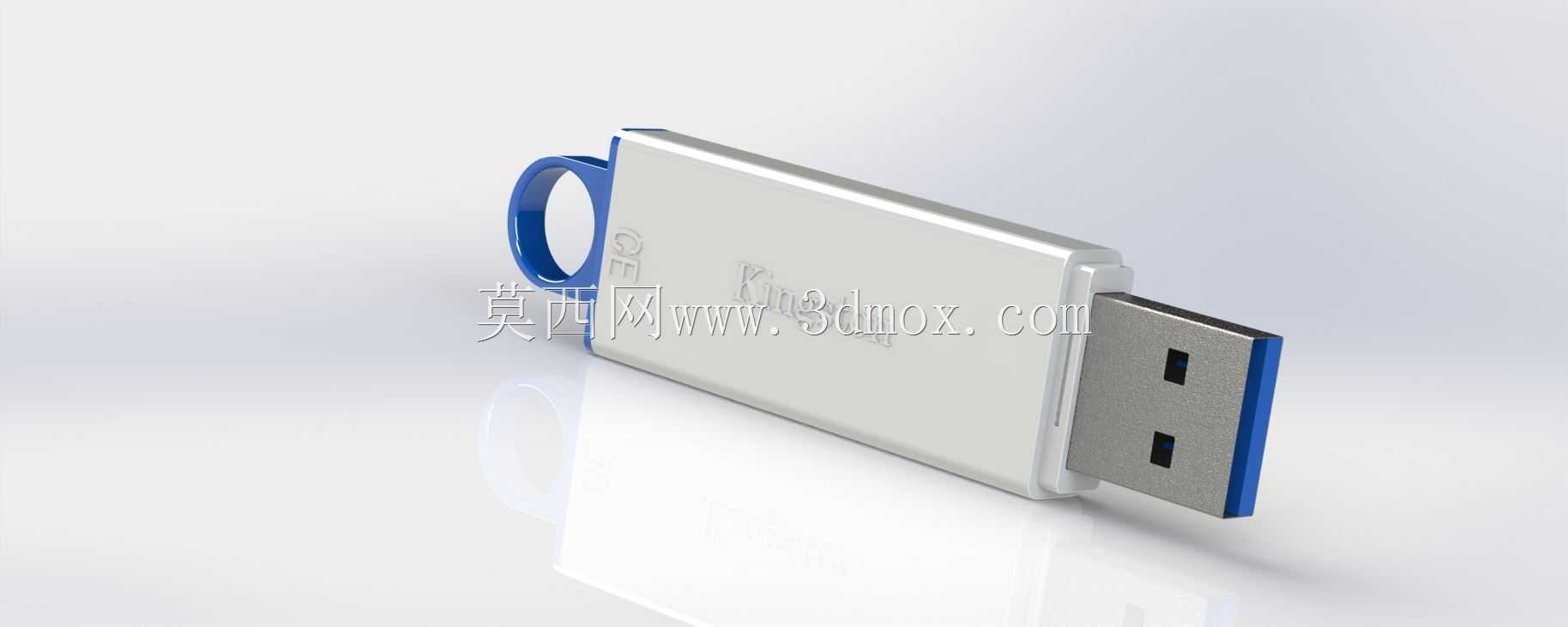

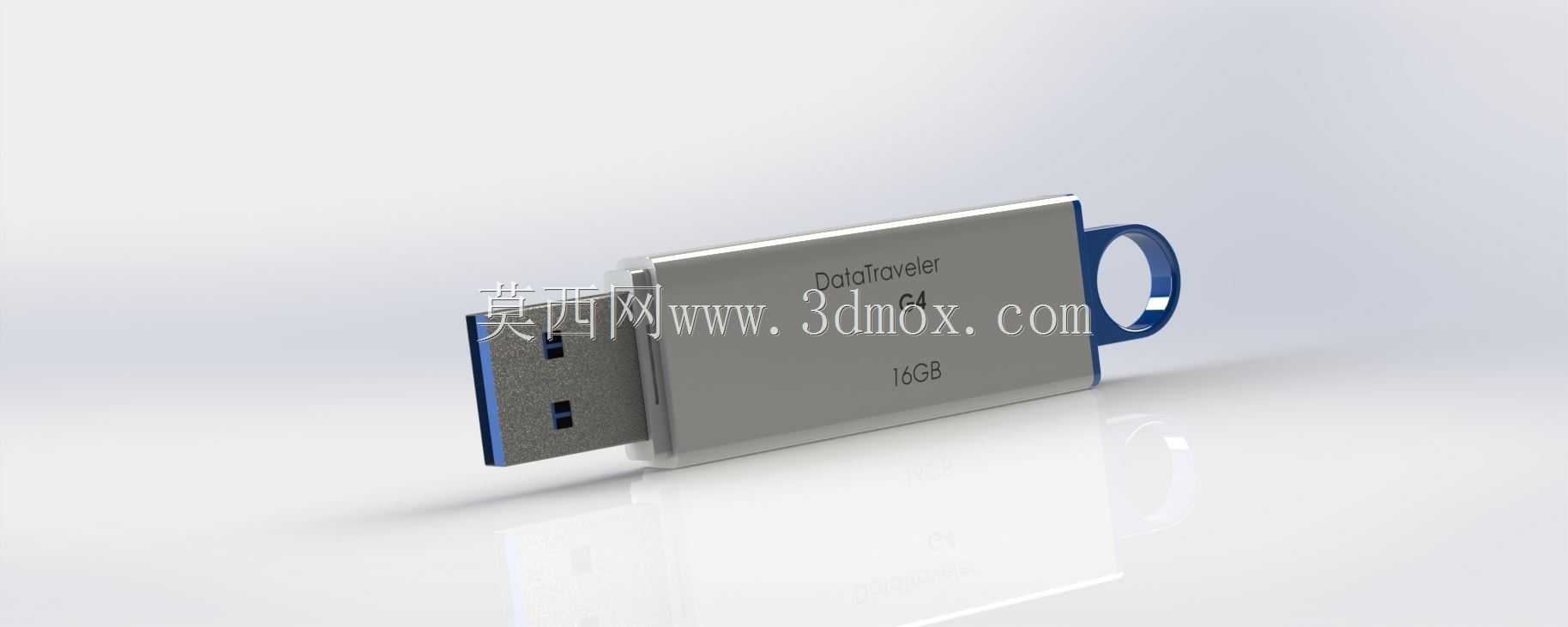

　　接口部分用的是标准USB3.0 Type-A公头，接口根部做了蓝色标识区分，跟USB2.0接口做物理识别，接口的金属护套跟壳体做了嵌入式卡合，不是普通U盘那种胶粘固定，插拔的时候受力直接传到整个金属壳体上，不会出现插几次接口就跟壳体脱开的问题，插拔寿命按标准USB接口的规范做了结构冗余，反复插拔上千次也不会出现接触不良的情况。尾部的挂环是跟壳体一体加工出来的？不对，是独立的蓝色塑料挂环，穿挂绳用的，挂环的孔径做了5mm，普通的工牌挂绳、钥匙圈都能穿进去，挂在钥匙串上也不会掉，挂环跟壳体的连接轴做了过盈配合，转动的时候有阻尼感，不会晃荡发出异响。

　　尺寸这块我是按实际手持插拔的手感调的，整体长度算上接口是55mm，壳体宽度18mm，厚度7mm，这个尺寸刚好是成年人拇指跟食指捏持的最佳尺寸，插拔的时候不用使劲攥着，手指捏着壳体中部就能发力，不会因为壳体太滑捏不住。壳体表面做了细磨砂阳极氧化处理，手上有油污、汗渍的时候也不会打滑，插在设备USB口上的时候，外露的壳体部分跟设备面板留了12mm的握持余量，拔的时候不用抠接口根部，捏着外露部分就能轻松拔下来，不会出现插得太紧拔不下来的情况。

　　内部结构的话，PCB板的安装槽在壳体内部做了定位筋，PCB板插进去之后前后左右都有0.1mm的间隙，灌胶固定之后能抗1.5米的跌落冲击，不会因为摔落导致PCB板上的存储颗粒、主控芯片虚焊。接口部分的金属屏蔽壳跟铝合金壳体做了导通接触，能起到电磁屏蔽的作用，在车间有变频器、伺服电机的强电磁干扰环境下，读盘写盘也不会出现数据丢失、识别不到的问题，这点比普通塑料壳U盘强很多，塑料壳没有屏蔽层，在强电磁环境下经常会出现拷贝文件出错的情况。

　　设计的时候还考虑了跟不同设备的安装兼容性，比如插在台式机后置USB口、工控机前置USB口、笔记本侧边USB口的时候，壳体的厚度不会跟相邻的USB口干涉，很多U盘做的太宽，插一个口就把旁边的口挡住了，这款18mm的宽度，相邻两个口同时插也不会碰，不管是插鼠标接收器还是其他USB设备都不影响。挂环的位置做在壳体尾部的侧边，不是正中间，这样挂在钥匙串上的时候，U盘本体是顺着钥匙串垂下来的，不会翘起来硌口袋。

　　另外壳体上的logo区域做了微凹的蚀刻画印区，不用凸起的标牌，避免揣在口袋里被其他物件刮掉标识，也不会因为凸起的标牌勾到衣服布料。整个壳体没有尖锐的棱角，所有边角都做了倒钝处理，拿在手里不会划手，就算没拿稳掉在设备面板上，也不会砸坏设备的漆面。内部的存储腔做了密封设计，壳体跟接口端的配合处做了一圈0.3mm的密封胶槽，日常泼溅水、车间里的灰尘都不会进到壳体内部，比普通U盘的防护等级高一个档次，适合在生产现场这种环境比较复杂的地方用。

　　做建模的时候，我把所有配合面的公差都按实际机加工的精度留了余量，铝合金壳体的加工公差控制在0.05mm以内，接口跟壳体的配合间隙0.02mm，组装的时候不用大力压合，卡进去之后打一圈固定胶就完全牢固，不会出现松垮的情况。挂环的转动轴用的是POM材质，耐磨性能好，反复转动挂环也不会出现磨损松旷的问题，用个三五年挂环也不会掉。
