数控设备用分体式主轴固定支撑座

　　这类主轴支架常见于中小型数控加工设备、精密检测工位以及自动化送料模组的传动端，主要作用是为旋转主轴提供径向支撑与轴向定位，避免主轴高速运转时出现径向跳动、轴向窜动，进而影响加工精度或者检测数据的准确性。在实际设备布局中，这类支架往往成对或者成组使用，根据主轴的长度、承重以及运行转速，匹配对应内径规格的支架，安装在设备的安装基板或者型材架上，形成稳定的主轴支撑体系。

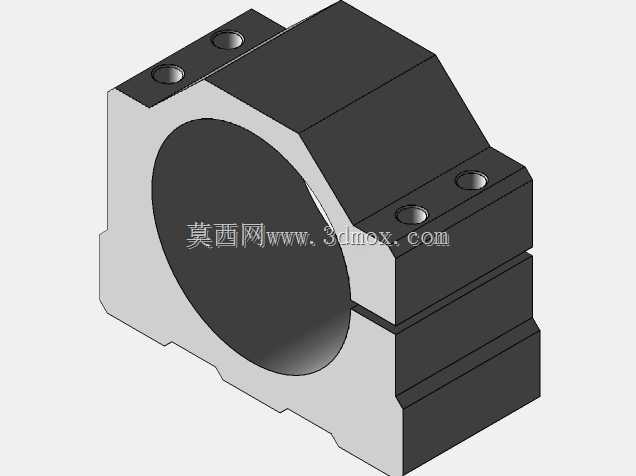

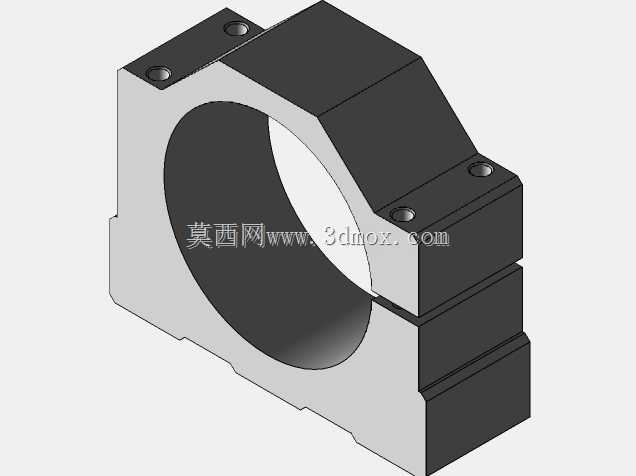

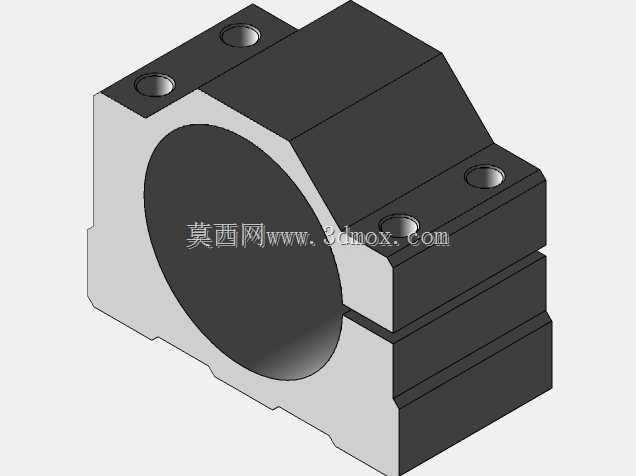

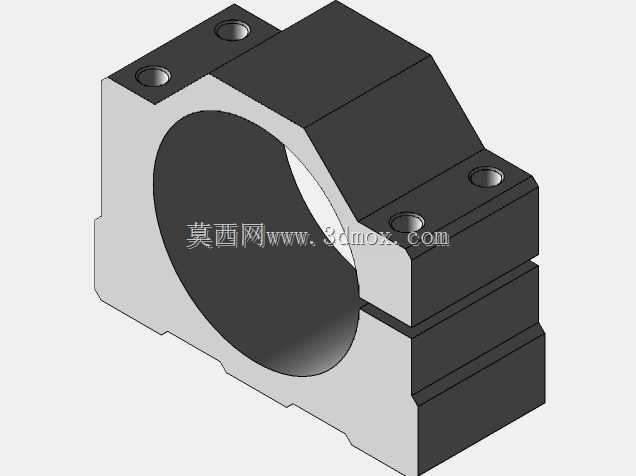

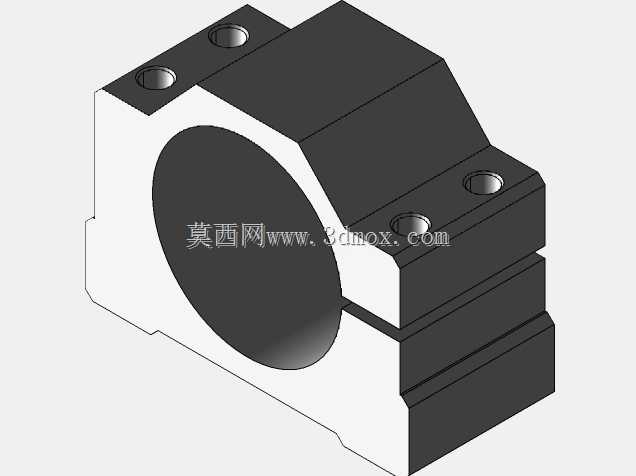

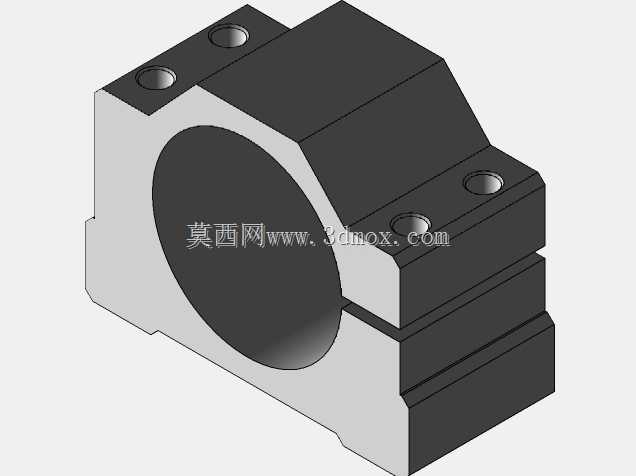

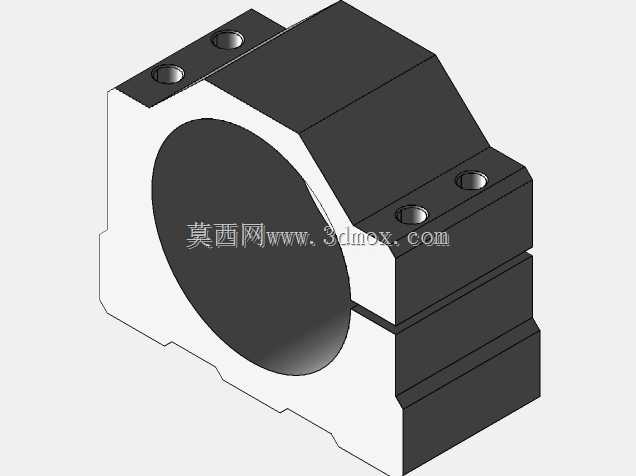

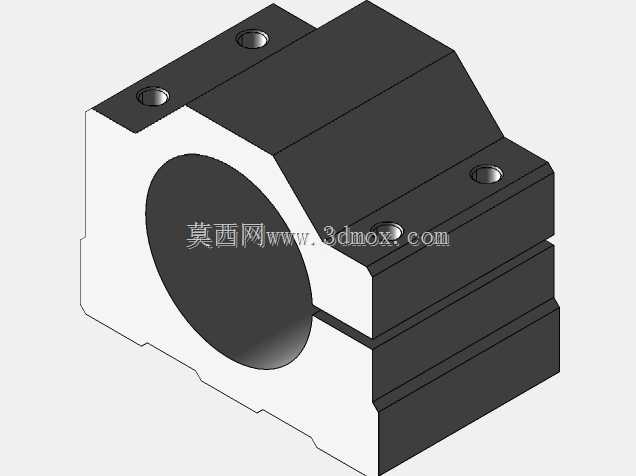

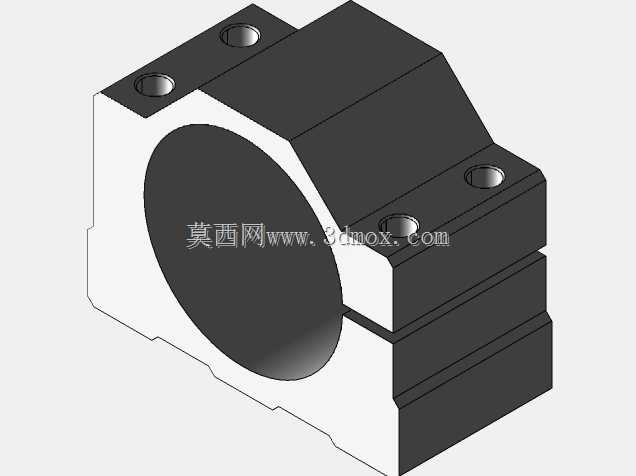

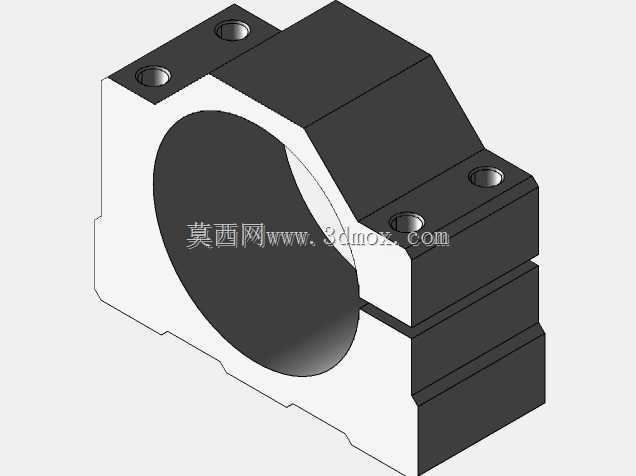

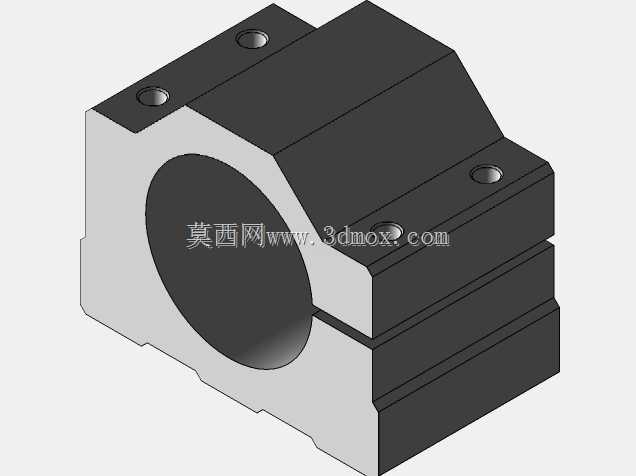

　　从结构设计来看，这款支架采用分体式夹紧结构，主体为块状基座配合开口式抱箍腔，侧面预留锁紧螺钉孔，安装时可以先将支架通过底部的安装面固定在设备基准面上，再将主轴穿入抱箍内腔，拧紧侧面的锁紧螺钉即可实现主轴的抱紧固定，这种结构相比一体式轴座，安装时不需要从主轴端部穿入，能够适配主轴两端已经预装同步轮、轴承或者联轴器的场景，大幅降低现场装配的调整难度，后期维护更换时也不需要拆解主轴端的传动部件，只需要松开锁紧螺钉即可取下支架，维护效率更高。

　　设计过程中首先要考虑的是支撑刚性，支架主体的壁厚需要匹配对应主轴的承重需求，抱箍部位的开口宽度要控制在合理范围，既要保证锁紧时能够产生足够的抱紧力，避免主轴运转时出现打滑移位，也要避免开口过大导致锁紧时支架本体产生过大的形变应力，长期使用出现疲劳断裂。抱箍内腔的圆柱度公差需要控制在合理区间，与主轴外径的配合间隙不能过大，否则会导致主轴同轴度偏差，运转时产生振动；也不能过紧，否则装配时难以穿入主轴，还会因为过盈量过大导致主轴转动阻力增加，加剧轴承磨损。

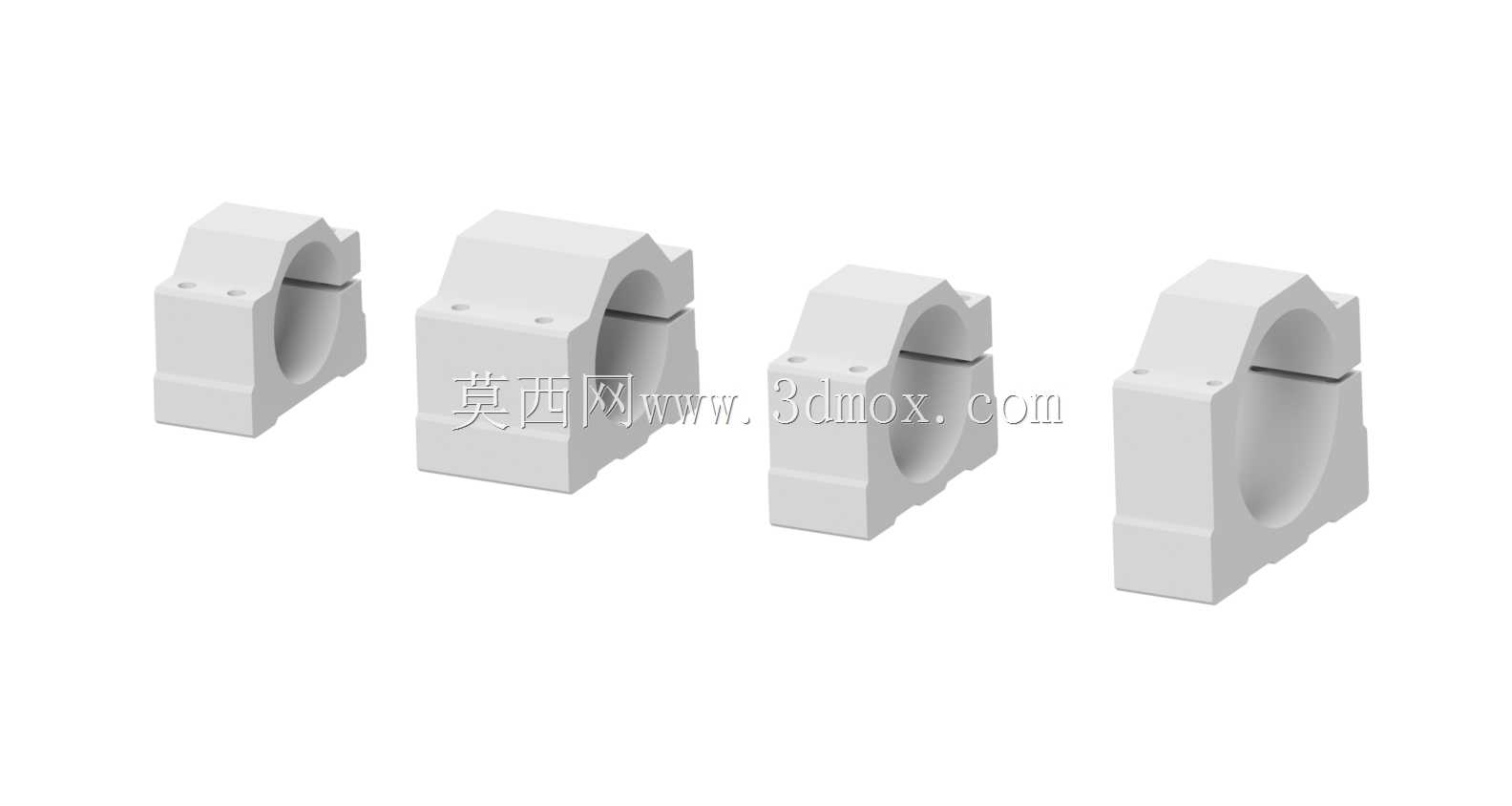

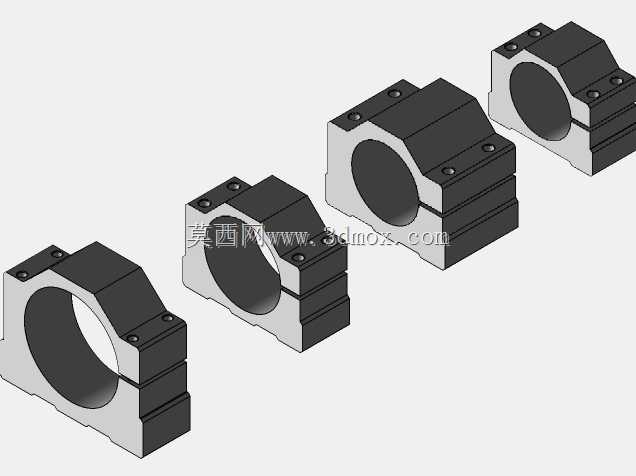

　　从安装边界来看，这类支架的底部安装面为平面，预留的安装孔位间距需要匹配常用的设备安装孔距，方便直接固定在标准铝型材或者钢板安装面上，不需要额外做转接板。支架的整体外形为方块式结构，侧面的锁紧孔位置要避开周边的传动部件、走线空间，避免安装螺钉时与周边结构产生干涉。不同内径规格的支架，整体高度、宽度尺寸会随抱箍内径成比例调整，保证不同规格的支架安装面高度统一，当同一根主轴需要多个支架支撑时，能够保证主轴的同轴度，不需要额外调整垫片来找正。

　　在实际应用场景中，除了数控加工设备的主轴支撑，这类支架还可以用于导向光轴的固定支撑、检测设备中旋转编码器的安装定位、输送线中从动辊轴的端部支撑，只要是需要对圆柱类旋转件提供径向支撑固定的工位，都可以适配这类结构的支架。设计时还需要考虑支架的材质选型，常规工况下采用硬质铝合金加工即可满足刚性需求，同时重量较轻，不会给设备基板带来过大的负重；如果是重载、高转速的工况，则需要选用钢材制作，提升整体的抗振性能与结构强度，避免长期运转出现支架变形。

　　支架的边角位置都做了倒角处理，避免装配时划伤操作人员，也能减少应力集中，提升支架的结构强度。抱箍开口的缝隙处做了微小的避让槽，保证锁紧时上下两部分能够均匀贴合主轴外壁，不会因为边角干涉导致抱紧力不均匀。安装孔采用沉孔设计，固定螺钉安装后头部不会突出支架表面，避免与周边运动部件产生刮碰，整体结构紧凑，占用安装空间小，适合在空间受限的精密设备内部布局使用。
