枪械用反冲圆柱螺旋压缩弹簧结构设计

　　在轻武器自动机的循环动作体系里，反冲弹簧是承担能量存储与复位驱动的核心弹性部件，本次建模的反冲弹簧适配g17系列手枪的自动机工作循环，围绕套筒后坐缓冲、复进驱动的核心工况完成参数化结构设计。从实际工况适配来看，手枪套筒在后坐阶段会将击发后的剩余后坐动能传递给弹簧，弹簧通过轴向压缩变形将动能转化为弹性势能，一方面缓冲套筒后坐终了的刚性撞击，避免金属部件直接碰撞产生的结构损伤与射击跳动，另一方面在套筒到达后坐极限位置后，存储的弹性势能快速释放，驱动套筒向前完成推弹上膛、闭锁的整套复进动作，整套动作的响应速度、缓冲效果直接决定枪械射击的可靠性与连发/速射时的操控稳定性。设计阶段首先围绕安装边界做参数锁定，

　　弹簧的外径严格匹配套筒座内部的导杆安装空间，避免弹簧压缩过程中出现外径胀大剐蹭套筒内壁的问题，内径则适配复进导杆的直径，预留合理的滑动间隙，保证弹簧沿轴向平顺压缩、伸展，不会出现卡滞、偏斜的情况。自由长度的设定结合套筒的最大后坐行程确定，保证套筒后坐到极限位置时，弹簧的压缩量处于材料许用应力范围内，不会出现并圈压实导致的应力超限，同时在套筒完全复进到位时，弹簧仍保留一定的预压缩量，避免套筒闭锁状态下出现旷量，保证闭锁支撑的稳定性。弹簧的有效圈数、节距参数经过反复校核，刚度曲线匹配手枪自动机的质量与后坐能量，既不会因为刚度过大导致后坐阻力过高，出现套筒后坐不到位、供弹故障的问题，也不会因为刚度过小导致缓冲不足，套筒后坐撞击过猛、

　　复进速度过快引发的上膛撞击损伤。弹簧两端采用并圈磨平的端部结构，保证两端支撑面的平面度与垂直度，装配后弹簧的中心线与导杆轴线保持重合，避免偏载导致的弹簧单侧磨损、弹力不均问题，磨平后的端部支撑面可以均匀传递轴向载荷，减少长期循环载荷下的端部应力集中，提升弹簧的疲劳寿命。从材料选型的适配性来看，这类枪械用反冲弹簧通常采用高强度弹簧钢制作，建模时还原了弹簧丝的等直径螺旋结构，每一圈的螺旋升角保持一致，节距均匀，保证压缩过程中各圈的变形量均匀，不会出现局部应力过高的问题。实际装配场景中，该弹簧套装在复进导杆上，前端抵靠在套筒的弹簧支撑位，后端抵靠在套筒座的定位台阶上，不需要额外的固定结构，依靠两端的预紧力即可完成定位，拆装维护十分便捷。

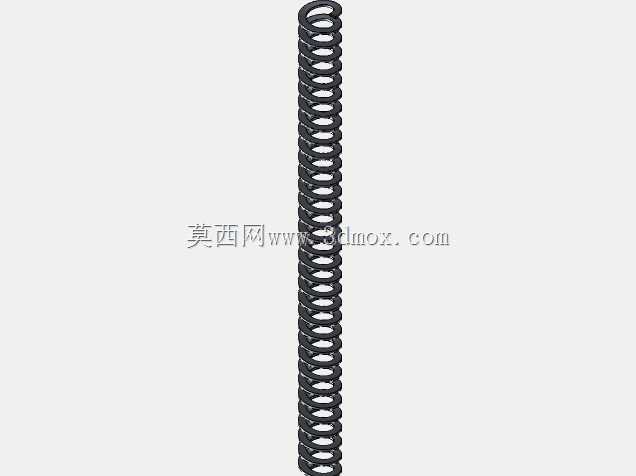

　　在三维建模过程中，采用螺旋扫描特征完成主体结构构建，严格控制螺旋线的直径、螺距、圈数参数，还原真实弹簧的丝径比例，端部并圈段单独做轨迹调整，保证并圈位置的贴合度，磨平端面通过切除特征完成，还原端部支撑面的真实形态，模型可直接用于虚拟装配验证、运动仿真分析，也可作为弹簧选型、结构优化的参考基准，帮助设计人员快速验证弹簧与周边套筒、导杆、套筒座结构的干涉情况，校核不同压缩行程下的弹簧长度是否满足动作行程要求，避免物理样机试制阶段出现的空间干涉、参数不匹配问题。
