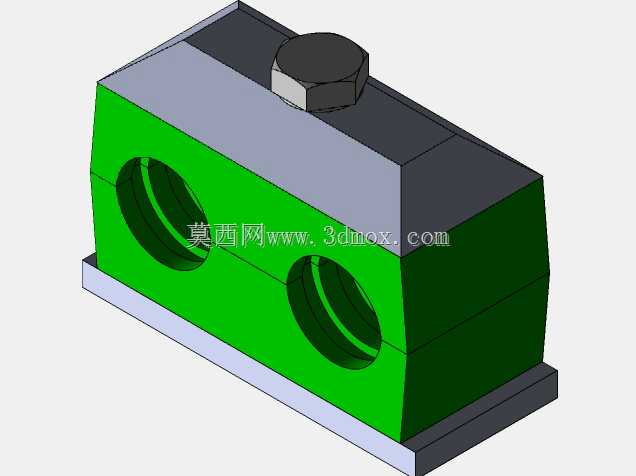

SRS320DPP双管夹式传感固定座

　　在工业气动、液压管路布设场景中，这类双管结构的固定座常被用于并排管路的夹持定位，同时可集成传感检测功能，适配自动化生产线、流体输送设备、机床液压站等场景的管路排布需求。日常设备运维中，管路若缺乏可靠固定，长期受介质脉冲振动、设备运行共振影响，极易出现接头松动、管路磨损泄漏的问题，这类带集成安装位的双管夹，能在固定管路的同时预留传感元件安装位置，无需额外加装传感固定支架，减少管路周边的安装零件数量，压缩布设空间。

　　从结构设计逻辑来看，主体采用块式承力结构，底部设置平整安装基面，可通过螺栓直接固定在设备安装面板、型材支架或者阀组基座上，安装基面的平面度公差控制在0.1mm以内，保证安装后不会出现翘曲变形，避免夹持管路时出现应力集中。主体上部的六角凸台为传感元件的安装接口，内螺纹孔与主体一体加工，同轴度公差满足常规压力、流量类传感元件的安装要求，传感元件拧紧后不会出现偏斜，检测端面能正对管路内部介质流道，保证检测数据的准确性。

　　两个并排的内孔为管路夹持通道，孔内加工有多道环形卡槽，可适配带O型密封圈的硬管插入，或者搭配橡胶衬套夹持不同外径的软管，环形槽的深度与宽度经过匹配设计，既能保证管路插入后的轴向定位强度，又能给密封圈预留足够的压缩空间，实现夹持位置的静密封，避免管路内介质从夹持缝隙渗漏。两个夹持孔的中心距按照常规并排管路的布设间距设计，既不会因为孔距过小导致两根管路外壁摩擦，也不会因为孔距过大浪费安装空间，适配外径32mm规格的管路，夹持后管路的轴线平行度公差控制在0.05mm以内，保证管路对接其他阀件时不会出现错位别劲的情况。

　　主体侧面做了切角处理，并非完全的直角方块结构，一方面是减少安装空间内的棱角干涉，在密集布设的管路群中，切角结构能避让相邻的管路接头或者其他安装零件，另一方面切角结构也能减轻整体自重，在移动设备或者轻量化要求高的设备上使用时，不会给安装基座带来额外的负重负担。主体的壁厚经过强度校核，在1.6倍额定管路压力下不会出现开裂变形，夹持孔的径向受力均匀，拧紧上部传感元件时，不会因为上部的拧紧力导致夹持孔出现椭圆变形，保证管路夹持力始终处于稳定区间。

　　实际安装使用时，先将底部安装基面与设备安装面贴合，穿入固定螺栓拧紧至规定扭矩，再将两根管路分别插入两侧的夹持孔内，推到预设的轴向位置后，可根据需求在孔内加装顶丝或者密封衬圈固定管路，最后将传感元件拧入上部的六角凸台接口，连接信号线路即可完成安装。这种集成式结构相比传统分开式管夹加独立传感支架的方案，安装工序减少40%左右，同时整体占用的安装空间更小，在空间紧凑的阀岛、小型液压站、自动化设备的气路排布场景中优势明显。另外块式结构的抗振性能优于悬臂式的固定支架，设备运行时的振动会通过底部基座直接传导到设备主体，不会在管夹位置形成振动放大，有效降低管路接头的疲劳损坏概率，延长管路系统的整体维护周期。
