卧式承压储水罐体带鞍式支座结构设计

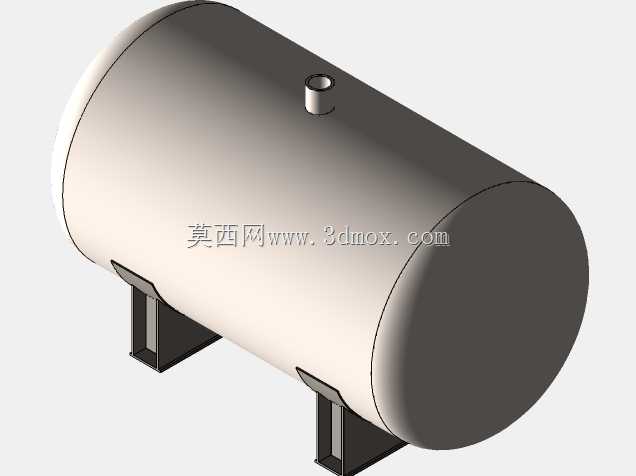

　　在中小型工业供液、民用给排水以及小型换热机组配套场景中，这类卧式带鞍座的储液罐体是极为常见的承压储容部件，日常多用来缓存常温液态介质，平衡管路系统的流量波动，也可作为小型稳压单元的储水腔体使用，适配供水系统、小型换热站、配套设备的循环液缓存等多种工况。从结构设计逻辑来看，整个罐体采用等径圆柱形筒体搭配两端标准椭圆形封头的结构形式，这种组合是低压储液容器的经典构型，圆柱形筒体在承受内部静压力时环向应力分布均匀，不会出现方形腔体的应力集中死角，椭圆形封头则能在保证承压能力的前提下，减少封头处的局部应力峰值，同时相比半球形封头加工难度更低，适合批量生产的工况。筒体顶部居中位置设置了单根径向短接管，这个接口通常作为介质注入口、

　　排气口或者仪表安装口使用，短接管的伸出长度预留了法兰安装或者管路焊接的操作空间，接管根部做了圆弧过渡处理，避免焊接应力集中，降低长期承压使用下的开裂风险。支撑结构采用两个对称布置的鞍式支座，支座的弧形托板与筒体外径完全贴合，接触区域做了贴合面修配设计，保证支撑力均匀分布在筒体接触弧面上，不会出现局部线接触导致的筒体变形；支座的立板与底板采用焊接连接，底板预留了地脚安装的通孔位置，安装时可以通过膨胀螺栓或者预埋螺栓将罐体固定在混凝土基础或者设备机架上，两个鞍座的间距经过受力核算，既保证筒体不会因为跨距过大出现中部挠度变形，也预留了筒体受热膨胀时的微量位移空间，避免热应力拉裂支座焊缝。从安装边界来看，

　　这类卧式罐体的安装需要保证基础平面的水平度，鞍座底板与基础之间可以根据需要加装减震垫，减少介质充放过程中的振动传递；筒体周围需要预留足够的操作空间，尤其是顶部接管位置要留出管路连接、阀门操作的余量，筒体底部与安装面之间的净空高度要满足排污、检修的操作需求，避免底部空间过小无法开展日常维护。设计过程中需要重点核算筒体壁厚在对应工作压力下的承压余量，封头的成型减薄量要纳入强度计算范畴，鞍座的包角通常选取120度标准值，兼顾支撑稳定性与筒体局部受力情况，接管的开孔位置要避开筒体的焊缝区域，开孔处如果压力等级较高还需要做补强圈设计，保证开孔区域的强度不低于筒体本体强度。实际应用中，这类罐体可以根据输送介质的不同调整内壁防腐处理方式，

　　普通清水工况做常规防锈涂装即可，若用于有弱腐蚀性的介质缓存，则可以在内壁衬塑或者做防腐涂层处理，适配不同的使用场景。整个模型的结构细节还原了实际加工中的焊接坡口预留位置、支座与筒体的连接焊缝形式，能够直接用于配套设备的布局装配校核，也可以作为同类储液容器设计的参考构型，帮助设计人员快速完成罐体与周边管路、机架的干涉检查，缩短项目的设计周期。
