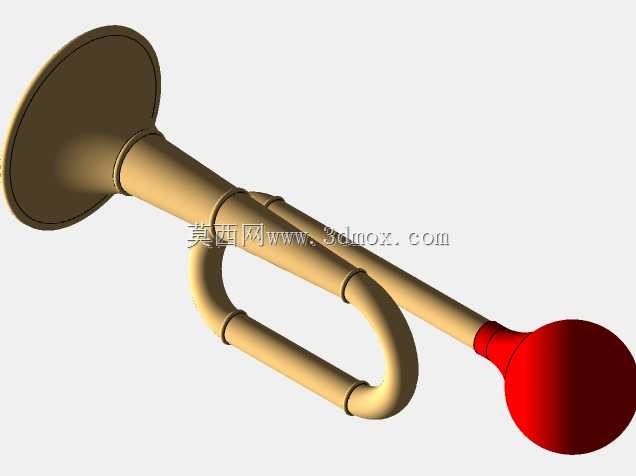

按压式橡胶球空气喇叭结构设计

　　这类按压式空气喇叭的应用场景覆盖得相当广，从厂区内的小型巡检代步车、游乐场内的观光代步设备，到体育赛事的场边信号传递、户外露营的应急警示，甚至部分小型船舶的近距警示场景都能见到它的身影，不需要外接电源、不需要复杂的气路管线，靠手动按压就能输出足够分贝的警示音，在无供电、布线困难的临时作业场景里实用性极强。从实际使用的角度看，它的核心功能就是通过手动挤压橡胶气囊产生定向气流，气流顺着内部的气路通道冲击喇叭管内的发声簧片，再通过渐扩的喇叭号筒结构把声波放大扩散出去，整个发声过程不需要额外的能源输入，操作门槛极低，哪怕是没有经过设备操作培训的人员，拿到手就能直接使用，不会出现电控类警示装置误触、断电失效的问题。做这个结构的三维设计的时候，

　　首先要捋顺的是气路的走向逻辑，橡胶气囊和喇叭管的连接位置必须做平滑过渡，不能出现直角弯折或者截面突变的结构，不然按压的时候气流会在弯折处形成紊流，不仅会削弱输出的气流压力，导致发声分贝达不到使用要求，长期使用还会在弯折位置形成应力集中，反复挤压形变的时候容易出现开裂漏气的问题。号筒部分的曲线是整个设计里需要反复调整的部分，从靠近簧片的小直径端到敞口的大直径端，截面扩张的斜率要符合声波传导的规律，不能一味追求大敞口来提升音量，斜率太陡的话高频声波会在号筒内部形成反射，出来的声音会发闷，传播距离反而会缩短；斜率太平缓的话号筒整体长度会过长，安装的时候会占用过多的外部空间，不利于在小型设备上布置。气囊部分的设计要兼顾按压手感和回气效率，

　　橡胶材质的壁厚要控制在合理范围，壁厚太大的话按压力度要求太高，长时间使用操作人员容易手部疲劳，壁厚太薄的话挤压的时候形变量过大，单次按压输出的气流量不足，发声的持续时间太短，起不到有效的警示作用；气囊和喇叭管的连接端要做一圈凸起的密封筋，装配的时候靠橡胶本身的形变卡入喇叭管端部的卡槽，不需要额外打胶或者加装紧固件，就能保证气密性，后期更换老化气囊的时候也能徒手拆装，维护效率很高。从安装边界的角度考虑，整个喇叭的重心要尽量靠近安装固定端，也就是气囊和号筒连接的基座位置，不能让重心过度偏向号筒的敞口端，不然设备运行过程中产生的振动会让喇叭出现持续的晃动，长期使用会导致连接位置松动漏气；号筒的弯曲弧度要提前和安装场景的周边结构做干涉校验，比如装在小型代步车把上的时候，弯曲的管身不能和车把上的刹车手柄、调速转把出现运动干涉，按压气囊的时候手部的活动范围也要留足，不能出现按到一半被周边结构挡住、气囊没法完全压缩的情况。发声簧片的安装位置要做可拆卸的压盖结构，后期如果簧片因为进灰、锈蚀出现发声异常的时候，不需要更换整个喇叭，只需要拆开压盖清理或者更换簧片就能恢复使用，能大幅降低全生命周期的使用成本。另外号筒表面的环形加强筋不是装饰结构，每一道加强筋的位置都对应管身的形变薄弱点，因为号筒是薄壁结构，要是没有加强筋，搬运或者安装过程中受到侧向挤压的时候很容易出现凹陷变形，变形后的管身内部气路截面变化，会直接影响发声的效果，加强筋的高度不能太高，不然会增加不必要的重量，

　　也容易在安装的时候和周边结构产生剐蹭。整个结构没有复杂的精密零件，所有部件都是靠卡扣、过盈配合实现装配，生产的时候可以分别用注塑和吹塑工艺加工号筒和气囊，装配工序简单，量产的一致性很容易控制，哪怕是小批量生产也能把成本控制在很低的区间。在做三维建模的时候，要特别注意各个配合面的公差匹配，橡胶气囊和硬塑料号筒的配合属于软硬材料过盈配合，过盈量太小的话密封不足容易漏气，过盈量太大的话装配难度高，生产线上的装配工人很难把气囊完全推到位，会出现装配不到位导致的漏气问题；号筒的弯曲段要做等曲率的顺滑过渡，不能出现曲率突变的位置，不然模具加工的时候会出现脱模困难，生产出来的零件容易在曲率突变位置产生飞边或者缩痕，影响零件的外观和气密性。实际选型的时候，要根据使用场景的噪音水平调整号筒的长度和气囊的容积，比如在厂区内部使用的版本，周边设备噪音大，就适当加大气囊容积、调整号筒的扩张比，提升发声的分贝值；如果是在室内活动场景使用，就适当缩小气囊容积，避免音量过大造成噪音困扰。
