四缸发动机排气歧管结构设计

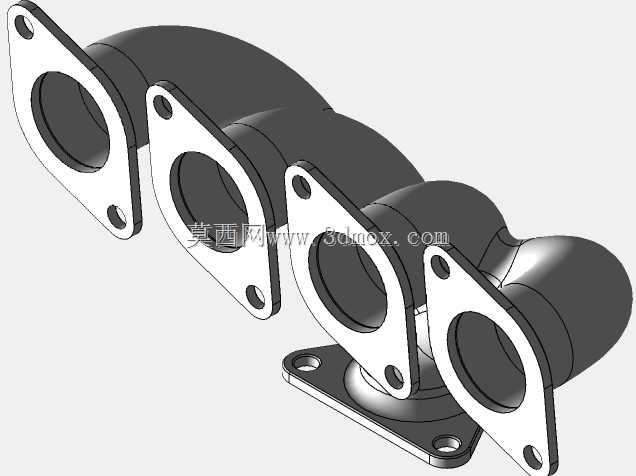

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性以及整机动力输出表现，尤其在四缸自然吸气或小排量增压发动机的布局中，排气歧管的管路走向、接口匹配度往往是前期动力总成布置阶段需要反复校核的关键项。这款四缸排气歧管采用四进一出的汇流结构，四个进气侧法兰分别对应直列四缸发动机的四个气缸排气口位置，每个法兰面都加工有两个对称布置的螺栓过孔，用于和气缸盖排气侧端面实现刚性密封连接，法兰面的平面度公差需要控制在0.05mm以内，避免高温排气工况下出现密封失效、漏气窜气的问题。从结构布局来看，四个支管采用渐变式弯曲走向，

　　从各缸排气口位置逐步向底部的总出口法兰汇拢，管路的弯曲半径经过平滑过渡处理，没有出现直角弯折或者截面突变的结构，这种设计能够最大程度降低排气过程中的局部阻力损失，减少各缸排气之间的干涉扰动——尤其是在发动机高转速工况下，各缸排气门开启的时序存在固定间隔，平滑的管路内壁和合理的支管夹角能够避免相邻气缸排出的高压废气形成对冲，降低排气背压，让气缸内的燃烧废气能够更顺畅地排出，为下一循环的进气充量提升留出空间。底部的总出口法兰采用方形安装面，设置有四个固定螺栓孔，用于对接三元催化器或者涡轮增压器的进气端接口，法兰的安装平面和四个进气法兰的相对位置尺寸，需要和发动机舱内的动力总成安装边界完全匹配，避免装车过程中出现装配干涉，

　　同时要预留出足够的热膨胀间隙，因为发动机排气工况下歧管本体的工作温度可以达到600℃以上，铸铁材质的歧管受热后会产生一定的线性膨胀，合理的安装间隙能够避免热应力集中导致的法兰变形或者管路开裂问题。在实际的工程应用场景中，这类排气歧管多用于1.5L-2.0L排量的直列四缸乘用车发动机，也可适配同排量范围的非道路小型内燃机，比如小型工程机械动力单元、固定发电机组的动力源等。设计过程中需要重点考量几个核心维度：首先是各支管的长度均匀性，尽可能让四个气缸排出的废气到达总出口的距离差值控制在合理范围内，保证各缸的排气阻力一致，避免出现个别气缸排气不彻底、残余废气系数过高的问题，进而影响各缸工作均匀性；其次是管壁厚度的选取，

　　既要保证高温下的结构强度，避免长期受排气脉冲冲击出现开裂，也要控制整体重量，符合动力总成轻量化的设计趋势；另外，法兰面的密封结构设计需要匹配对应的气缸盖密封垫片形式，螺栓孔的位置度公差要控制在±0.1mm以内，保证装配时螺栓能够顺利穿入，不会出现强制装配导致的附加应力。从安装边界来看，这款歧管的四个进气法兰呈直线等距排布，相邻法兰的中心距和常规直列四缸发动机的气缸中心距匹配，整体外轮廓没有超出常规动力总成的布置宽度，总出口的朝向为垂直向下，适配绝大多数前置前驱车型的排气系统布局走向，不需要额外改动底盘的排气吊挂位置。在结构细节上，每个支管和法兰的连接位置都做了圆弧过渡加强处理，避免应力集中，因为在发动机冷启动和急加速急减速的工况下，歧管会受到剧烈的温度交变冲击，应力集中位置很容易出现热疲劳裂纹，过渡圆角的设计能够有效分散应力，提升部件的使用寿命。同时，管路的截面从进气端到汇流端逐步平滑扩大，符合排气引流的流体力学特性，能够让废气在管路内的流速保持在合理区间，既不会因为流速过快产生过大的流动阻力，也不会因为流速过慢导致排气脉冲能量损失，对于带涡轮增压的机型来说，合理的流速设计还能更好地推动涡轮叶轮转动，提升涡轮的响应速度，降低涡轮迟滞对动力输出的影响。
