工业轴流冷却扇三维结构设计

　　在工业电控柜散热、小型设备通风降温、工控机箱热管理这类场景里，轴流结构的冷却扇是最常用的主动散热部件，不同于民用落地扇的大摆角送风设计，工业用冷却扇更侧重定向风压、安装适配性与长期运行的结构可靠性，这套三维结构完整还原了量产冷却扇的全部装配关系，从扇叶曲面、防护网罩到电机安装轴段都做了等比例的结构还原。

　　从实际用途来看，这类冷却扇主要通过定向气流带走密闭空间内积聚的热量，避免电子元器件、功率模块因过热出现性能衰减或寿命折损，在注塑机控制柜、激光设备散热风道、小型充电桩内部通风、工控主机机箱散热等场景都有大量应用，选型时除了风量风压参数，安装边界的匹配度是结构工程师最关注的点，这套模型的外形尺寸按照常规120mm规格工业扇的安装边界做了还原，外罩最大直径122mm，整体轴向厚度38mm，背部四个安装脚的孔距为105mm，适配M4规格的安装螺丝，安装面预留了2mm的密封胶条避让槽，可直接匹配常规机柜的通风开孔尺寸，不需要额外做安装位的二次修改。

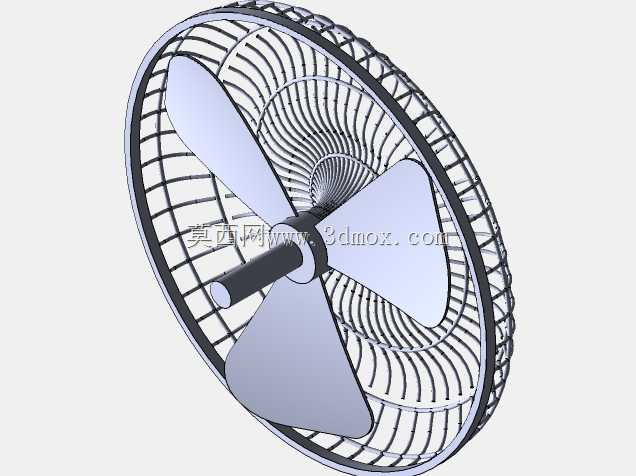

　　设计思路上，整套结构优先考虑了装配的便捷性与运行的安全性，三片式扇叶采用等弦长扭曲曲面设计，叶根到叶梢的扭曲角度从22度渐变到12度，这个角度区间能在2400转的常规转速下兼顾风量与运行噪音，避免叶梢处气流紊流带来的异常振动；扇叶中心的轴套做了D型孔设计，与电机输出轴的扁位直接配合，不需要额外的定位销就能传递扭矩，轴套端面预留了卡簧槽，装配时卡入轴用卡簧就能限制扇叶的轴向窜动，避免长期运行出现扇叶移位蹭到网罩的问题。

　　外围的防护网罩采用前后两层分体式结构，前网与后网通过外圈的6个卡扣结构实现快拆连接，不需要螺丝固定，日常清理扇叶积尘时可以直接掰开卡扣取下前网，网条采用径向螺旋排布的结构，相比传统同心圆网条，这种结构的风阻更低，不会对出风气流造成明显的截流，同时网条的间隙控制在8mm以内，符合电气设备防护的安全要求，能避免手指误触运转中的扇叶造成机械伤害；后网的中心位置做了电机安装座，四个支撑筋从外圈延伸到中心座，筋条厚度2mm，既保证了支撑强度，又尽可能减少对进风气流的阻挡，安装座的内孔尺寸适配常规220V交流轴流风机的电机外径，中心孔同轴度公差控制在0.1mm以内，能避免电机安装后出现扇叶动平衡超差的问题。

　　结构细节上，扇叶的叶梢与网罩内壁的间隙控制在3mm，这个间隙既不会因为间隙过小导致装配公差累积出现蹭边，也不会因为间隙过大造成叶梢处的气流回流损失风压；电机出线位置在后网的侧边，做了U型的出线槽，线材装配后可以通过线卡直接固定在网罩筋条上，避免运转时线材被扇叶卷入；整个结构的所有圆角都做了R0.5以上的倒角处理，没有尖锐的边角，既符合钣金与注塑件的生产工艺要求，也能避免装配作业时划伤操作人员。

　　对于做设备热管理设计的工程师来说，这套模型可以直接导入到设备总装中做干涉检查，验证安装位周围的结构是否与风扇本体冲突，也可以基于这个基础结构修改扇叶参数、调整安装尺寸，快速衍生出不同规格的冷却扇结构，不需要从零开始绘制曲面与装配关系，能大幅缩短结构设计的周期；建模时所有特征都保留了参数化的建模逻辑，扇叶的扭曲角度、网罩的直径、安装脚的孔距都可以通过参数直接调整，不需要重新绘制草图，适配不同功率、不同安装尺寸的设计需求。
