户外立式传感器金属防护支撑结构

　　这套金属支撑结构主要面向户外露天部署的环境类、监测类传感器配套使用，常见于气象观测站、园区环境监测点、厂区周界安防监测点位、交通路段气象监测点等场景，核心作用是为传感器及配套的顶部光伏供电单元提供稳定的安装载体，同时抵御户外风雨、积雪、外力剐蹭等工况对监测设备的影响。从结构组成来看，底部采用整块实心混凝土配重基座，基座上预设四个地脚安装点位，对应四根等规格的方形金属立柱，立柱底部通过法兰盘与膨胀螺栓固定在基座上，安装时需保证四根立柱的垂直度公差控制在1/1000以内，避免顶部框架受力不均产生形变。顶部框架采用矩形方管焊接成型，框架上预留光伏板安装孔位，可适配常规尺寸的单晶硅光伏板，为整套监测传感器提供离网供电支撑，

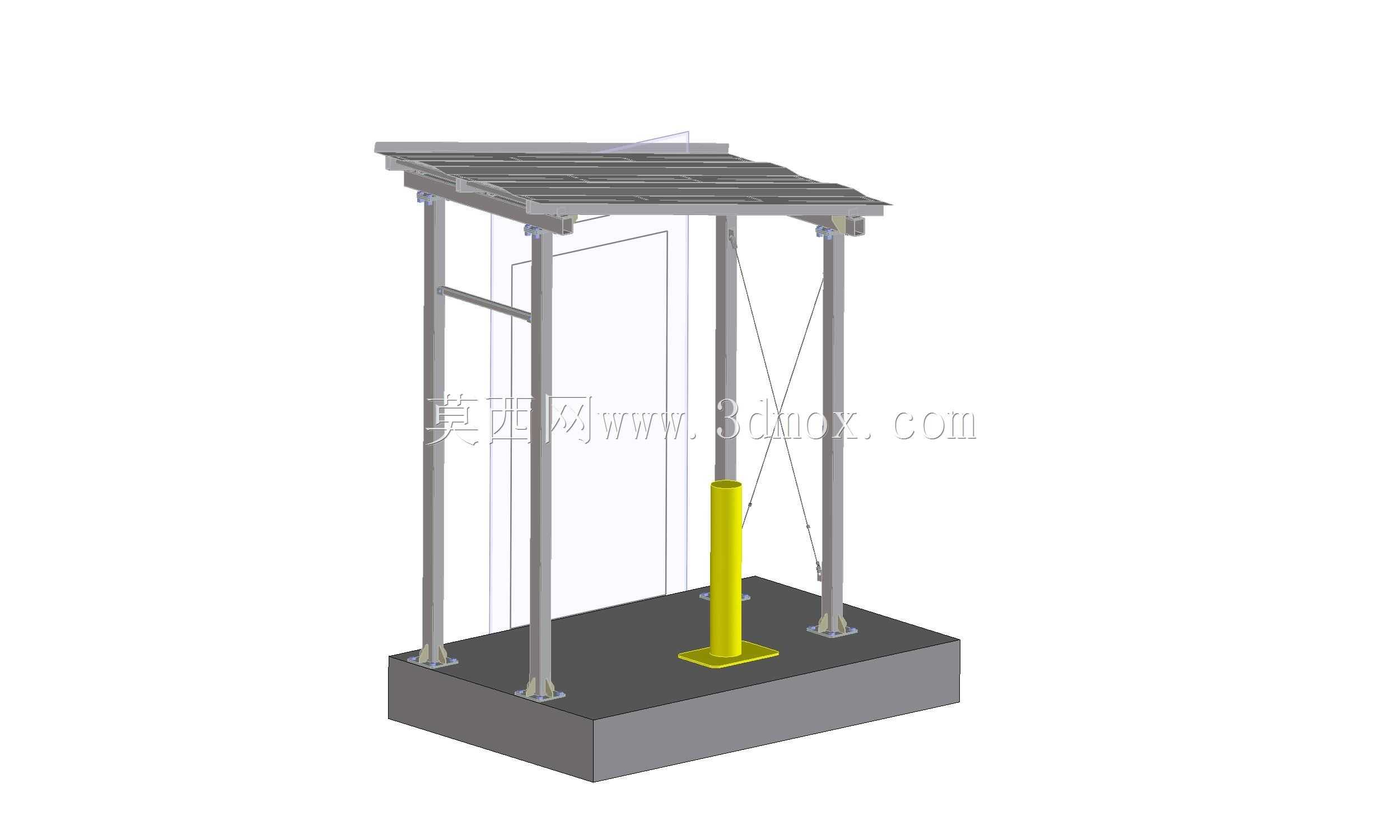

　　框架边缘做外翻折边处理，既可以提升框架整体抗扭刚度，也能引导顶部雨水向两侧排放，避免雨水直接滴落至中部传感器安装区域。中部区域设置透明防护围挡，围挡采用卡槽式固定在相邻立柱之间，无需额外焊接固定件，后期维护时可直接抽插更换围挡板材，围挡可阻挡横向风雨裹挟的沙尘直接冲击传感器探头，同时不会遮挡传感器的信号收发与检测路径。结构中部偏前位置设置独立的黄色传感器安装立柱，立柱底部通过方形法兰固定在混凝土基座上，立柱高度略低于顶部框架下沿，顶端预留标准传感器安装螺纹孔，可直接拧装对应规格的监测传感器，立柱与顶部框架之间设置斜拉钢丝索，可在大风工况下分担立柱受到的横向风载荷，避免长悬臂立柱产生共振晃动，影响传感器检测精度。

　　设计过程中优先考虑户外长期使用的防腐需求，所有金属结构件表面均做热浸镀锌处理，焊接位置打磨平整后额外喷涂两层户外防腐面漆，连接螺栓全部采用304不锈钢材质，避免长期淋雨产生锈迹污染结构表面，同时降低后期维护的紧固件拆卸难度。安装边界方面，整套结构的基座平面尺寸需根据现场安装点位的地基承载力调整，常规土质地面安装时，基座埋深需超过当地冻土层厚度，避免冬季冻土膨胀导致基座倾斜；硬质水泥地面安装时，可适当降低基座厚度，直接通过膨胀螺栓与原有地面固定，此时需保证地面混凝土强度不低于C25。结构整体的横向抗风等级按12级阵风设计，顶部光伏板与框架连接位置额外设置减震橡胶垫，可缓冲强风带来的振动传递，

　　避免振动传导至下方传感器导致检测数据出现异常波动。围挡与立柱的卡槽间隙控制在2mm以内，既保证围挡可以顺利抽拉更换，也能避免大风天气下围挡与立柱碰撞产生异响，同时防止沙尘从间隙进入结构内部。传感器安装立柱的顶端安装面做铣平处理，平面度公差不超过0.05mm，保证传感器安装后处于水平状态，对于需要垂直安装的传感器，可在立柱顶端加装角度调节板，实现±15°范围内的安装角度微调。整套结构未设置复杂的传动与活动部件，整体可靠性高，现场安装时仅需按照装配顺序依次固定基座、立柱、顶部框架、围挡、传感器立柱即可，单组结构的现场安装时长可控制在2小时以内，无需大型吊装设备辅助，适合批量快速部署在各类户外监测点位。
