直列六缸内燃机曲轴结构设计模型

项目分类:通用机械零部件 发布时间:2022-03-16 ID:577520

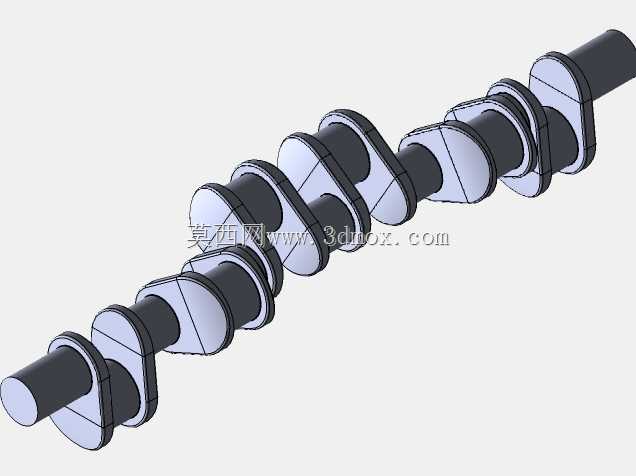

  • 直列六缸内燃机曲轴结构设计模型

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,直列六缸机型的曲轴因为做功间隔角均匀、运转平顺性好,被广泛应用在大排量乘用车、重型商用车、固定式发电机组、工程作业机械的动力单元中,这类曲轴的设计合理性直接决定了动力单元的振动水平、疲劳寿命与输出效率。

  从实际工况出发,直列六缸曲轴的主轴颈与连杆轴颈采用错位布置,六个连杆轴颈按照120度的相位角均匀排布,匹配六缸机的做功顺序,保证每一段做功行程的扭矩输出衔接平滑,避免出现动力输出的断续冲击。建模过程中需要优先保证各轴颈的同轴度公差基准,所有主轴颈的公共轴线作为整个曲轴的设计基准,连杆轴颈的回转半径直接对应活塞的行程参数,两者的尺寸匹配需要严格对应气缸的排量设计目标,轴颈的过渡圆角位置是应力集中的高发区域,建模时需要保留足够的圆角过渡结构,避免锐角造成的应力集中引发疲劳断裂,这也是实际加工过程中需要重点做表面强化处理的位置。

  从安装边界来看,曲轴的轴向定位依靠中间位置的止推轴颈实现,限制曲轴运转过程中的轴向窜动量,安装时需要匹配缸体上的主轴承座孔尺寸,各主轴颈的直径公差、圆柱度公差需要和轴瓦的配合间隙匹配,保证润滑机油能够形成稳定的油膜承载。曲轴的输出端需要连接飞轮与动力输出连接件,前端则需要驱动正时机构、机油泵、水泵等附属部件,两端的连接结构、密封轴颈尺寸都需要和前端盖、后端油封的规格匹配,避免出现机油泄漏的问题。平衡块的结构设计是直列六缸曲轴建模的重点,每一段曲柄臂上集成的平衡块需要对连杆轴颈、曲柄销的旋转惯性力进行平衡,部分高转速机型还需要对往复惯性力做部分平衡,降低曲轴运转时的不平衡量,减少主轴承的载荷冲击,建模时平衡块的外形需要避让缸体内部的加强筋、连杆运动轨迹,避免运转过程中出现运动干涉。

  从功能特性来看,这类整体式锻造曲轴的油道设计采用斜向贯通的内部油孔,把主轴承道的压力机油输送到每一个连杆轴颈位置,为连杆轴瓦提供润滑与冷却,建模时需要保证内部油道的贯通性,避免出现工艺孔残留造成的油道堵塞,油道的孔口位置需要做倒角处理,减少机油流动的阻力。曲轴的曲柄臂厚度、轴颈重叠度是影响整体刚度的关键参数,直列六缸曲轴因为总长度较长,自身的弯曲刚度、扭转刚度需要满足设计要求,避免高转速下出现扭转共振,必要时需要在前端加装扭振减振器,匹配曲轴的固有振动频率,避开常用工况的共振区间。

  在实际的三维建模过程中,需要先搭建各轴颈的中心轴线骨架,确定各连杆轴颈的相位角与回转半径,再依次生成主轴颈、连杆轴颈、曲柄臂、平衡块的实体结构,之后添加油道、键槽、螺纹孔、定位销孔等细部结构,建模完成后需要做运动干涉检查,模拟曲轴旋转全程与周边活塞、连杆、缸体的间隙,确认所有运动位置都保留足够的安全间隙,同时还要校核各截面的应力分布,对应实际工况下的爆发压力、惯性力载荷,验证结构的强度裕度是否满足设计要求。这类曲轴模型可以直接用于动力总成的装配验证、运动仿真、教学演示场景,也能作为曲轴加工工艺编制、夹具设计的参考基础,帮助设计人员快速完成动力单元的整体布局匹配,减少前期方案验证的重复工作量。
