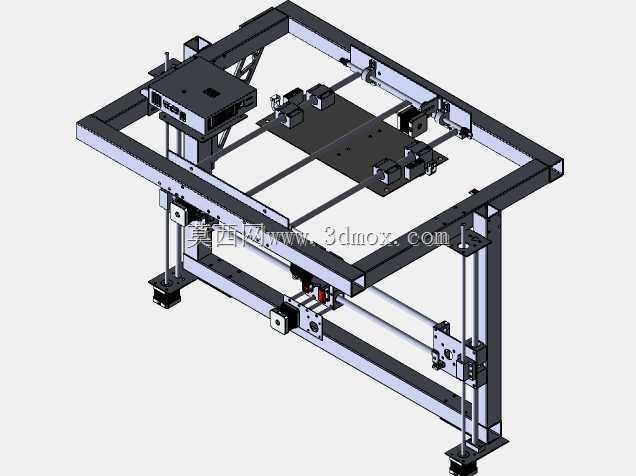

龙门式FDM熔融沉积3D打印设备结构

　　这套龙门架构的熔融沉积成型设备，核心面向桌面级小批量定制件生产、创客原型打样、教学实训场景使用，区别于常见的盒式封闭3D打印设备，其采用开放式铝型材搭建的框架结构，在安装调试、后期维护、大尺寸工件取放时具备更灵活的操作空间。从结构设计逻辑来看，设备采用动喷头式运动方案，打印平台固定于框架下部的支撑横梁上，X轴运动组件搭载挤出喷头沿横梁做横向进给，Y轴运动组件带动X轴整体沿框架纵向导轨移动，Z轴则通过两侧的丝杆传动结构带动X轴横梁做垂直方向的升降，这种运动分配方式将较重的打印平台完全固定，有效降低了运动部件的整体负载，能在长时间高速打印时减少运动惯性带来的位置偏差，提升成型件的尺寸精度。框架主体采用标准工业铝型材拼接，

　　所有连接位置通过角码、T型螺栓锁紧，无需额外焊接加工，装配时可根据实际加工需求调整型材的裁切长度，灵活变更设备的有效打印幅面，型材表面的T型槽也方便后期加装耗材架、防尘罩、照明模块、自动调平传感器等扩展附件，不需要在型材上额外钻孔攻丝，改装成本极低。设备的打印基材采用带贴纸的玻璃平台，这种平台配置在PLA、ABS等常见耗材打印时，耗材熔融挤出后接触带纹理的贴纸表面能获得足够的附着力，避免打印过程中工件翘边移位，打印完成后待平台冷却，贴纸表面的粘接强度下降，可轻松取下成型工件，不过设计时也标注了该玻璃基材表面粗糙度未做精密研磨处理，在打印首层时需要根据实际贴纸的贴合平整度调整Z轴零点补偿值，避免首层间隙过大导致耗材无法粘附，

　　或是间隙过小刮蹭平台表面。从安装边界来看，这套框架结构的底部支撑脚采用可调式橡胶脚杯，安装时可通过脚杯上的螺纹调整四个支撑点的高度，将整个框架调至水平状态，抵消安装台面的平面度误差，避免框架倾斜导致运动轴垂直度偏差，影响打印件的成型精度；设备整体的横向、纵向、垂直方向的运动行程都预留了足够的限位缓冲空间，两端的行程开关安装位置避开了运动组件的硬碰撞区域，在设备回零或是超程触发时，运动组件不会直接撞击框架端面，减少传动部件的冲击损伤。传动部分的设计上，X、Y轴采用同步带传动搭配直线导轨导向，同步带的张紧结构设计在导轨端部，可通过调节螺栓快速调整皮带张紧度，避免长期使用后皮带松弛导致的传动间隙，Z轴采用T型丝杆搭配直线光轴导向，

　　丝杆的自锁特性可以在设备断电时避免横梁下滑撞坏打印平台或是已成型的工件，所有传动部件的安装位置都预留了润滑维护的操作空间，日常保养时不需要大面积拆解框架即可完成导轨、丝杆的清洁注脂。在实际应用场景中，这种开放式龙门结构的3D打印设备除了常规的创客原型制作、教学演示外，还可适配低熔点耗材的定制化零件生产，比如工装夹具的非标辅件、产品外观验证手板、创意文创产品的小批量制作，由于框架没有封闭外壳的遮挡，操作人员可以全程观察打印过程中的耗材挤出、层间堆叠状态，出现堵头、翘边等异常时可以第一时间暂停处理，减少耗材浪费。设计时也考虑了部分零件的加工适配性，部分连接座、电机安装座采用标准件通用设计，不需要定制特殊加工的异形零件，采购标准铝型材、标准丝杆导轨、标准紧固件即可完成整机组装，大幅降低了设备的制造成本与组装门槛，对于需要自行搭建3D打印设备的结构从业者来说，这套结构的尺寸链设计清晰，各运动轴的安装基准统一，装配时不需要复杂的专用工装即可完成各轴的平行度、垂直度校准，能有效缩短设备的组装调试周期。
