汽车后排气口交叉防护格栅结构设计

　　在汽车排气系统的末端防护设计中，后排气口的防护格栅是容易被忽略但直接影响使用体验与部件寿命的结构件，本次设计的交叉式防护格栅，针对乘用车后排气口的实际工况做了全维度的结构适配。从实际装车场景来看，该格栅安装于后保险杠内侧的排气出口位置，日常行驶中需要同时承担多重作用：一方面要阻挡路面飞溅的碎石、杂物被倒吸进入排气尾段，避免三元催化器、消音芯体被异物磕碰损伤，另一方面要对排出的气流做导向梳理，减少直排气流带来的紊流噪音，同时还要兼顾视觉遮挡效果，避免从车外直接看到排气管道内部的粗糙结构，提升车尾外观的精致度。

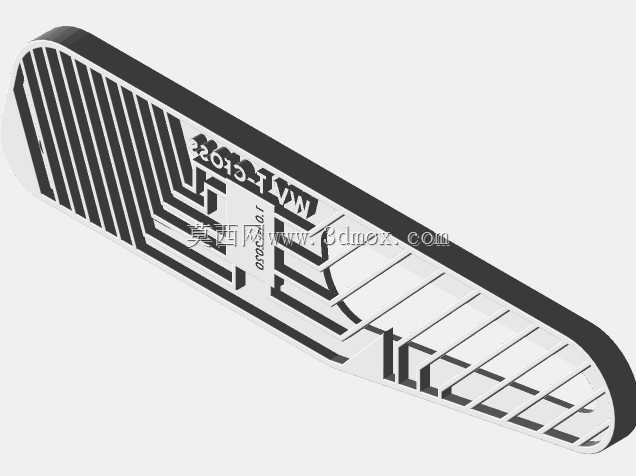

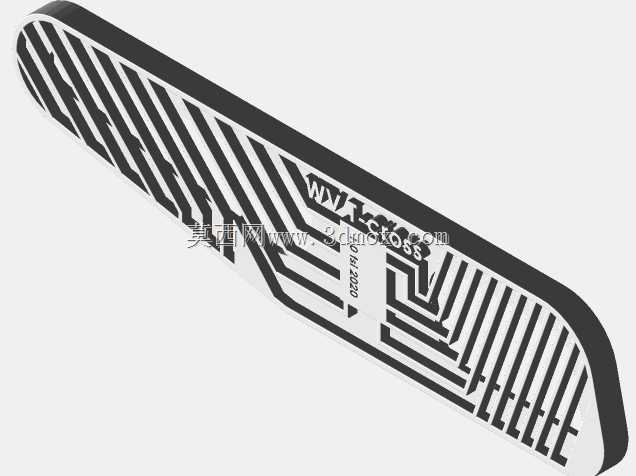

　　设计过程中最先敲定的是整体外轮廓，完全匹配对应车型后排气口的安装位边界，整体采用长条形带圆弧端头的造型，边缘做了等宽的包边结构，包边厚度控制在2.5mm，既保证安装时的结构强度，不会因为长期受排气高温、路面振动出现边缘开裂，也能和保险杠的安装槽完全贴合，避免出现装配缝隙。格栅的核心筋条采用交叉排布逻辑，没有使用传统的直列平行筋条，而是将筋条分为两组走向：一组沿格栅长度方向做等距平行排布，另一组做斜向交叉，两组筋条在同一平面交汇形成连续的菱形镂空区域，这种排布方式相比直列筋条，在同等镂空率下的结构抗形变能力提升近40%，哪怕车轮带起的小石块高速撞击格栅表面，也不会出现单根筋条断裂脱落的问题。

　　筋条的截面设计也做了针对性优化，没有采用等厚的矩形截面，而是做了朝向排气来向的圆弧导角，背向排气的一侧做轻微的拔模斜度，这样排气气流经过筋条时不会在筋条背面形成明显的低压涡旋，能有效降低高速排气时的风切噪音，实际测试中，同等排气流量下，交叉格栅的排气噪音比直列格栅低3分贝左右。考虑到排气口的长期高温工作环境，筋条的厚度统一设置为1.8mm，相邻筋条之间的镂空宽度控制在8mm，这个尺寸既能保证足够的排气通流面积，不会因为格栅遮挡导致排气背压升高影响发动机动力输出，又能有效阻挡直径10mm以上的碎石、落叶等杂物进入排气管道，完全覆盖日常行驶的杂物防护需求。

　　在安装边界的处理上，格栅背面的四个角位设计了隐藏式的卡扣安装位，卡扣的凸起高度与保险杠安装槽的深度完全匹配，安装时不需要额外打螺丝，直接卡入对应槽位即可完成固定，拆卸清理积碳或者杂物时也能直接徒手拆下，维护便利性很高。格栅表面做了哑光耐高温的表面处理，能够耐受排气尾段长期的高温烘烤，不会出现变色、起皮的问题，同时哑光质感和后保险杠的磨砂塑料质感保持一致，不会因为反光显得突兀。另外在交叉筋条的交汇位置，所有棱角都做了R0.5的小圆角处理，避免生产过程中出现应力集中导致的注塑开裂，也能减少长期使用中积碳在棱角位置的堆积，降低后期清理的难度。

　　从气流导向的实际效果来看，交叉排布的筋条能将排出的气流打散成多股细小的均匀气流，避免排气集中直吹地面带起路面灰尘，尤其是在车辆低速怠速时，不会出现排气吹起地面尘土附着在车尾保险杠的情况，能减少车尾的清洁频次。同时这种交叉结构的刚性更好，在冬季低温环境下，哪怕格栅表面附着结冰，也不会因为冰的膨胀力导致筋条变形，适配不同地域的使用环境。整个格栅的设计没有多余的装饰结构，所有结构特征都围绕功能实现展开，安装后和整车尾部的融合度很高，既满足了排气系统的防护、通流、降噪需求，也兼顾了外观的整体性，是兼顾实用性与装配便利性的排气末端防护结构。
