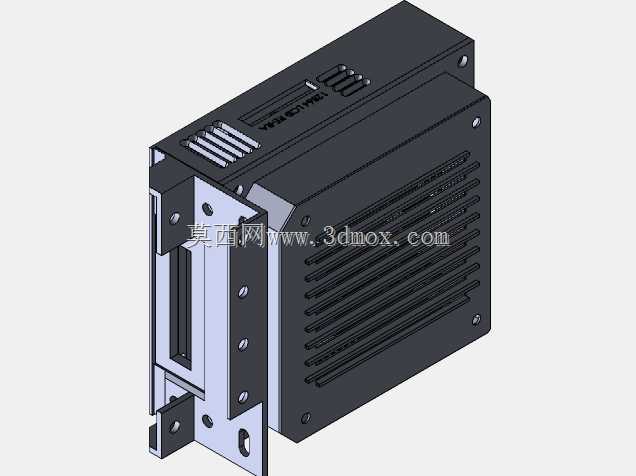

MKS Gen L V1.0主控板安装防护外壳结构

　　在桌面级FDM 3D打印设备的电控系统搭建场景中，主控板作为设备的运算与信号交互核心，其安装防护结构的合理性直接影响设备运行稳定性与后期维护效率，这款针对MKS Gen L V1.0主控板设计的安装防护外壳，正是围绕桌面级3D打印机的实际装机需求完成的结构设计。从实际装机的工况来看，桌面级3D打印机的电控区域往往临近热端、热床等发热部件，周边环境存在持续的温升，同时打印过程中产生的细微耗材碎屑、车间环境中的浮尘也容易飘落至主控板表面，轻则造成接插件接触不良，重则可能引发电路短路，这款外壳的全包裹式结构可以为主控板提供可靠的物理防护，隔绝外界碎屑、浮尘的侵入，避免电路板直接暴露在复杂工况环境中。

　　设计阶段充分考虑了3D打印加工的工艺特性，整体结构拆分后的单个零件均采用无支撑打印的结构设计，零件打印过程中无需添加额外支撑结构，既减少了打印耗材的额外消耗，也省去了后期拆除支撑、打磨支撑痕迹的工序，打印完成后仅需对零件合模面做简单的飞边清理即可进入装配环节，大幅降低了零件的加工门槛与后处理工作量。上下壳体的连接采用M5螺纹副实现，相比常见的卡扣式连接结构，螺纹连接的合模精度更可控，装配后壳体的拼接缝隙均匀，不会出现卡扣结构长期使用后老化松脱、合模错位的问题，同时螺纹连接的装拆流程简单，后期需要对主控板进行固件烧录、接线调整、故障排查时，只需拧开连接螺丝即可打开壳体，无需借助专用撬具，也不会在拆装过程中损坏壳体结构。

　　壳体侧面预留了120×120规格散热风扇的安装位，对应主控板上的驱动芯片、电源模块等核心发热区域设计了通风格栅，风扇运行时可以形成贯穿壳体内部的定向散热风道，将主控板工作时产生的热量快速带出壳体外部，避免密闭壳体内出现热量堆积，保证主控板上的主控芯片、步进驱动模块始终处于合理的工作温度区间，减少高温引发的驱动丢步、芯片降频、元器件加速老化等问题。壳体侧边集成了一体化的安装支架结构，支架上预留了对应安装孔位，可以直接将整个主控盒固定在3D打印机的铝型材框架上，安装位置可以根据设备的走线布局灵活调整，既可以布置在设备框架的侧下方预留空间，也可以安装在设备底部的电控安装区域，安装后壳体与型材框架之间留有足够的走线间隙，

　　方便主控板的电源接线、电机接线、温度传感器接线、限位开关接线从壳体对应位置引出，不会出现线缆弯折半径过小、接插件受力拉扯的问题。壳体的接口位置完全匹配MKS Gen L V1.0主控板的接口布局，对应的USB接口、电源输入接口、电机驱动接口、扩展接口位置都做了精准的避让设计，装配后所有外接接口都可以正常插拔使用，不会被壳体结构遮挡，同时接口位置的边缘做了圆角过渡处理，避免插拔线缆时锋利的壳体边缘划伤线缆绝缘层。从安装边界来看，这款外壳的整体尺寸紧凑，不会占用过多的设备内部空间，即使是小尺寸的桌面级3D打印机，也能在框架的空余位置找到合适的安装点位，壳体的壁厚设计兼顾了结构强度与打印成本，正常使用过程中不会因为轻微的磕碰、拉扯出现壳体开裂的问题，同时合理的壁厚也能减少打印耗时，普通桌面级3D打印机即可在较短时间内完成所有壳体零件的加工。
