16引脚双列直插74HC595移位寄存器

　　做电子控制类设备的结构设计时，这类DIP封装的逻辑芯片是PCB板上最常见的直插元件之一，74HC595作为8位串行输入并行输出的移位寄存器，在数码管驱动、IO口扩展、LED点阵控制这类场景里用得极多，很多工控面板、小型实验装置、教学实训台的电路板上都能见到它的身影。做这个元件的三维建模时，首先要卡准DIP-16封装的安装边界，双列直插的引脚间距严格遵循2.54mm标准排距，两列引脚之间的跨距是7.62mm，芯片本体的长度、宽度、厚度都要和实际物料的公差范围匹配，不能出现本体过宽挡住周边焊盘、或者引脚长度不足无法穿过PCB过孔的问题。引脚部分的建模不能只做简单的圆柱拉伸，要还原直插引脚末端的轻微收窄结构，

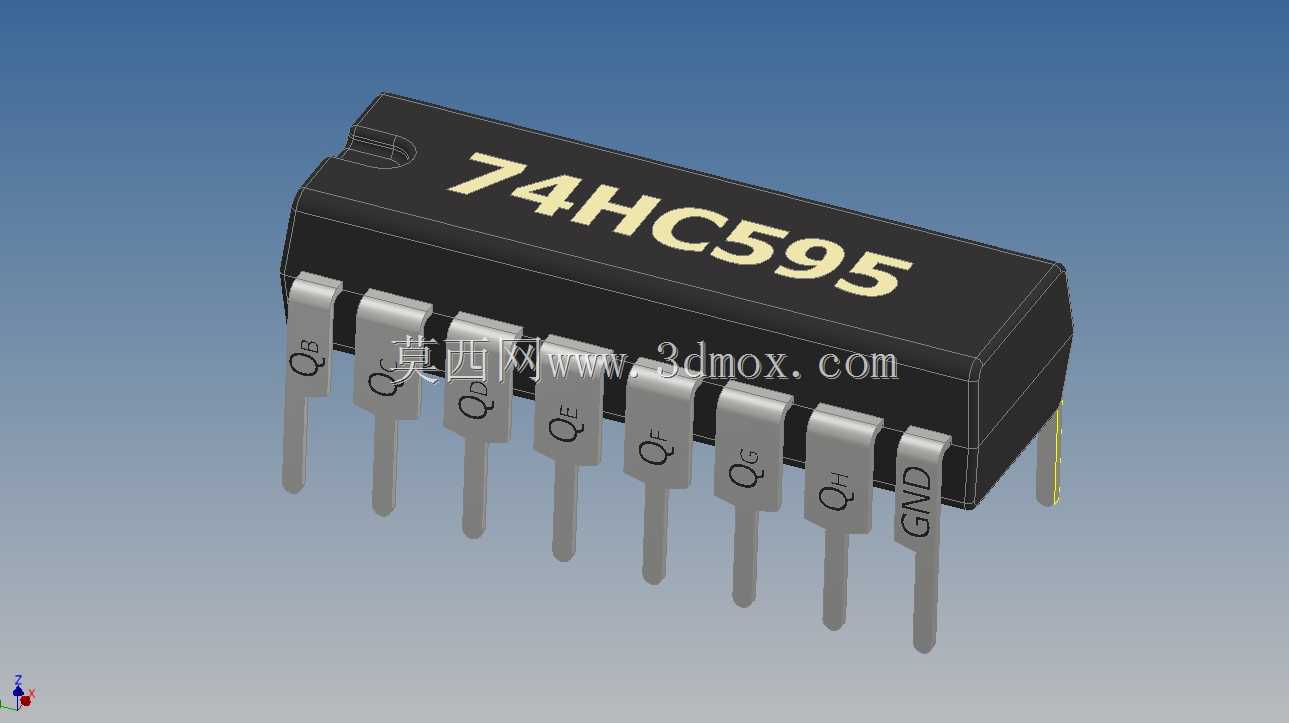

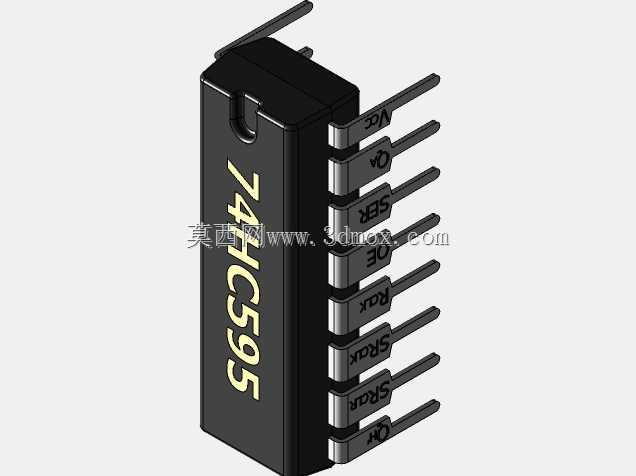

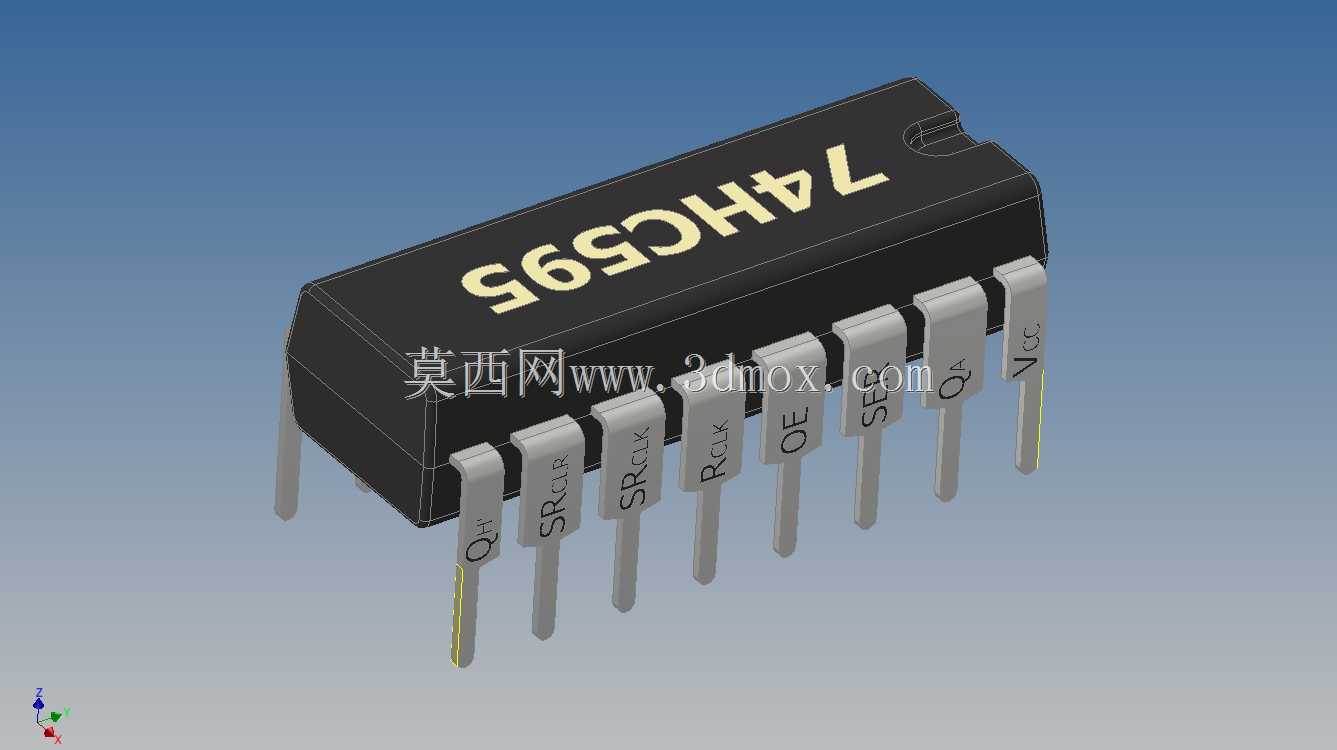

　　还有引脚靠近本体位置的冲压弯折细节，因为做虚拟装配的时候，引脚和PCB焊盘的干涉检查是很重要的环节，如果引脚的位置度偏差超过0.1mm，模拟波峰焊工序的时候就会出现引脚偏出焊盘的问题，直接影响装配可行性的判断。芯片本体表面的标识建模也做了还原，顶面的丝印字符位置、引脚侧边的功能标识都和实物对齐，比如最外侧的GND引脚、各个输出端的标识位置都对应实际芯片的丝印位置，做整机布线的时候可以直观对照引脚定义，不用反复翻查芯片手册确认引脚方位。从实际应用的角度说，这个模型主要用于PCB装配的干涉检查、整机结构的空间排布验证，很多时候做控制盒的内部结构设计，需要提前核算电路板上最高元件的高度，DIP封装的74HC595本体高度大概在5mm左右，

　　加上引脚穿过PCB背面的伸出长度，要给电路板上下两侧预留足够的安全间隙，避免盒盖压到芯片本体、或者背面引脚碰到壳体造成短路。设计建模的时候特意把芯片本体的脱模斜度做了还原，实际塑封芯片的侧面不是完全垂直的，是有微小的脱模倾角的，虽然这个角度很小，但是做高精度的装配仿真时，这些细节会影响相邻元件的间隙计算，比如两个DIP芯片并排布置的时候，本体上部的间距和下部靠近PCB位置的间距是有细微差别的，如果忽略脱模斜度把本体建成立方体，就可能出现实际装配时两个芯片上部干涉、但建模阶段没检查出来的问题。还有引脚的金属质感和本体的塑封材质区分，在做产品渲染或者装配演示的时候，可以很直观地分辨不同部件的材质，方便做结构评审的时候快速识别元件类型。

　　很多刚接触电子结构设计的工程师容易忽略直插芯片的引脚成型公差，实际生产中引脚的共面度是有要求的，建模的时候把引脚的位置公差带考虑进去，在排布周边元件的时候预留足够的安全距离，就可以避免后期生产时出现元件贴装不良的问题。另外这个芯片在使用中通常会搭配IC座使用，建模的时候也预留了IC座的装配空间，本体底部和PCB表面的间隙刚好匹配标准IC座的高度，做装配方案验证的时候可以直接搭配IC座模型做整体装配检查，不用再单独调整芯片的安装高度。从功能特性来说，74HC595只需要三个单片机IO口就可以扩展出8个输出口，在IO资源紧张的小型控制设备里可以大幅减少主控芯片的引脚占用，所以很多小型自动化设备的控制面板、教学用的实验电路板、简易的LED显示装置里都会大量用到这个芯片，准确的三维模型可以帮助结构工程师在设计阶段就完成合理的元件排布，避免后期改板调整元件位置浪费时间。建模过程中所有的尺寸都参考了主流厂商的器件手册，引脚直径、本体倒角、引脚伸出长度这些细节都经过多版实物比对，确保模型和实际物料的一致性，不管是做结构干涉检查、装配工艺模拟，还是做产品的爆炸图演示、教学演示动画，这个模型都能满足精度要求，不会出现和实际物料尺寸偏差过大导致的设计问题。
