单缸动力曲柄滑块传动结构三维设计

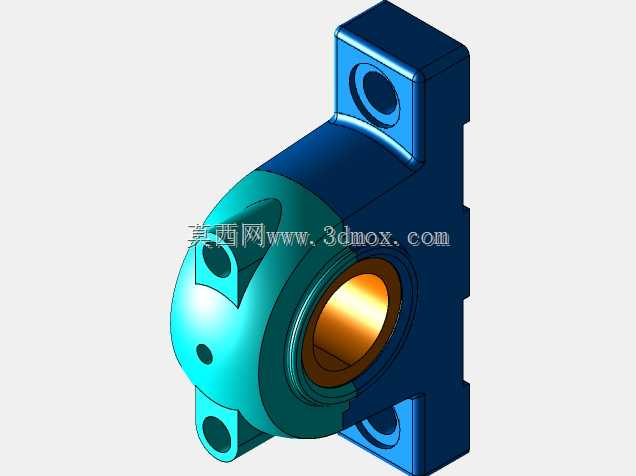

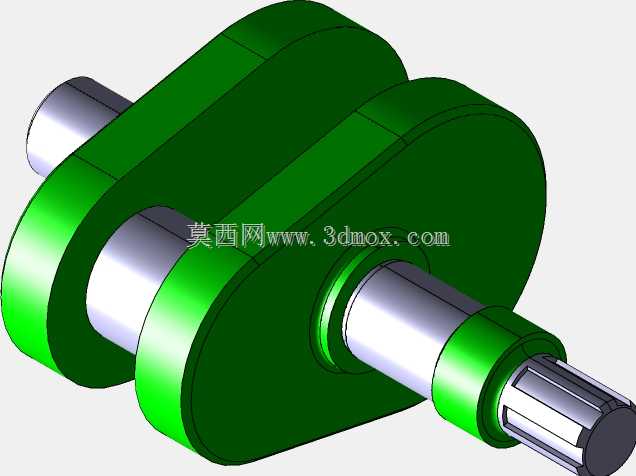

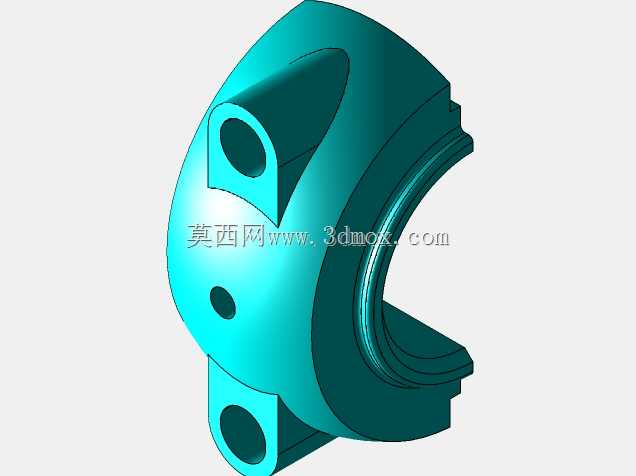

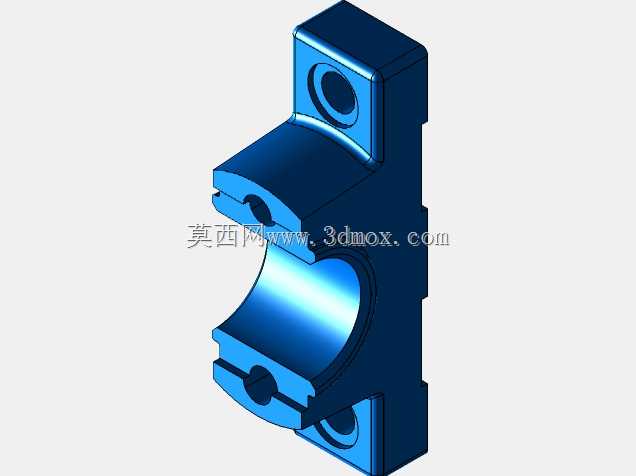

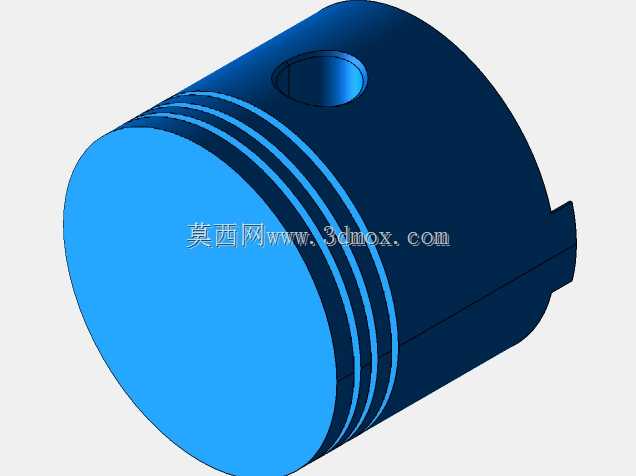

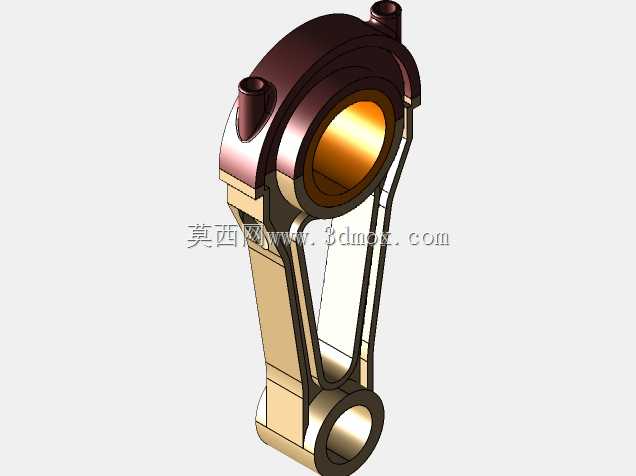

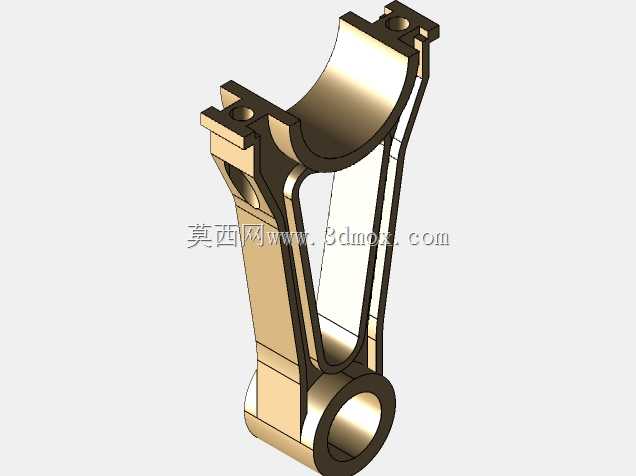

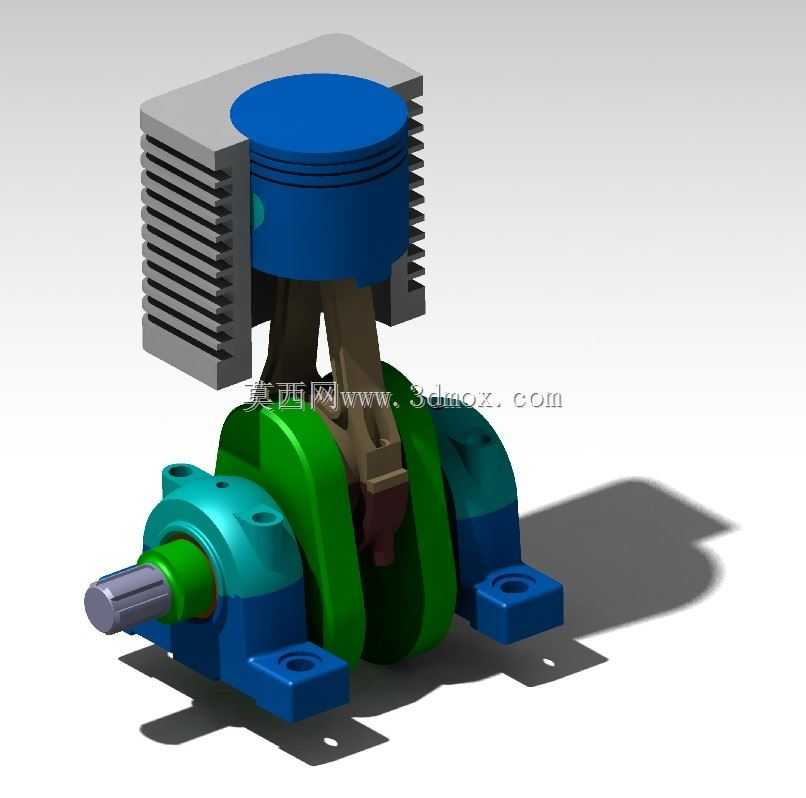

　　这套曲柄滑块传动结构，是往复式动力设备最核心的运动转换单元，日常在小型通用汽油机、教学演示教具、低压往复泵、微型空气压缩机等场景中都能见到同原理结构，核心作用是把曲柄的圆周回转运动，通过连杆的铰接传动，转化为活塞的直线往复运动，反向工况下也可将活塞端输入的直线推力转化为曲轴的旋转扭矩输出。从结构设计逻辑来看，整套模型完整还原了实际装机的所有配合部件：下部的曲轴组件通过两端带安装孔的轴承座固定在基座上，曲轴的曲柄销位置与连杆大头做铰接配合，连杆小头则通过活塞销与上部的活塞组件连接，活塞外部套有带散热鳍片的缸体结构，缸体与下部基座通过定位结构对齐，保证活塞运动的同轴度要求。实际设计这类结构时，首先要确认的是曲柄偏心距与连杆长度的比值，

　　这个参数直接决定活塞的行程长度、侧向力大小以及传动效率，通常小型动力设备中这个比值控制在1/3到1/4区间，既能保证足够的输出行程，也能避免活塞对缸壁的侧向压力过大造成异常磨损。安装边界上，下部两个轴承座的安装孔中心距是整套结构的定位基准，孔位公差需要控制在H7级精度，保证曲轴装配后没有卡滞；缸体与基座的结合面需要做平面度处理，避免装配后缸体偏斜导致活塞运动卡滞；活塞的外径与缸体内径的配合间隙需要根据工作温度、材质膨胀系数预留，常温教学演示模型的间隙可以控制在0.1-0.2mm，实际热机工况下需要根据材质热膨胀系数放大间隙，避免热态下活塞胀死在缸内。功能特性上，这套结构的运动轨迹完全遵循曲柄滑块的运动学规律，活塞在上止点、

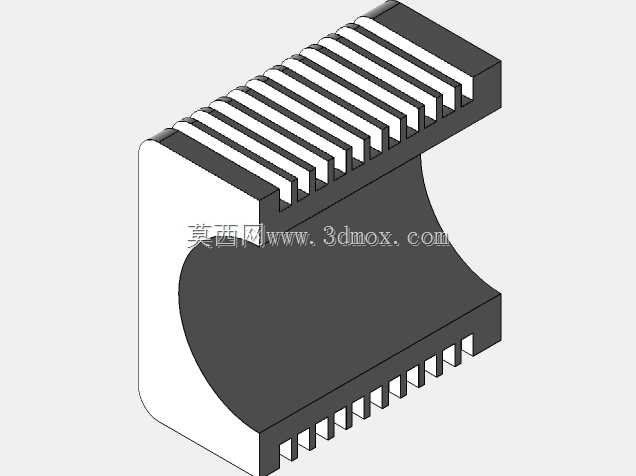

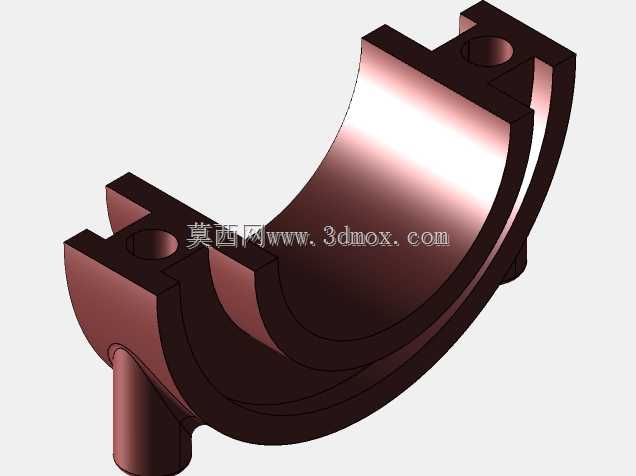

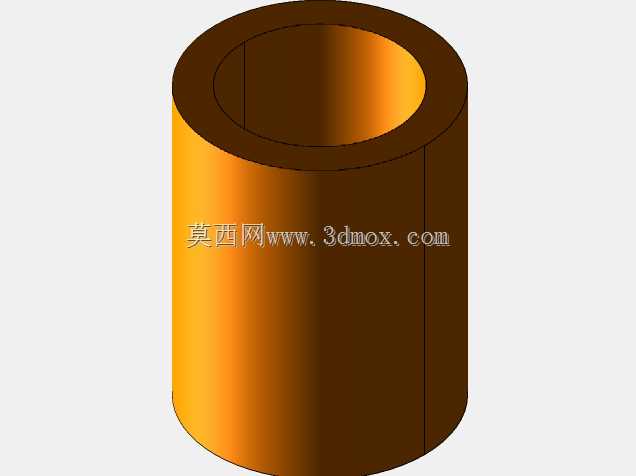

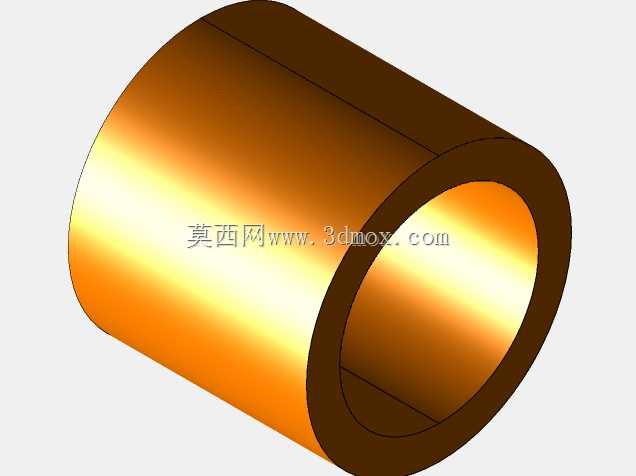

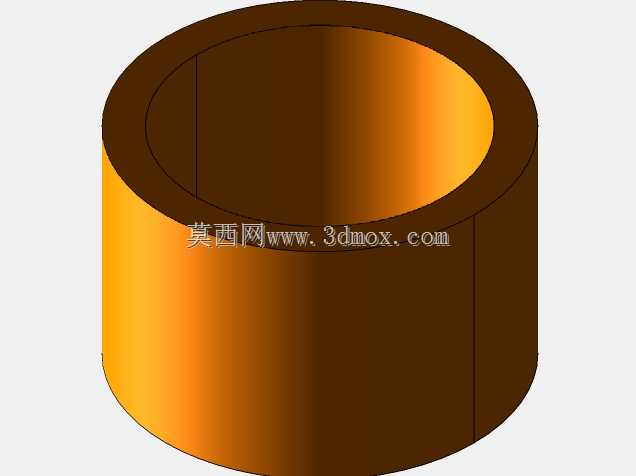

　　下止点位置时速度为零，加速度达到峰值，在行程中点位置时活塞运动速度最大，这个运动特性决定了配套的进排气、喷油点火等附属机构的正时匹配逻辑，设计时需要通过运动仿真反复验证各铰接点的受力情况，尤其是连杆大小头的铰接位置，需要做耐磨衬套的结构预留，长期运转工况下还要考虑润滑通道的布置，避免铰接点干磨造成失效。从外形结构来看，缸体外部的散热鳍片是风冷散热结构的典型设计，鳍片的间距、厚度直接影响散热效率，小型通用动力设备通常依靠飞轮带动的气流吹过鳍片带走热量，不需要额外的水冷循环结构，能大幅简化整机结构，降低维护成本。曲轴的输出端做了轴伸结构，方便连接飞轮、带轮等动力输出部件，轴伸上的键槽结构用来传递扭矩，避免运转过程中传动部件打滑。

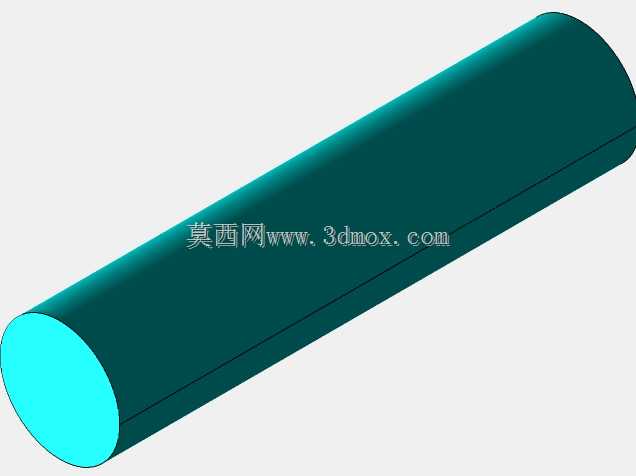

　　实际做三维建模时，各铰接位置的配合间隙需要提前预留，不能做成零间隙干涉状态，否则运动仿真时会出现报错，也不符合实际装配的工艺要求；轴承座的安装孔需要做沉台设计，用来放置固定螺栓的头部，避免螺栓突出影响其他部件的安装；活塞上的活塞销孔需要做同轴度约束，保证活塞销装配后与活塞轴线垂直，避免连杆运动时出现别劲的情况。这类结构除了在动力设备上使用，在很多需要实现圆周运动与直线运动转换的自动化设备中也有衍生应用，比如小型冲压设备的执行端、往复式送料机构等，只是根据不同的载荷、行程要求调整曲柄偏心距、连杆截面尺寸以及材质选型，重载工况下连杆会采用锻钢材质，轻载演示场景下用工程塑料材质即可满足使用要求。建模过程中需要重点关注各运动部件的包络空间，尤其是曲柄旋转时的最大外圆轨迹，不能与基座、缸体等固定部件发生干涉，通常要预留2mm以上的安全间隙，避免加工装配误差导致运动卡滞；活塞运动到上止点时，活塞顶部与缸盖之间需要预留合适的压缩间隙，这个间隙大小直接决定设备的压缩比，是动力类设备非常核心的性能参数。
