MAX7219双列直插24引脚显示驱动芯片

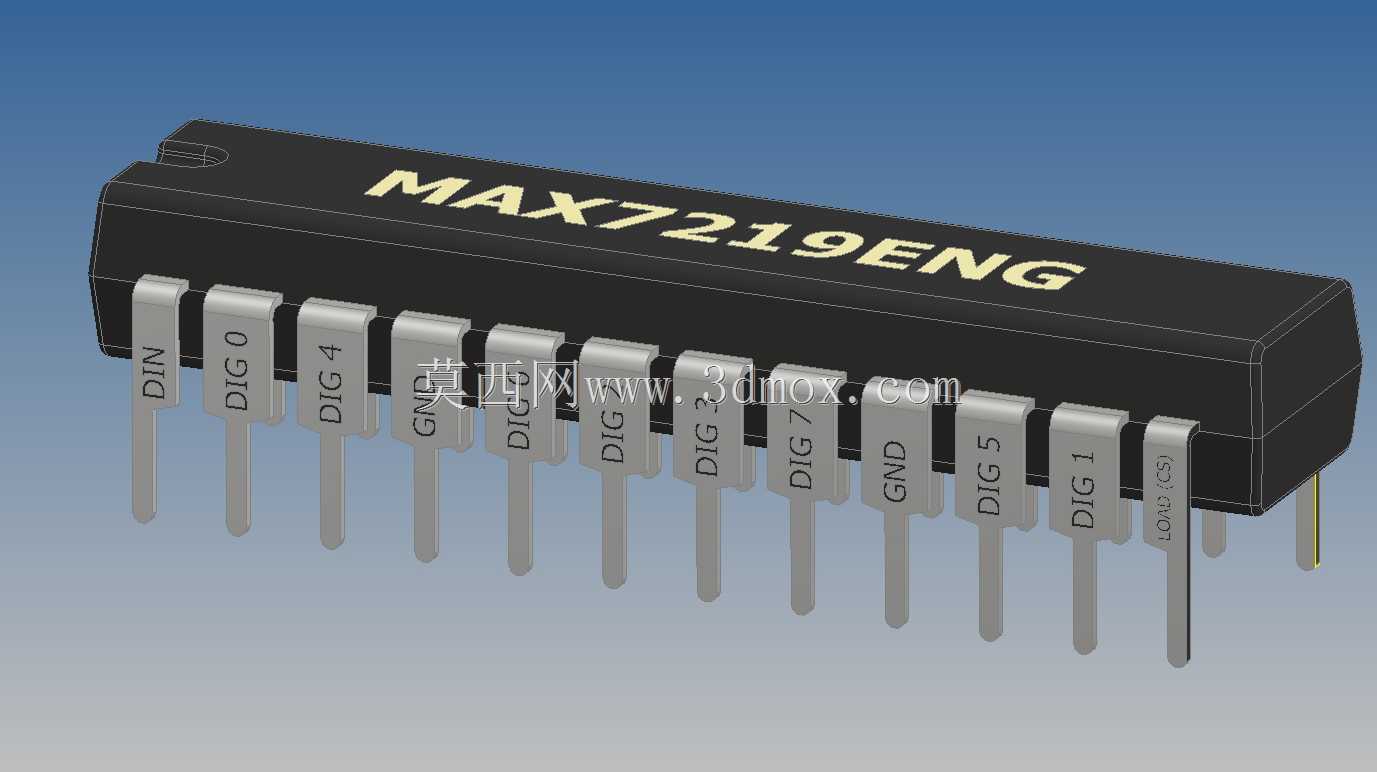

　　在工业数显面板、小型嵌入式控制终端、教学实验电路板这类需要驱动多位数码管或点阵LED的场景里，MAX7219是应用频率极高的专用驱动芯片，本次呈现的是其DIP24直插封装的三维结构，完全还原量产直插芯片的真实物理形态。做电路板结构设计时，很多新手容易忽略直插芯片的引脚成型公差与安装空间预留，这个模型精准还原了每根引脚的弯折角度、引脚间距与本体尺寸，能直接用于PCB布局阶段的结构干涉检查，避免后期打样出现芯片与周边接插件、电容、散热片碰件的问题。从实际功能来看，这款芯片专门用于对接微控制器与8位共阴数码管、8x8LED点阵，仅需三根串行通讯线就能完成全部显示数据的传输，大幅减少主控芯片的IO口占用，在老式工业计数仪表、电梯楼层显示板、

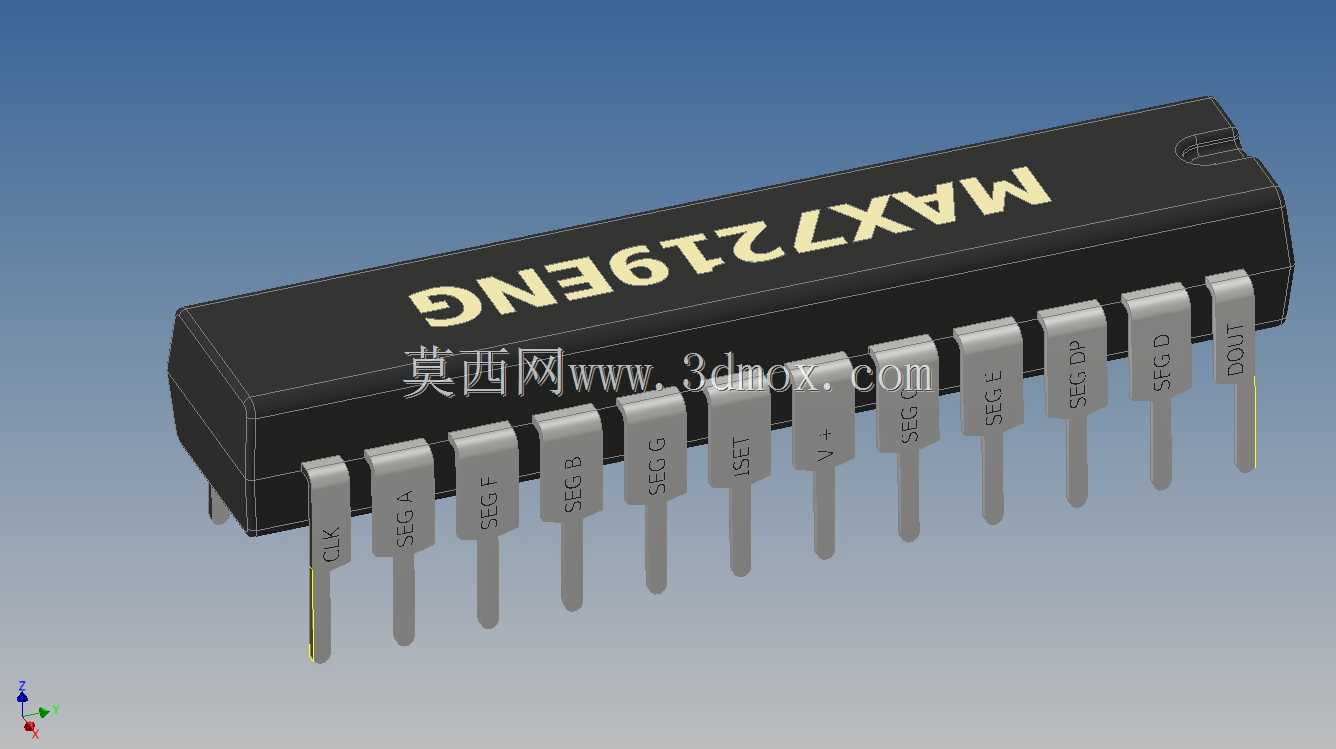

　　小型温控器面板上随处可见它的身影，很多早期的数码管时钟、DIY点阵显示屏也会选用这款直插封装的型号，因为直插封装手工焊接难度低，维修更换也比贴片封装更方便，不需要专用的热风焊台就能完成拆装。从设计还原的角度来说，建模时首先确定了芯片本体的长宽高基准，黑色塑封本体的边缘倒角、顶部的定位凹点都做了1:1还原，这个定位凹点是实际焊接时判断引脚1位置的关键标识，很多简化模型会漏掉这个细节，导致结构评审时无法模拟丝印对位的参考基准。24根引脚的排布严格遵循DIP封装的标准间距，每根引脚的根部与塑封本体的结合位置、引脚向下弯折的弧度、引脚末端的倒角都做了写实处理，引脚表面的金属质感也对应了量产器件的镀锡工艺，不会出现过于夸张的镜面反光效果。

　　在安装边界的设计参考上，这个模型可以直接提取安装孔位对应的占位尺寸，直插芯片穿过PCB后引脚伸出的长度也做了准确还原，做波峰焊治具设计时，可以直接参考这个模型的引脚伸出长度设置治具的避让槽深度，避免出现引脚顶到治具导致芯片浮高的问题。另外芯片本体侧面的合模线细节也做了还原，这是塑封芯片生产时必然存在的工艺特征，做产品外观渲染或者结构爆炸图时，这个细节能大幅提升模型的真实感，不会出现工业模型过于光滑失真的问题。在实际设备选型阶段，结构工程师可以直接调用这个模型完成PCB与外壳的间距校核，比如数显面板的外壳视窗位置，需要对应数码管的显示区域，而MAX7219作为驱动芯片通常布置在数码管的背面，

　　模型的准确尺寸能帮助工程师计算PCB与外壳内壁的安全距离，避免芯片本体顶到外壳加强筋导致装配不到位。很多学生做课程设计时，容易在封装库调用时选错DIP封装的宽度，导致画出来的PCB板芯片插不进去，对照这个三维模型核对封装尺寸，就能快速发现封装库的尺寸错误，减少打样报废的概率。另外这款芯片的引脚定义排布也在模型上做了对应标识，DIN、GND、DIG系列引脚的位置完全和实物一致，做教学演示模型时，可以直接用来讲解芯片的接线逻辑，不需要额外对照 datasheet 反复核对引脚位置。从结构可靠性的角度来说，直插封装的芯片比贴片封装的耐机械冲击性能更好，在一些振动较大的工业设备上，比如小型冲床的计数面板、输送机的速度显示单元，选用直插封装的MAX7219能减少震动导致的引脚脱焊问题，这个模型的引脚直径还原了真实器件的尺寸，在做焊盘设计时，可以参考引脚直径确定焊盘的孔径与环宽，保证焊接后的机械强度。
