双缸卧式蒸汽机演示教学结构模型

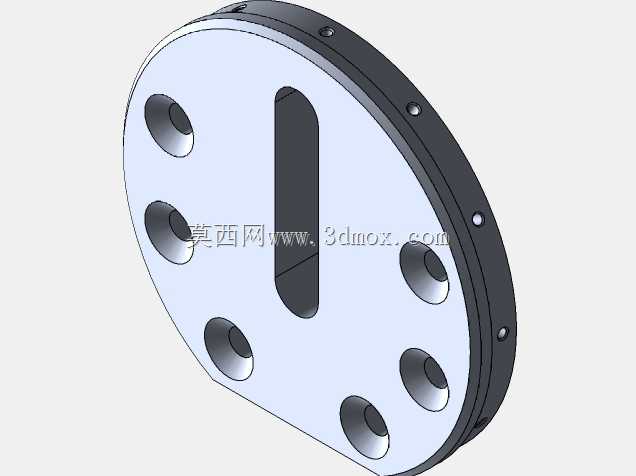

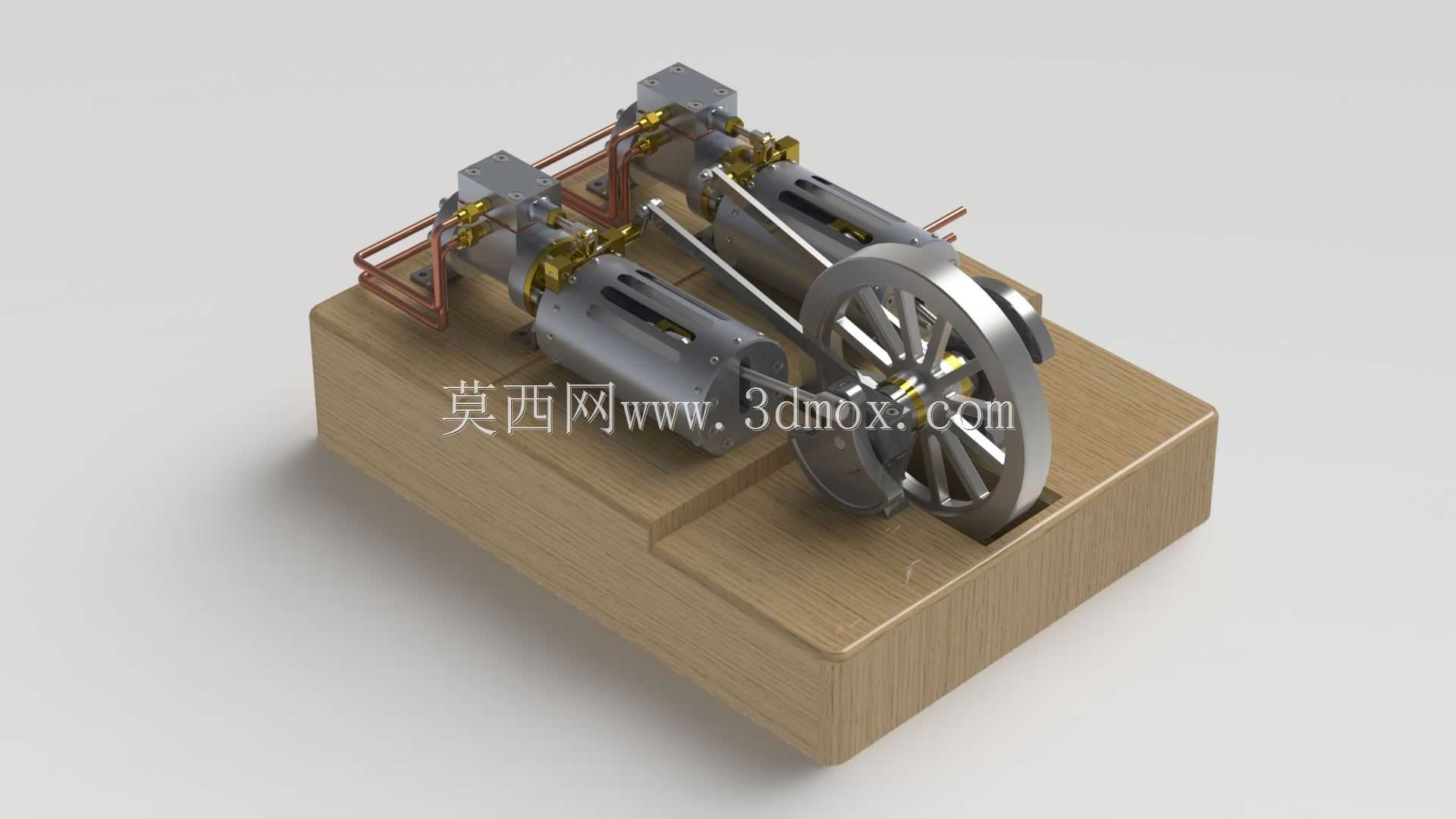

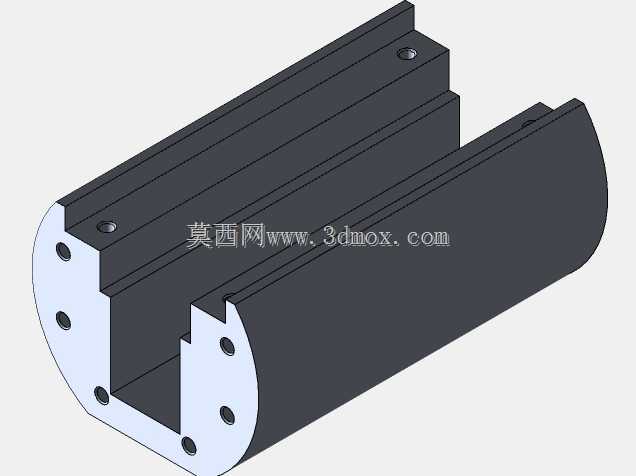

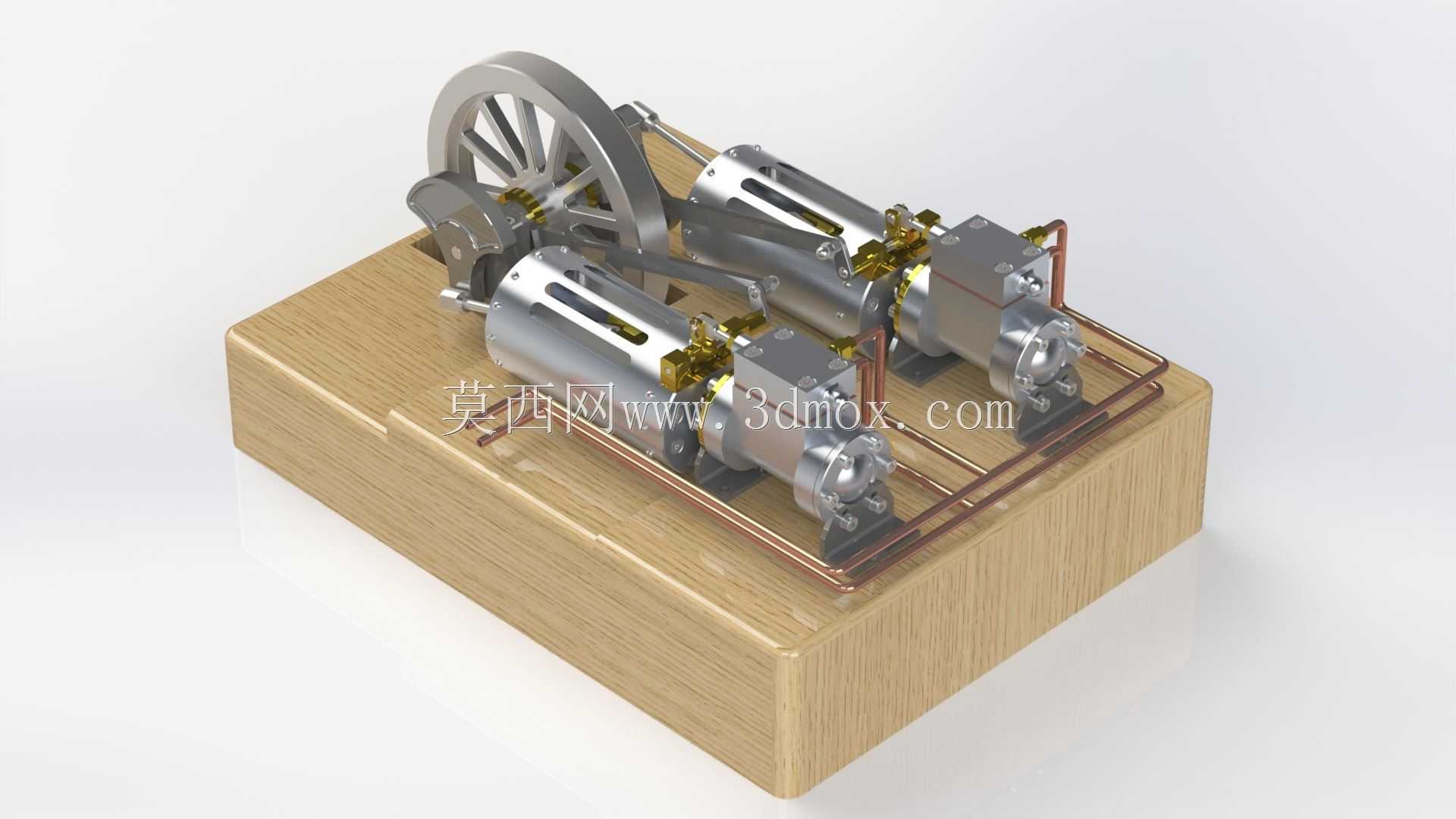

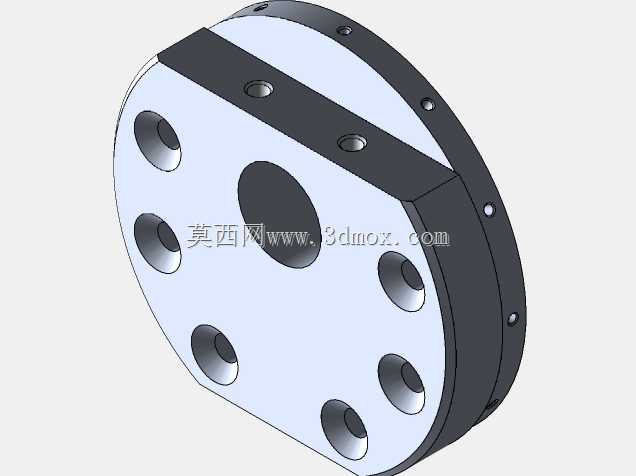

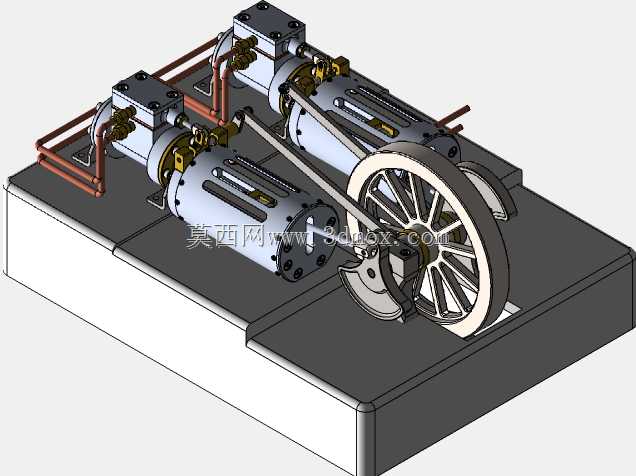

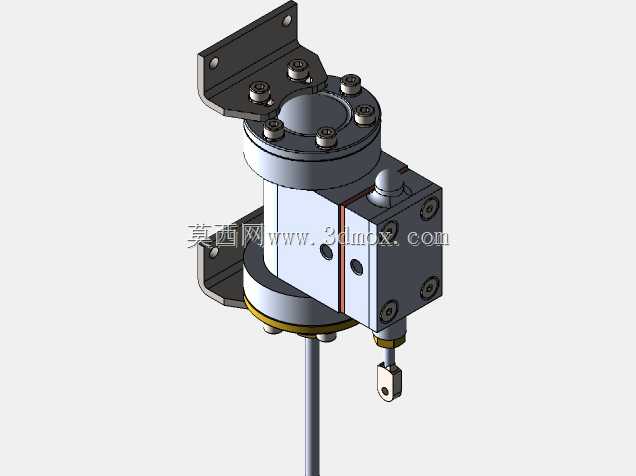

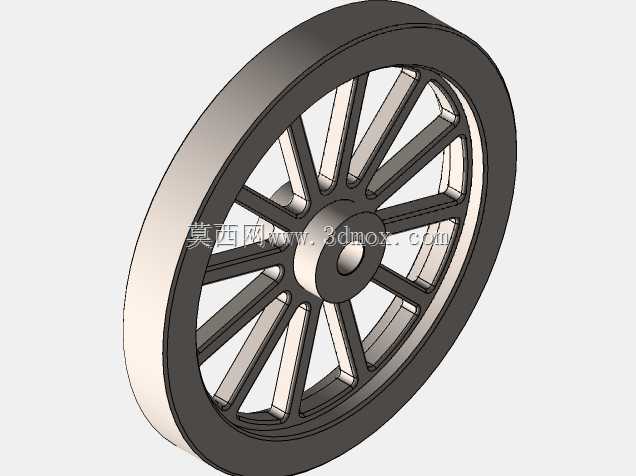

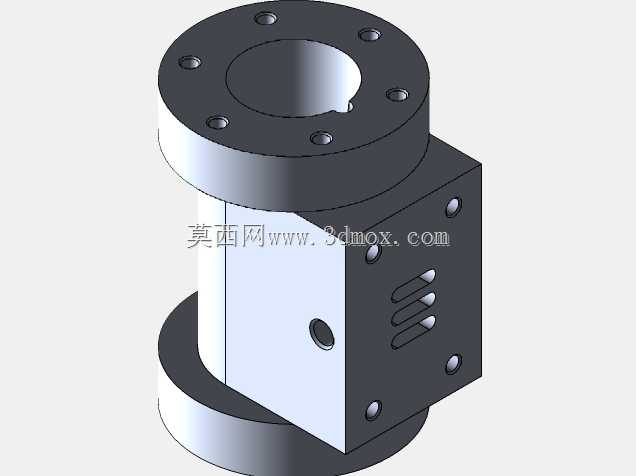

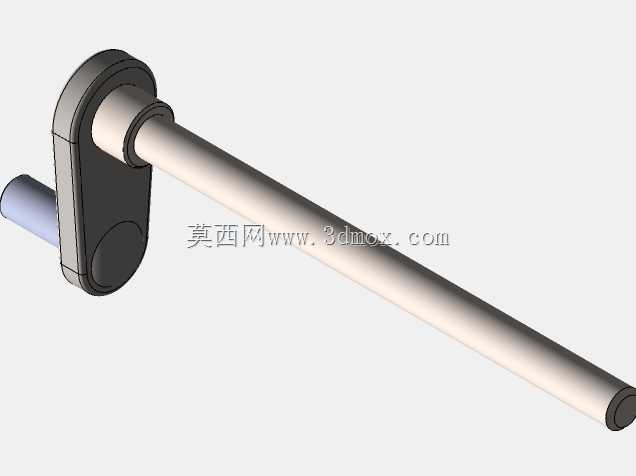

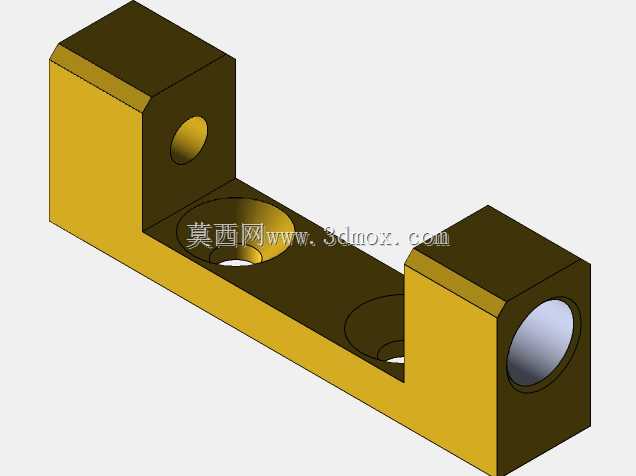

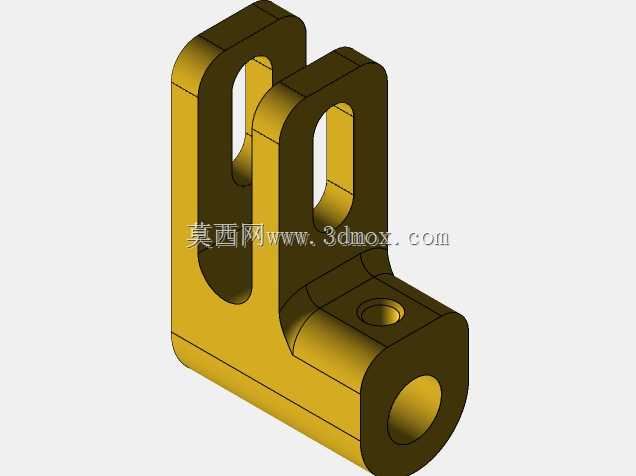

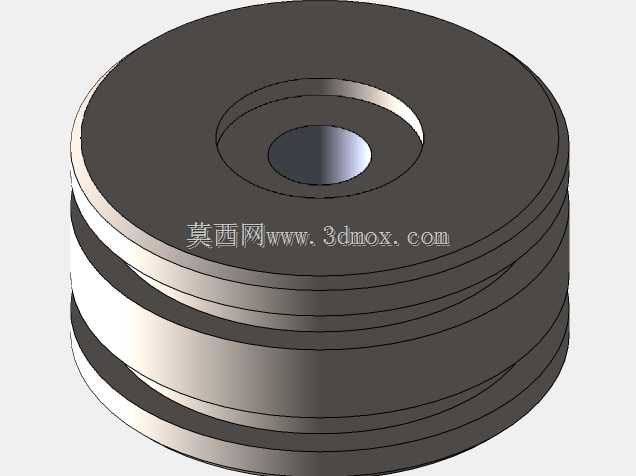

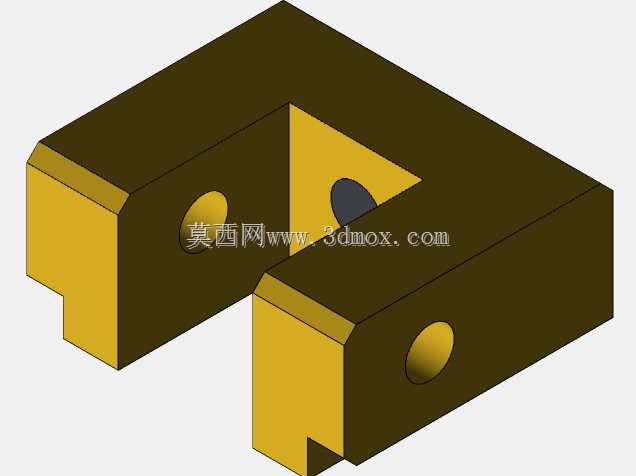

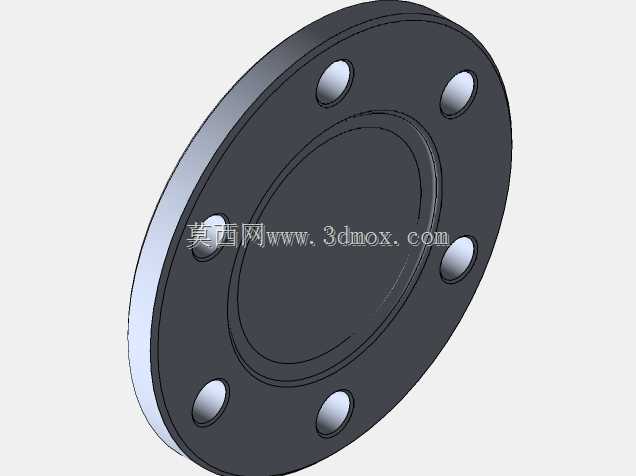

　　这款双缸卧式动力装置的演示模型，核心还原了早期往复式蒸汽动力的完整传动逻辑，在工科院校的热能动力导论、机械原理课堂上，常作为具象化教具，帮学生打通热力学能量转换到机械运动输出的认知链路，也会出现在工业科普展馆的动力发展史展区，让参观者直观理解第一次工业革命核心动力装置的运行逻辑。不同于工业场景中驱动轧机、水泵、发电机组的大功率卧式蒸汽机，这个模型将整套动力单元集成在实木基座上，所有运动部件无额外壳体遮挡，能清晰观察到每一处动力传递的细节。从结构设计逻辑来看，两个平行布置的卧式气缸采用错相位配气设计，避免了单缸蒸汽机死点位置无法自启动的问题，曲轴输出端直接连接大直径辐条式飞轮，飞轮的转动惯量设计经过匹配计算，

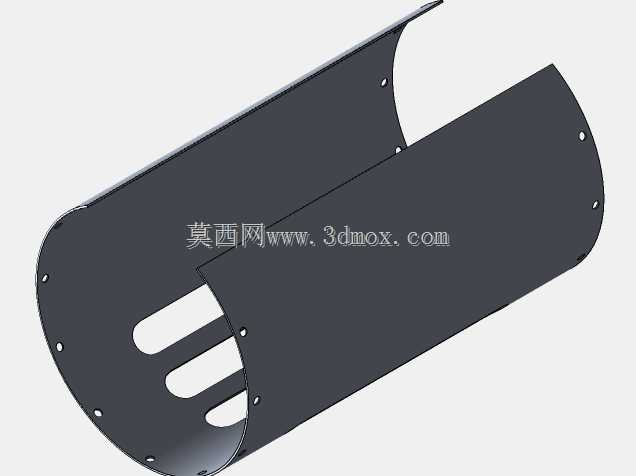

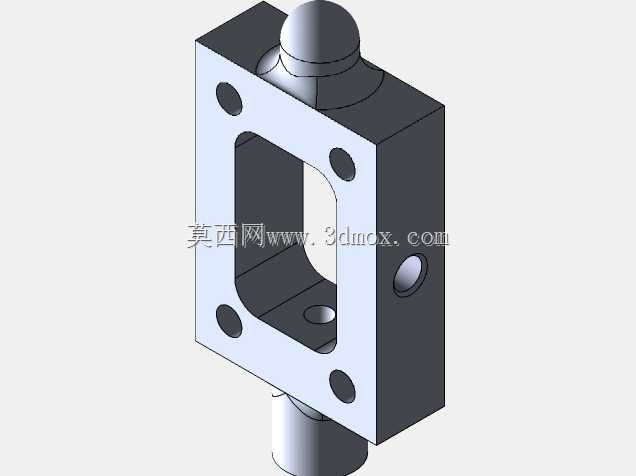

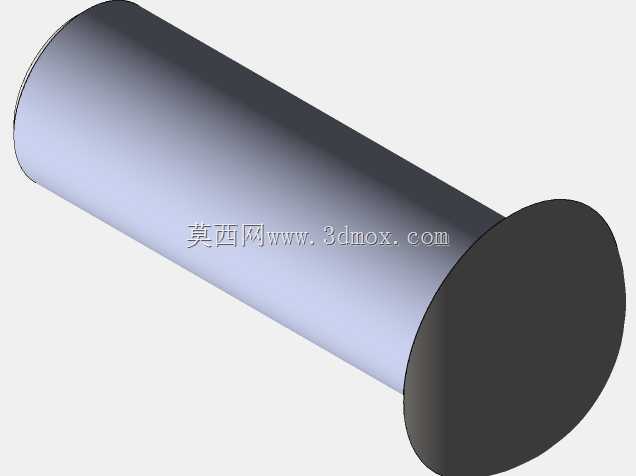

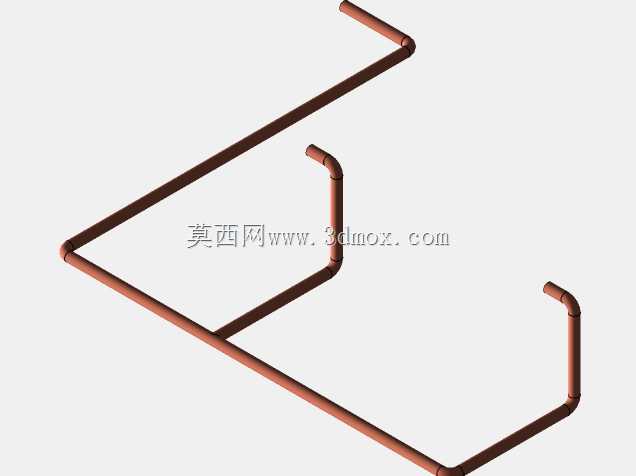

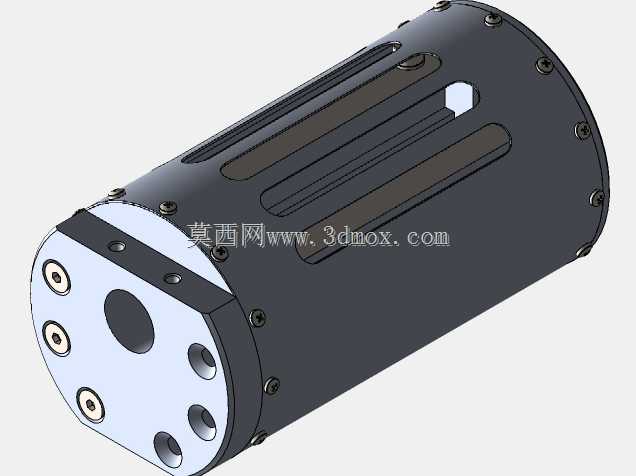

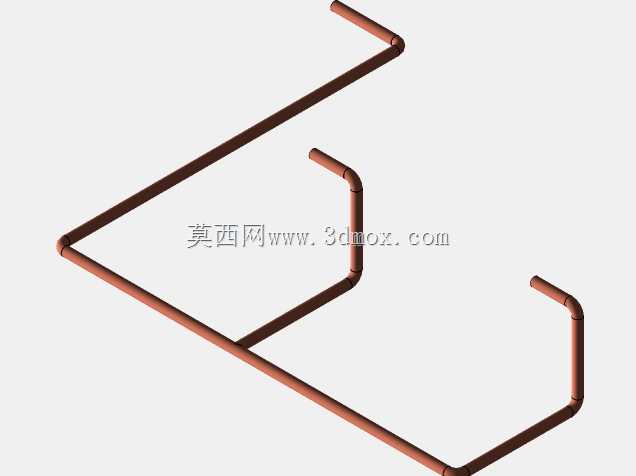

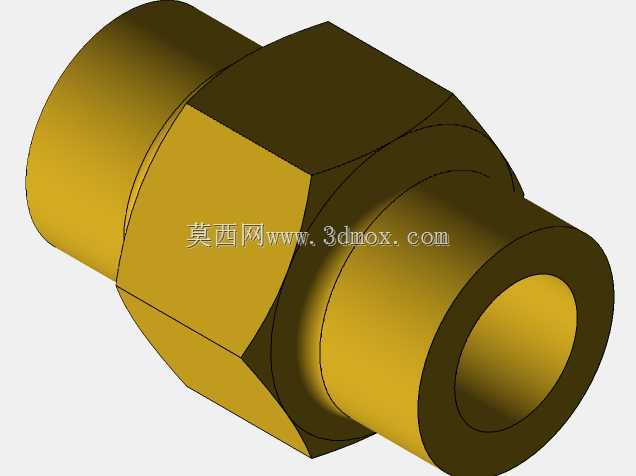

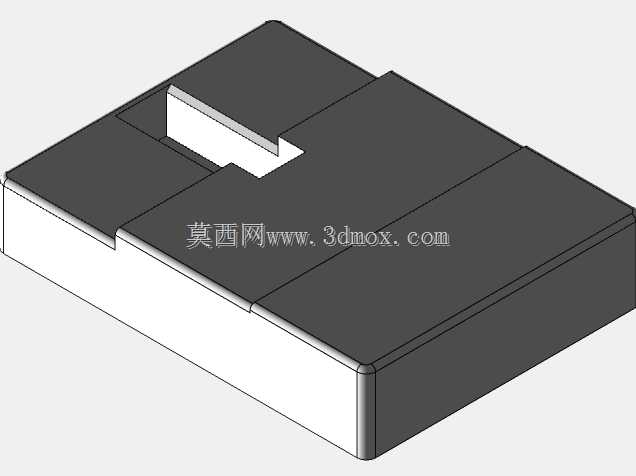

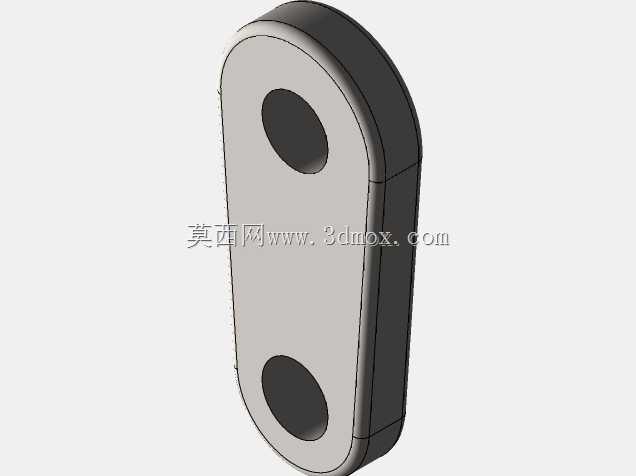

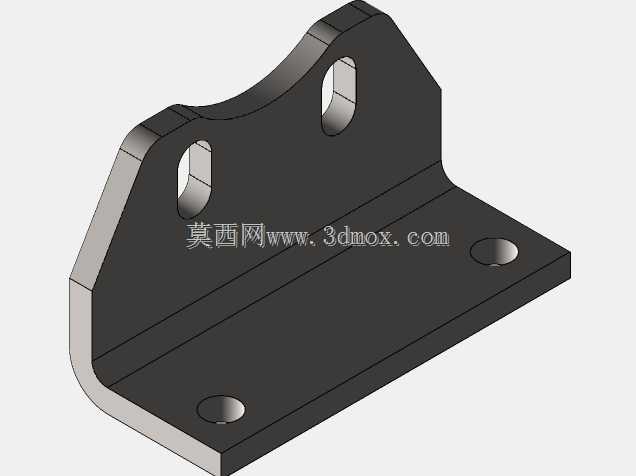

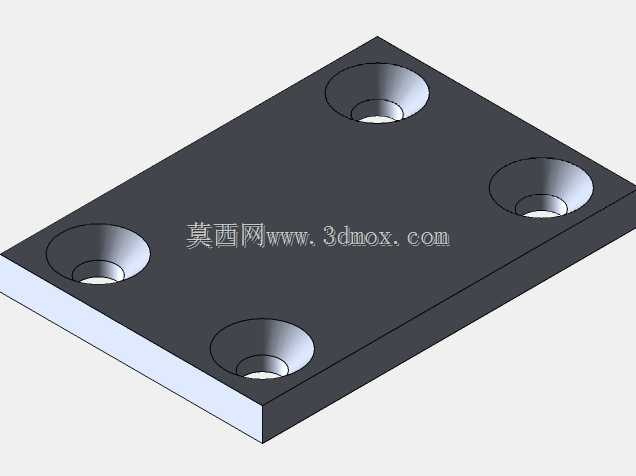

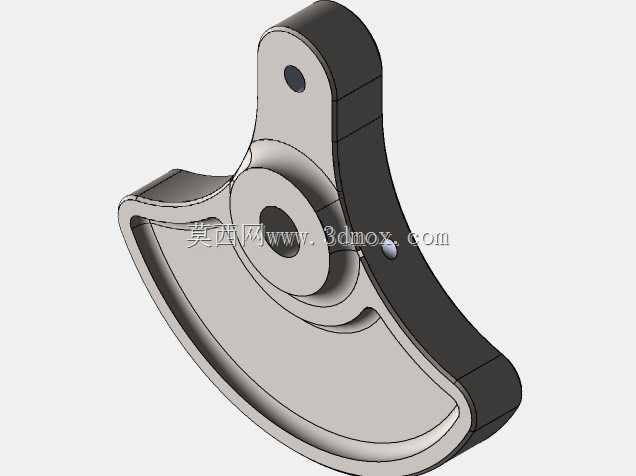

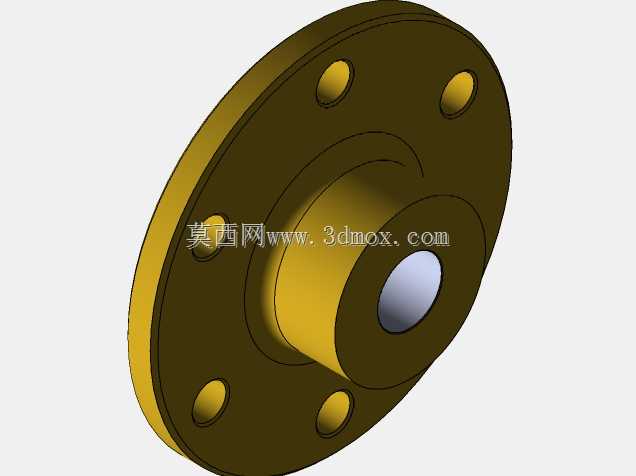

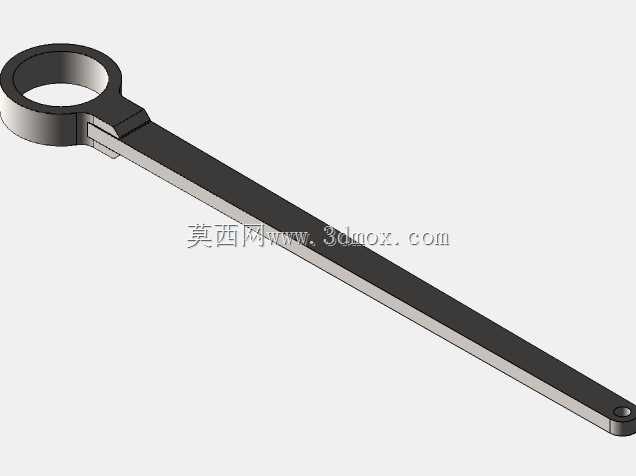

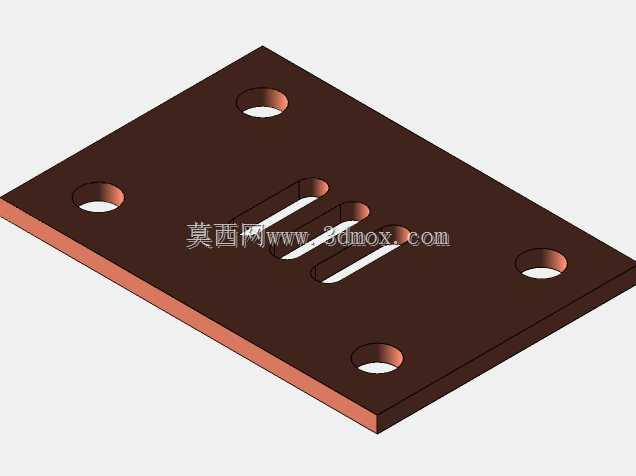

　　既可以储存做功冲程的多余动能，带动活塞完成排气、进气、压缩的非做功行程，也能让整个动力输出的转速更平稳，不会出现明显的转速脉动。配气机构采用滑阀式结构，通过连杆与曲轴的偏心轴段联动，精准控制进排气管路的通断时序，铜质管路的走向完全参照实际蒸汽机的蒸汽流向布置，从模拟的蒸汽输入接口分两路接入两个气缸的配气阀组，做功后的废气管路也顺着气缸侧部排布，不会干涉运动部件的行程。安装边界方面，整套模型的基座采用规整的长方体实木结构，底部为全平面设计，不需要额外的地脚固定，直接放置在水平台面上即可稳定运行，基座的长宽尺寸预留了足够的操作空间，周边不会有突出的尖锐部件，适合教学场景下近距离观察甚至手动盘车演示。在功能特性上，

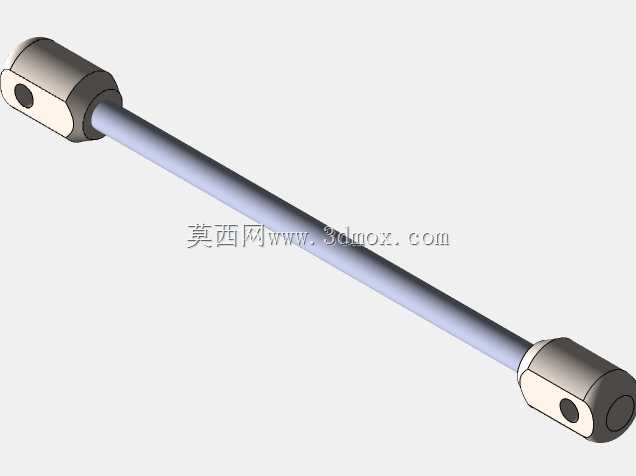

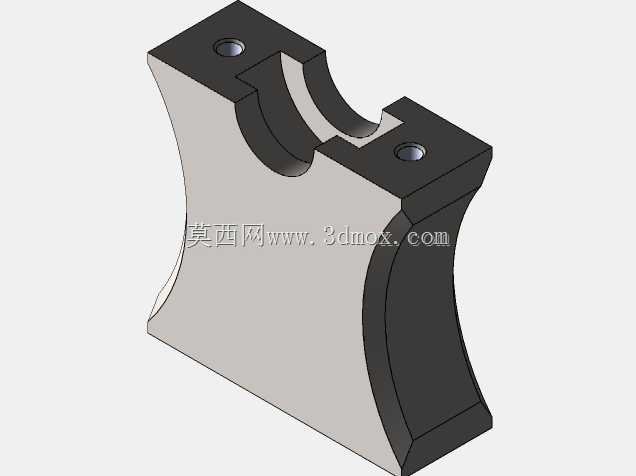

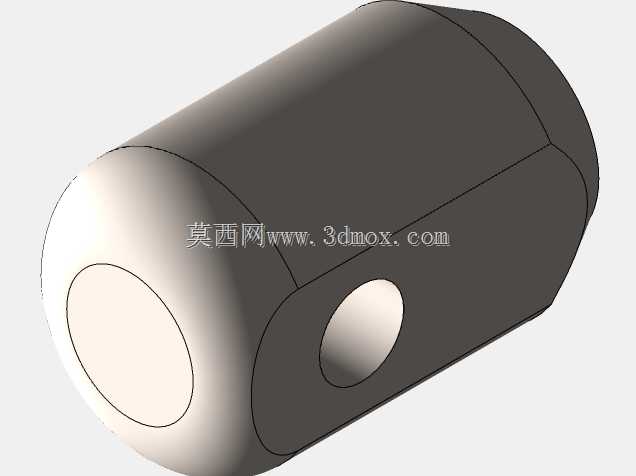

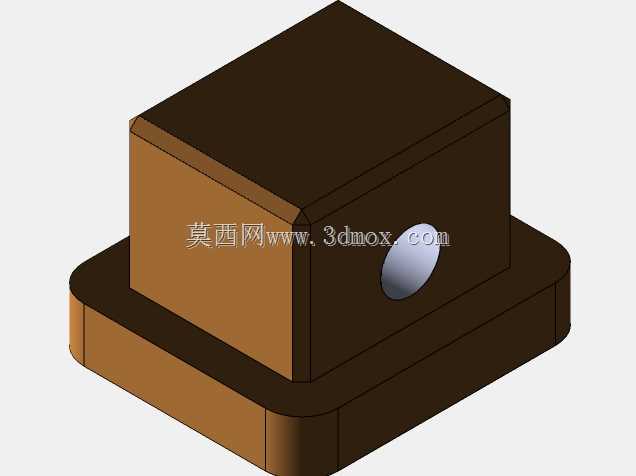

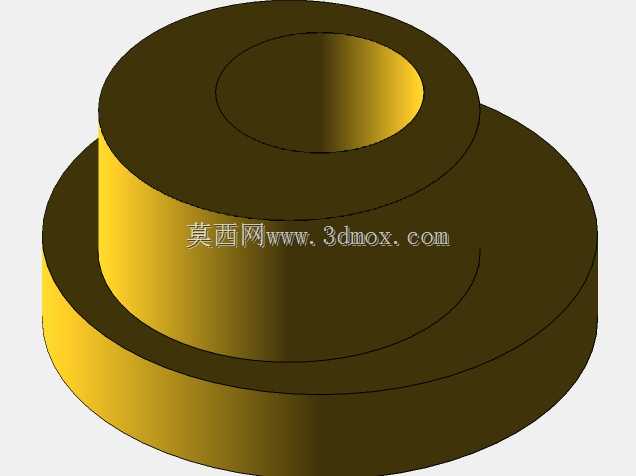

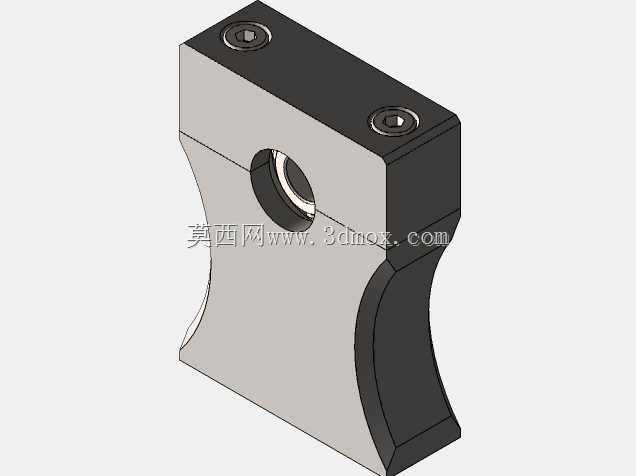

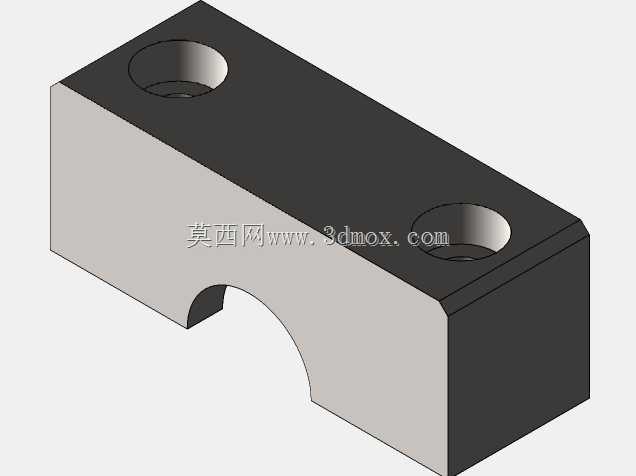

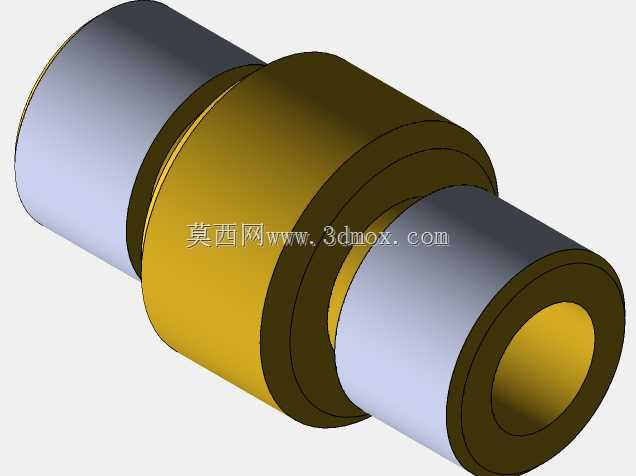

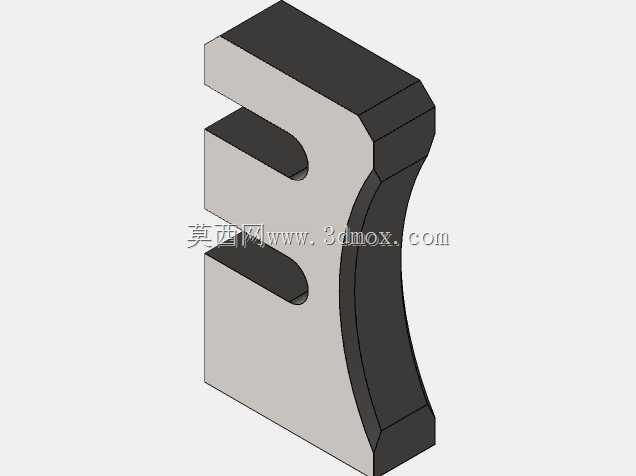

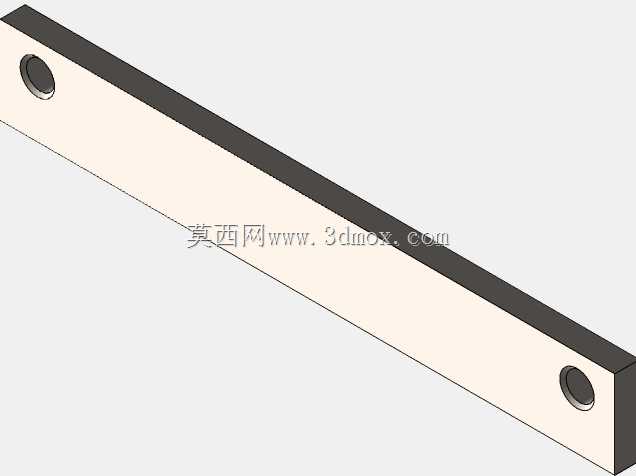

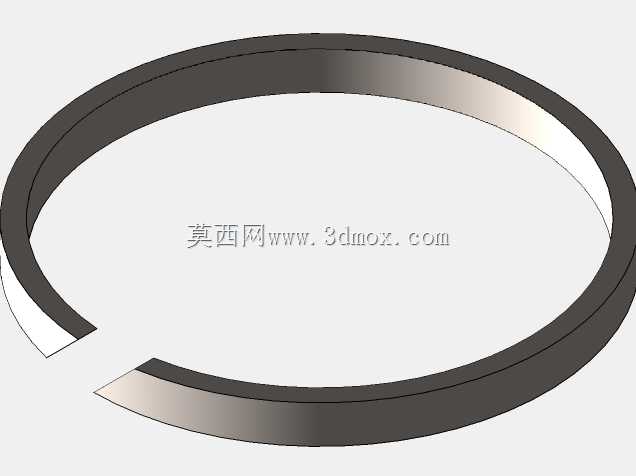

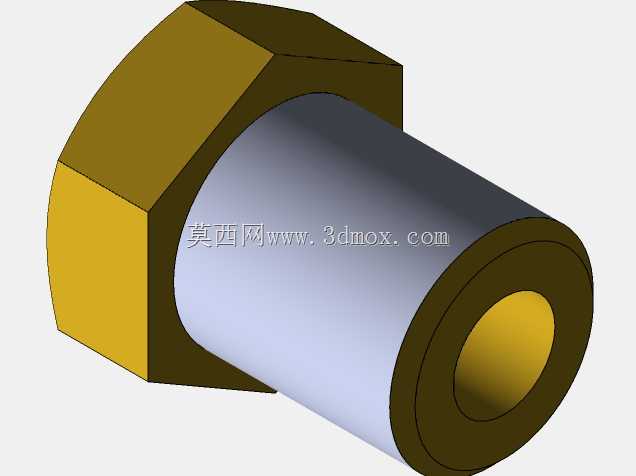

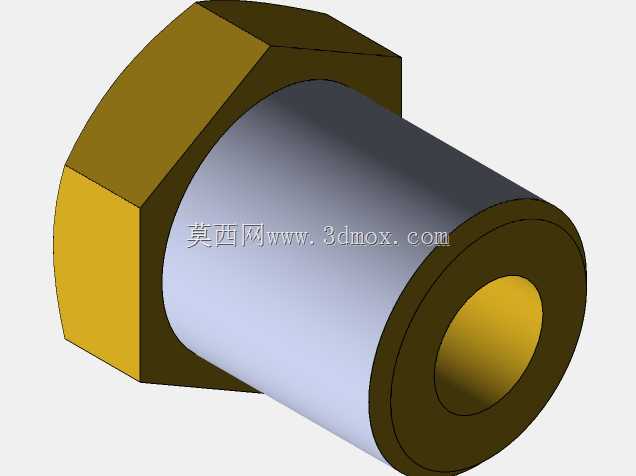

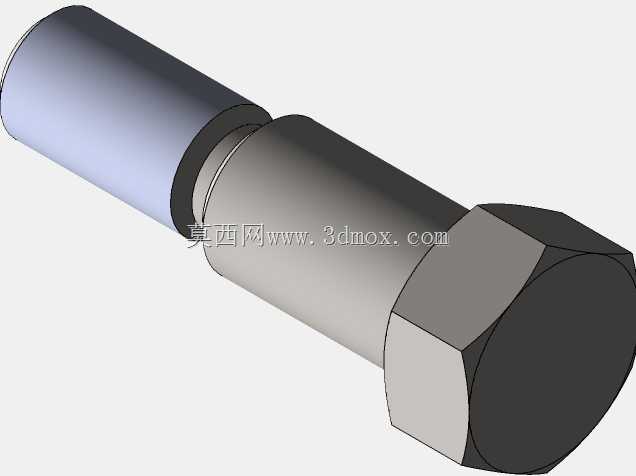

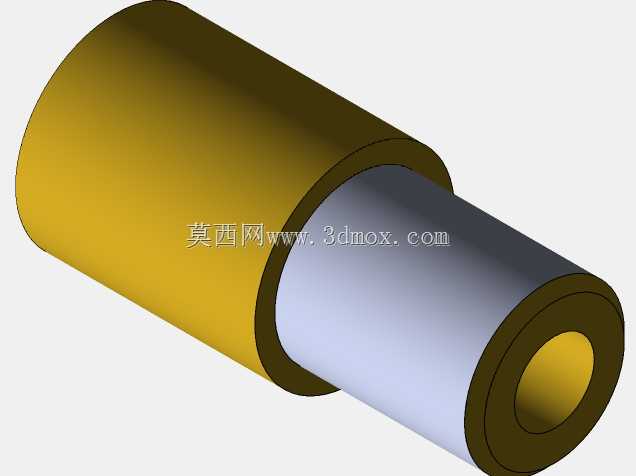

　　模型的所有运动副都做了间隙适配，活塞与气缸壁、曲轴与轴承座、连杆铰接点的配合公差参照小型精密机械的标准设计，手动转动飞轮时没有卡滞点，整套传动链路的阻力极小，能直观看到两个活塞的往复运动如何通过连杆转化为飞轮的旋转运动。设计过程中没有照搬大型工业蒸汽机的等比例缩小，而是针对演示场景做了结构简化，去掉了实际设备上的保温层、调速器、安全阀等附属部件，把核心的动力产生、传递、输出结构全部外露，同时保留了真实蒸汽机的关键结构特征，比如气缸的散热鳍片、配气滑阀的调节结构、铜质管路的连接接头，不会因为简化而让学习者对真实设备产生结构认知偏差。从实际应用的延伸角度看，这套模型的结构逻辑也能帮从业者理解往复式动力机械的通用设计思路，

　　比如多缸错相位布置降低输出脉动、飞轮惯量匹配转速稳定性、配气/供油正时与曲轴转角的联动关系，这些设计逻辑在后续的内燃机、往复式压缩机等设备上都有延续应用。模型的气缸采用卧式水平布置，相比立式蒸汽机重心更低，在基座上的稳定性更好，两个气缸对称分布在曲轴两侧的布局，也让运动部件的惯性力得到部分平衡，运行时的振动更小，这也是卧式蒸汽机在早期工业场景中被广泛应用的核心优势之一，不需要特别厚重的混凝土基础就能稳定运行，适合安装在厂房的低层甚至移动设备上。
