DC面板安装电源插座DS-223B结构设计

　　在低压直流供电的各类电子、小型机电设备中，面板式直流电源插座是实现外部电源接入、设备内置电池充电的核心接插部件，常见于桌面式检测仪器、小型工控终端、民用消费电子、便携测量设备的壳体面板上，承担着电源导通、接插定位、插拔寿命保障的作用。这款DS-223B规格的5.5×2.1mm直流插座，采用面板内嵌式安装结构，设计阶段完全对照实物样品与公开 datasheet 的尺寸链进行逆向校核，内部接触弹片、绝缘基座、金属外壳、安装锁止结构全部做了实体建模，没有做简化省略，能够直接用于设备面板的开孔干涉校验、装配模拟，也可以作为接插件标准件导入整机BOM对应的三维装配环境中。

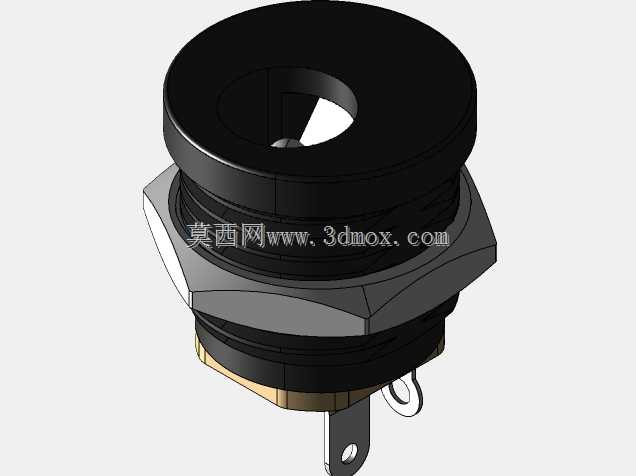

　　从实际使用场景来看，这类插座需要承受日常频繁的电源插头插拔动作，同时要在设备壳体上实现稳固固定，避免插拔过程中插座移位、引脚脱焊的问题。设计时首先确定了面板安装的核心边界：插座自带外螺纹锁紧结构，配套六角锁紧螺母可以从面板外侧将插座本体压紧在面板开孔处，适配常规厚度的设备钣金或塑料面板，安装开孔的直径、螺纹段的长度都做了精确还原，结构工程师在做面板开孔设计时，可以直接调取模型测量安装位的避让尺寸，不需要额外核对二维手册的参数，避免出现开孔过大导致插座松动、开孔过小无法装配的问题。

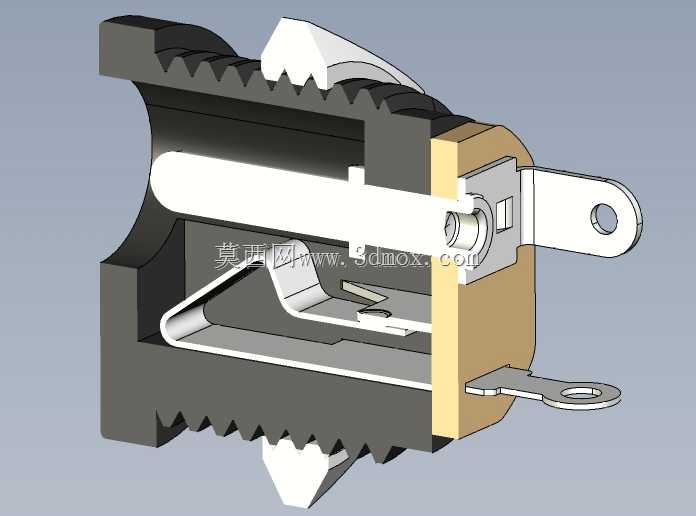

　　内部结构的建模重点还原了接触导通的核心部件：中心插针接触弹片、外侧负极接触弹片都按照实际冲压件的形态做了折弯还原，弹片的接触角度、弹性形变空间都和实物保持一致，能够直观展示插头插入后弹片的接触位置，方便工程师评估接插时的导通可靠性，也可以用于演示插拔过程中的结构运动关系。绝缘基座采用耐高温绝缘材质对应的结构形态，将两个极性的导电部件完全隔离开，避免极间短路的风险，基座和金属外壳的卡扣配合结构也做了完整呈现，还原了插座本体的装配固定逻辑。

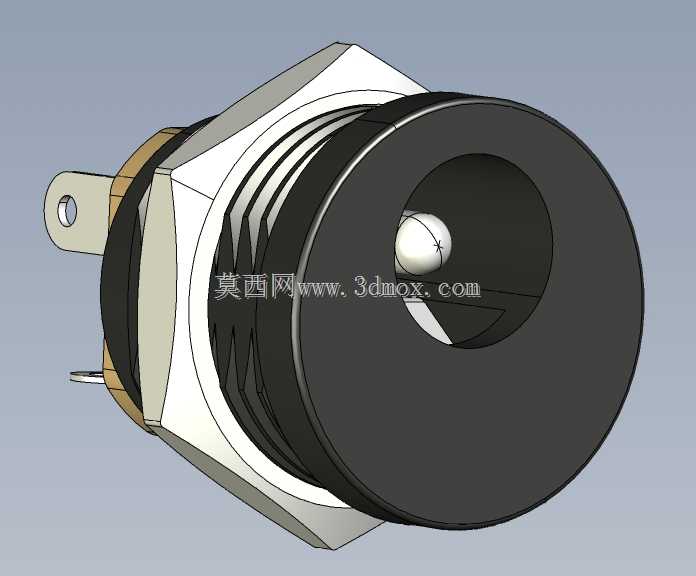

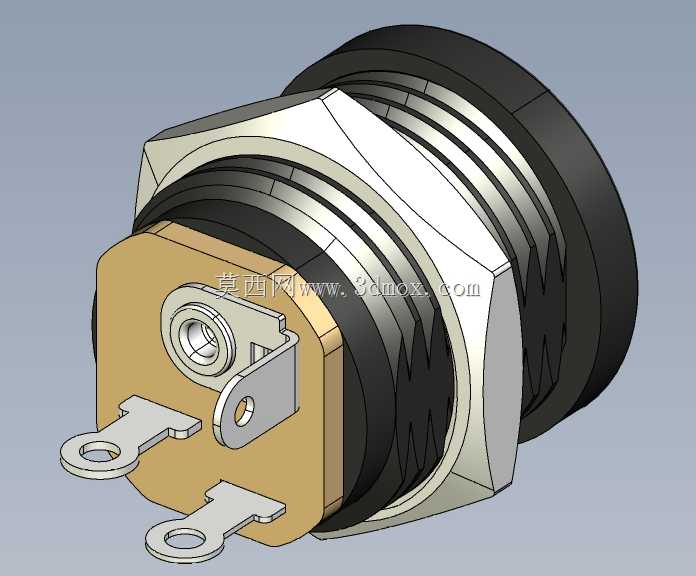

　　从外形尺寸来看，插座外露于面板外侧的部分做了防滑滚花设计，和常见的DC插座外观保持一致，插入导向的倒角结构也做了还原，能够让插头在插入时自动对中，减少插针偏斜导致的接触不良问题。后侧的焊片引脚采用卧式焊片设计，分别对应正极、负极以及额外的定位固定引脚，引脚的开孔尺寸、伸出长度都符合常规手工焊接、波峰焊接的工艺要求，工程师在设计内部PCB布局时，可以直接对照引脚位置预留焊盘空间，评估引脚和周边元器件的安全距离，避免出现焊盘和元件干涉、焊接操作空间不足的问题。

　　在结构细节处理上，插座的金属外壳做了台阶限位设计，安装时台阶面贴合面板内侧，配合外侧的锁紧螺母实现双向夹紧，即使受到较大的插拔侧向力，也不会出现插座轴向窜动的问题。内部弹片的固定端嵌装在绝缘基座的卡槽内，不会因为多次插拔导致弹片移位、接触压力下降，建模时还原了卡槽和弹片的配合间隙，能够直观展示内部零件的装配关系。对于需要做设备整机可靠性仿真的场景，这个完整的模型可以直接导入仿真环境，评估插拔力对面板安装结构的影响，也可以用于做整机的布线避让检查，确保电源引线和插座引脚连接后，不会和壳体内的其他结构件产生挤压磨损。

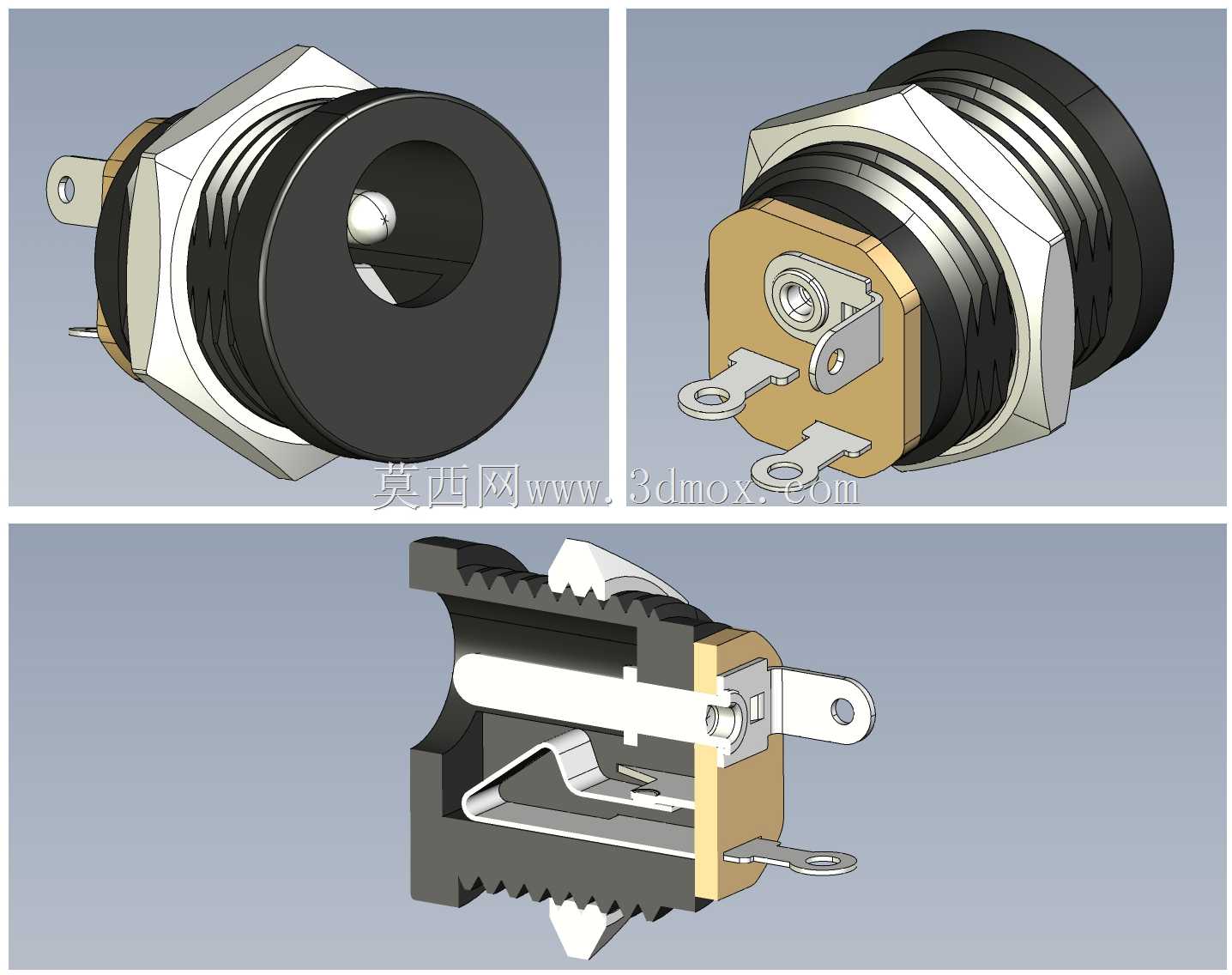

　　不同于很多简化的接插件模型只做外形轮廓，这个模型把内部的每一个冲压弹片、绝缘隔层、锁紧螺纹、焊片引脚都做了独立的实体建模，拆分了各个装配零件，既可以用于整机装配的干涉检查，也可以用于接插件本身的结构参考，对于做同类插座开发、或者做设备整机结构设计的工程师来说，能够减少大量的测绘核对时间，直接将模型作为标准件纳入设计库，在面板布局、结构评审时直接调用，提升设计效率，避免因为接插件尺寸核对错误导致的开模、装配返工问题。
