5.5x2.5规格DC面板安装电源插座接头结构

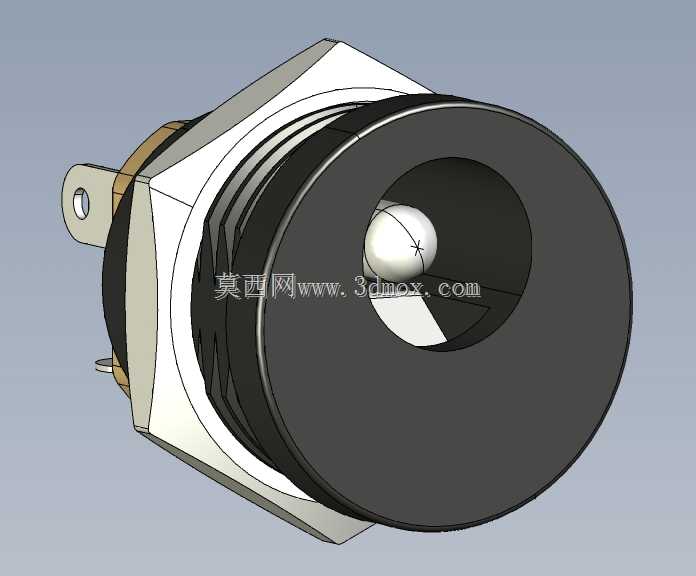

　　在低压直流供电的各类电子、工控设备面板供电接口设计中，这类5.5mm外径、2.5mm内芯规格的DC电源插座是应用覆盖极广的接插部件，从桌面式工业检测仪表、小型测控终端，到嵌入式工控机、外置供电的传感信号采集模块，再到民用消费类电子设备的外置供电输入端口，都能见到该类接插件的身影。不同于板载直焊式的DC插座，这款采用面板嵌入式安装结构，通过自带的外螺纹配合锁紧螺母，可以牢牢固定在设备壳体的开孔位置，避免频繁插拔导致的焊点松脱、接口移位问题，适配厚度在一定范围内的金属、塑料设备面板，安装后接口端面与面板表面齐平度可控，不会出现突出过多或者凹陷过深导致插头无法插合到位的情况。

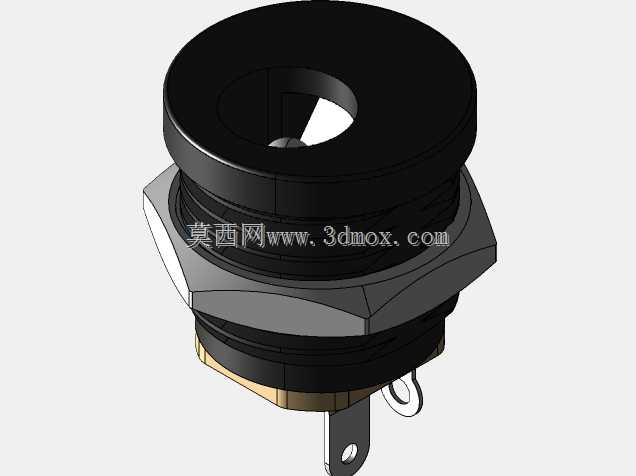

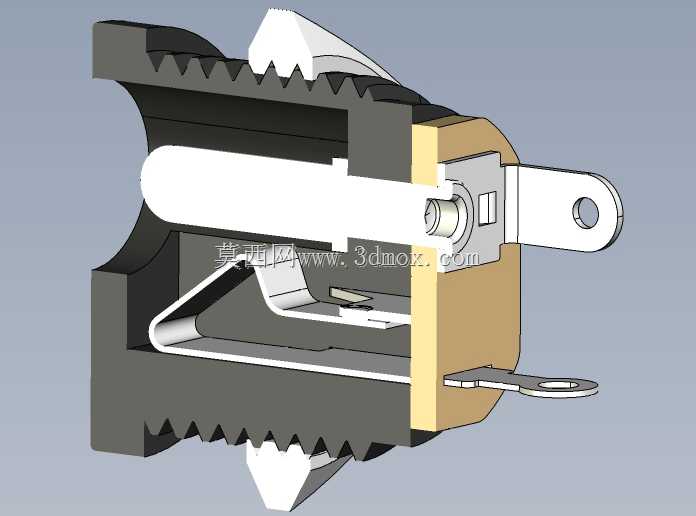

　　从结构设计来看，这款接头完全参照实物连接器的实际装配关系完成建模，内部的导电接触件、绝缘隔层、锁紧弹片、外部的金属安装螺母、绝缘基座都做了完整的结构还原，并非仅做外观曲面的示意模型。其中中心的正极接触插套采用弹性收口设计，能够适配对应规格的DC电源插头内芯，插拔过程中接触压力均匀，不会出现接触不良导致的供电压降过大问题；外侧的负极接触弹片采用弯折成型的金属片结构，依靠自身弹性贴合插头的外壁金属层，多段式的接触设计可以抵消插头插入时的径向偏差，即使多次插拔后仍能保持稳定的接触电阻。外部的六角形安装法兰与螺纹段配合，安装时可以用扳手卡住法兰部位拧紧锁紧螺母，不需要在插座内部额外预留工具操作空间，对设备内部的布局友好度更高。

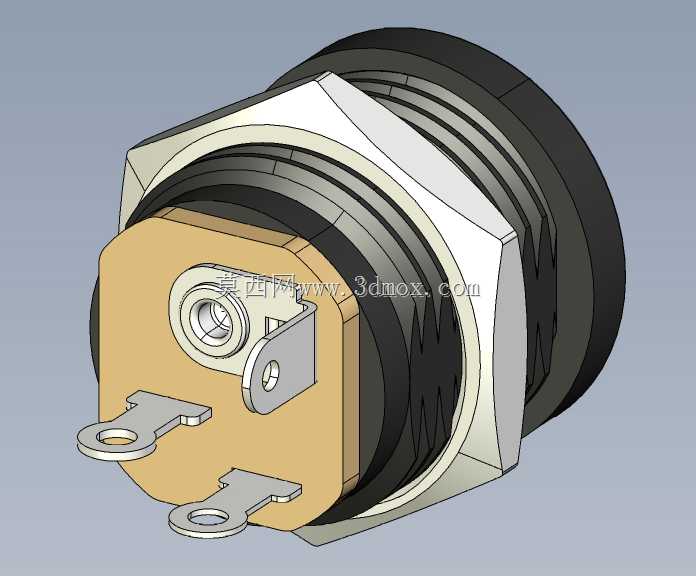

　　在实际选型与结构适配过程中，这类插座的安装边界尺寸是结构工程师重点关注的参数：面板开孔直径需要匹配插座主体的外径，预留合理的安装公差，避免开孔过小无法装入或者开孔过大导致插座晃动；插座后部的焊片引脚伸出长度、引脚间距需要和内部PCB或者接线的空间匹配，避免引脚顶到内部的其他元器件；插合面的内孔深度、中心触点的位置精度直接决定了和公头插头的适配性，建模过程中完全按照实测的实物尺寸还原，能够直接用于设备面板的开孔干涉检查、装配模拟，不需要再反复核对实物样品调整安装位尺寸。

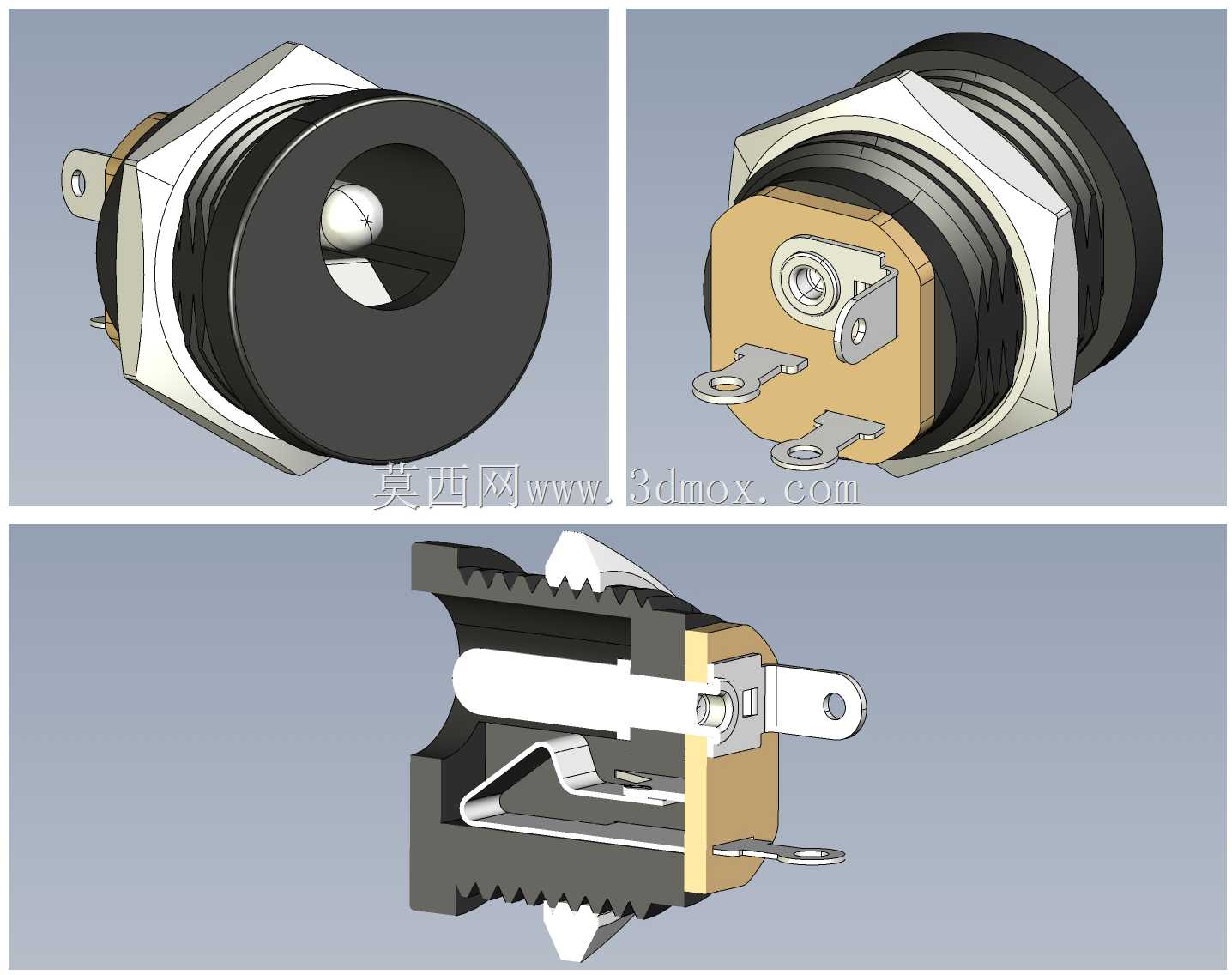

　　不同于很多简化的接插件模型只做外部轮廓，这个模型还原了内部的装配关系，在做设备的整机装配仿真时，可以直观看到插座装入面板后，内部弹片、接线引脚和周边结构件的位置关系，提前排查引脚和内部走线、结构筋位的干涉问题。对于需要做设备供电接口可靠性验证的场景，完整的内部结构还可以辅助分析插拔过程中的受力情况，优化面板开孔位置和安装固定方式，比如在壁厚较薄的塑料面板上使用时，可以根据模型的法兰压紧面尺寸，设计对应的加强筋结构，避免拧紧螺母时面板出现开裂变形。在日常的结构设计工作中，这类标准接插件的精准模型能够大幅减少工程师的重复建模工作量，直接调用到整机装配中完成布局，把更多精力放在核心功能结构的设计优化上，同时精准的尺寸还原也能避免后期打样时出现接口不匹配、安装干涉的问题，减少样机迭代的次数和成本。
