履带式小型机器人行走底盘结构

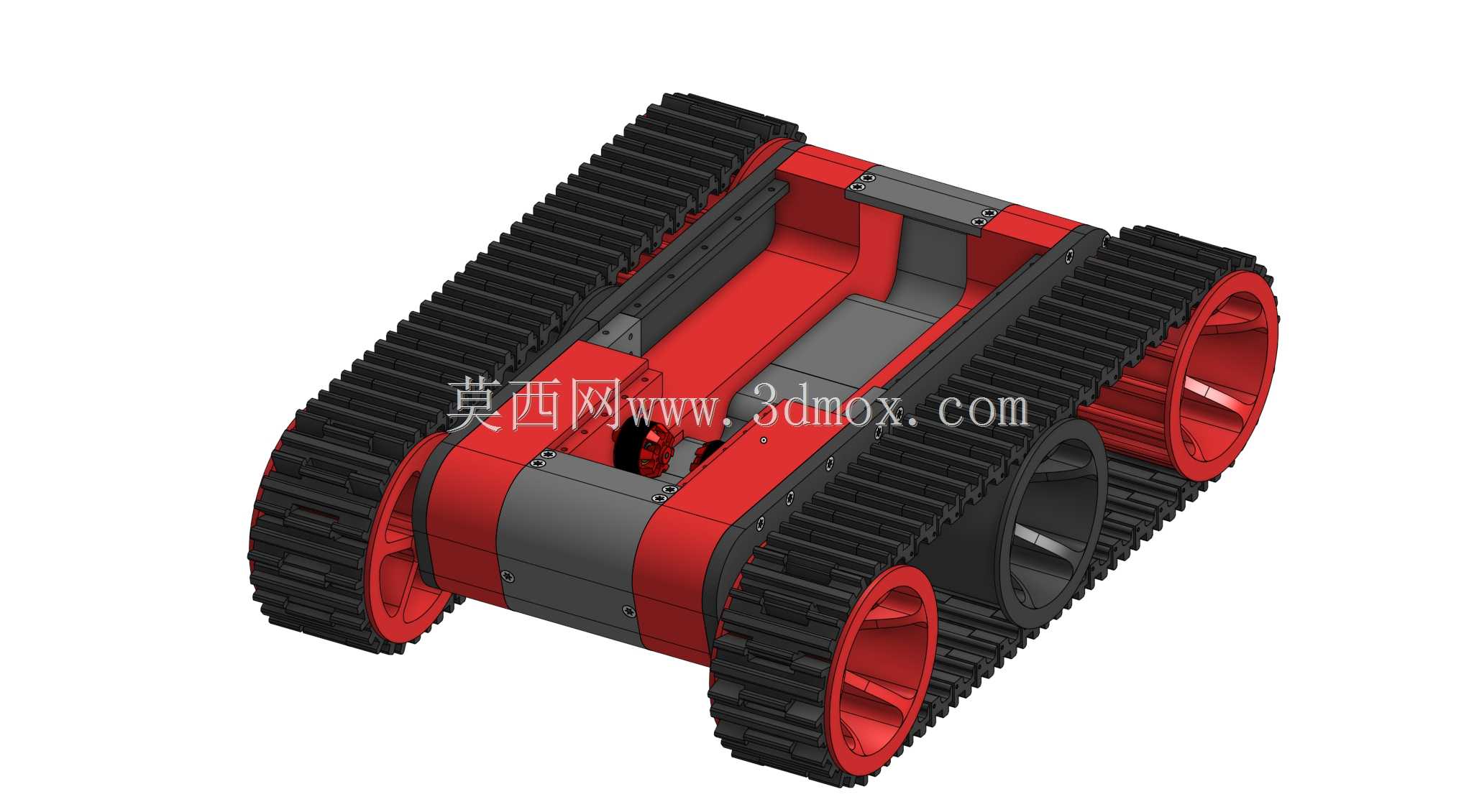

　　这款履带行走底盘的设计，最初是面向狭小空间巡检、轻型作业载荷搭载场景开发的行走承载单元，区别于轮式行走结构，履带式布局对非铺装路面、细碎障碍物覆盖的地面有更强的通过性，在厂区管道巡检、室内外安防巡逻、小型作业机具搭载这类场景中，能避免轮式结构易打滑、越障能力不足的问题。整体结构采用模块化分块设计，主体承载框架做了内凹式的载荷安装空间，框架中部预留的平整安装面可以直接固定控制板、电池模组、任务载荷模块，不需要额外加装转接支架，减少整体装配后的额外高度占用。行走驱动部分采用双电机独立驱动布局，左右两侧履带各由一台无刷直流电机单独提供动力，通过内置的27:1减速比塑料变速结构输出扭矩，这种独立驱动的设计不需要额外设置转向差速机构，

　　通过两侧电机的转速差就能实现原地转向、小半径转弯的动作，在狭窄廊道、设备间隙这类空间受限的作业场景里，移动灵活性远高于需要转向桥结构的行走方案。履带部分采用带防滑齿的橡胶履带材质，配合内侧的导向轮与驱动轮啮合结构，行走过程中不会出现履带脱轨的问题，两侧的负重轮直接贴合履带内侧，将整机载荷均匀分布在履带接触面上，降低对地压强，在地毯、薄地砖、草地这类易被压损的地面行走时，不会留下压痕或者出现陷滞问题。整体外形尺寸控制在449×324×118毫米的范围内，这个尺寸边界是经过多轮场景适配调整的：宽度方向控制在324毫米，能顺利通过常规室内门的预留间隙，也能在多数工业设备之间的检修通道内通行；高度118毫米的低重心设计，

　　让整机在攀爬15度以内斜坡、跨越30毫米高度障碍物时不会出现侧翻，搭载顶部载荷后的整体重心依然落在履带接地轮廓的中心区域，不会因为载荷偏置影响行走稳定性。设计过程中特意将驱动轮、导向轮的安装座做成了快拆结构，后期维护更换履带时，只需要松开单侧轮组的固定螺丝就能张紧或拆卸履带，不需要拆解整个主体框架，降低现场维护的操作难度。传动部分的减速箱采用全塑料齿轮组设计，针对轻型载荷场景做了齿形强度优化，在额定5公斤以内的搭载重量下，齿轮啮合的噪音控制在45分贝以内，适合在需要安静环境的办公区、机房内执行巡检任务，不会因为行走噪音影响周边环境。主体框架的侧板采用拼接式装配结构，红色的外侧护板与灰色的内部承载板通过定位卡槽加螺丝固定，

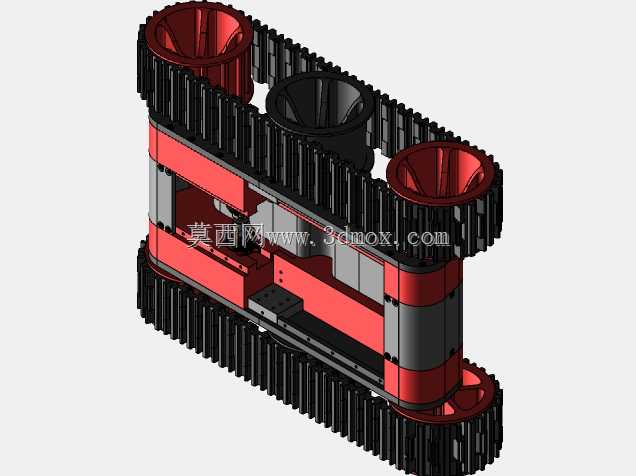

　　装配时不需要复杂的工装定位，普通操作人员按照装配指引就能完成整机组装，框架内部预留的走线槽可以将电机线、传感器线束全部收纳在槽内，避免行走过程中线束外露被履带剐蹭、被障碍物勾挂导致的线路故障。履带的张紧结构设计在导向轮的安装位置，通过调整导向轮的前后位置就能改变履带的张紧度，不需要额外增加张紧轮部件，减少了整机的零件数量，也降低了后期故障点。在实际场景适配中，这款底盘可以直接搭载红外热成像传感器、气体检测模块、小型机械臂等任务载荷，双电机的驱动扭矩预留了足够的余量，即使在满载荷状态下，也能顺利攀爬坡度路面，行走速度可以通过电机驱动板做无级调整，低速巡检模式下行走平稳，不会因为速度波动导致搭载的传感器采集数据出现模糊、偏移的问题。整个结构的安装孔位都做了统一规格设计，顶部安装面的孔位间距兼容常用的控制器、电池模组的安装尺寸，用户做二次开发时不需要重新打孔攻丝，直接利用预留孔位就能固定搭载设备，大幅缩短二次开发的周期。
