激光切割手摇曲柄泡泡机玩具设计

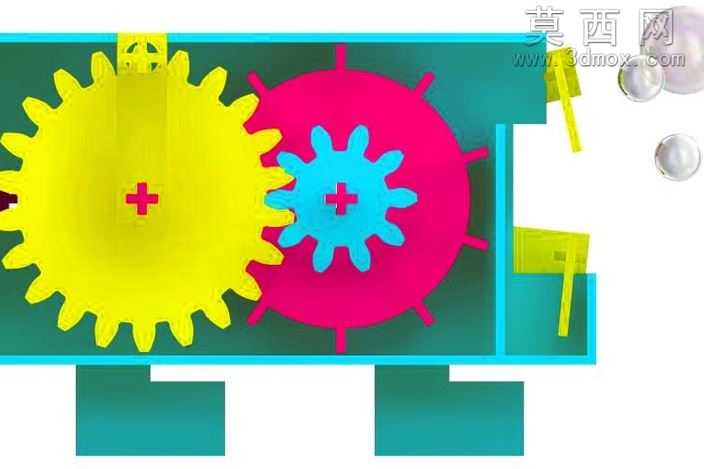

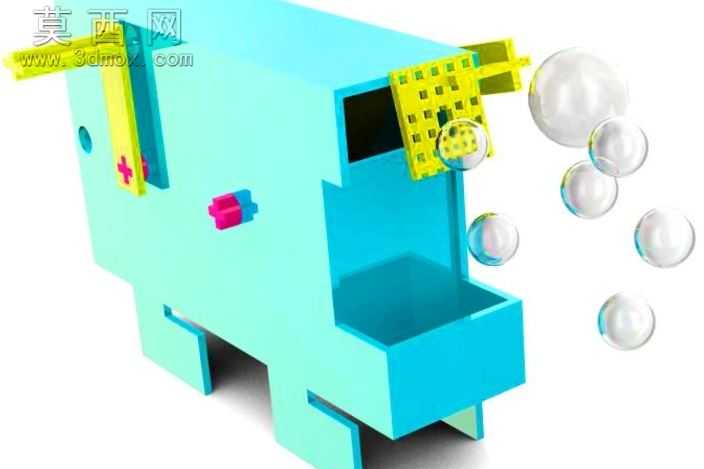

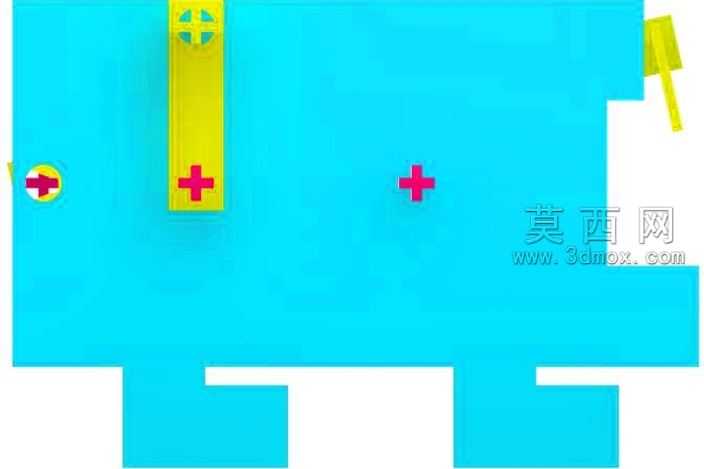

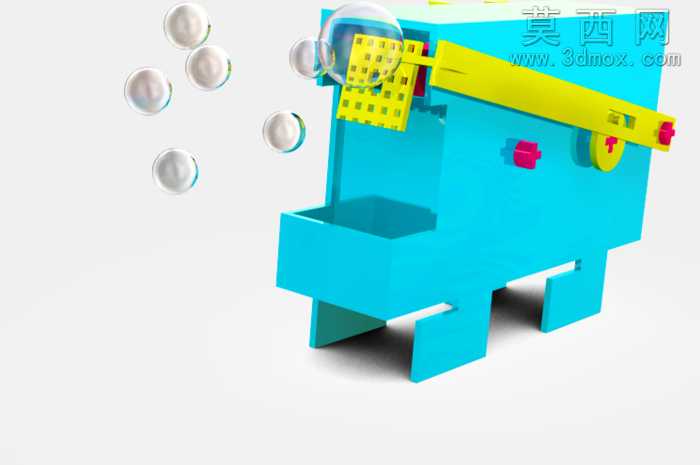

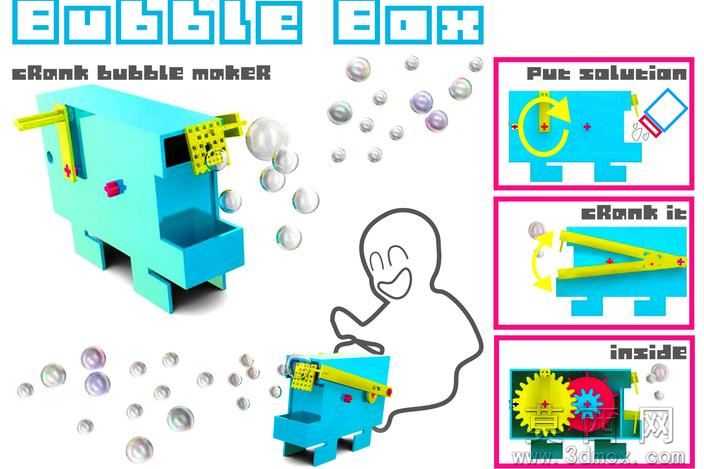

本作品为面向儿童群体设计的激光切割拼装式手摇泡泡机，整体采用0.22mm厚度亚克力板材作为加工原料，所有零部件均适配激光切割加工工艺，无需复杂开模即可完成生产制作。建模阶段采用参数化设计思路，对每一块板材零件的尺寸、拼接卡槽公差进行反复校核，确保切割完成后所有零件可实现无胶卡扣式组装，降低拼装难度，适配亲子手工制作场景。核心传动结构采用齿轮与涡轮组合的减速机构，将手摇曲柄的输入转速通过齿轮副进行二级减速，同步驱动内部偏心曲柄摇杆机构运转，一方面通过涡轮带动风轮结构将外部空气匀速吹入出泡通道，另一方面通过曲柄摇杆带动沾取泡泡液的摆臂往复运动，将泡泡液从储液槽输送至出泡口位置，配合气流持续输出均匀饱满的泡泡。外观造型采用像素化卡通方块形象设计，整体配色选用明亮的青蓝色作为主体色调，搭配黄色的手摇曲柄、红色的功能按键作为视觉点缀，符合儿童审美偏好。建模过程中对传动部件的运动干涉情况进行了多次模拟验证，调整齿轮啮合间隙、摇杆摆幅参数，确保手摇操作时传动顺畅无卡顿，出泡节奏稳定。所有板材零件均做了圆角倒角处理，避免尖锐边角划伤使用者，储液槽结构采用一体化拼接设计，做好密封防漏处理，防止泡泡液渗漏弄脏使用环境。整体结构拆解后可平铺为平面板材，极大降低了包装运输成本，同时拼装过程可帮助儿童理解基础机械传动原理，兼具玩乐与科普属性。
