家用风扇驱动电机组件结构设计

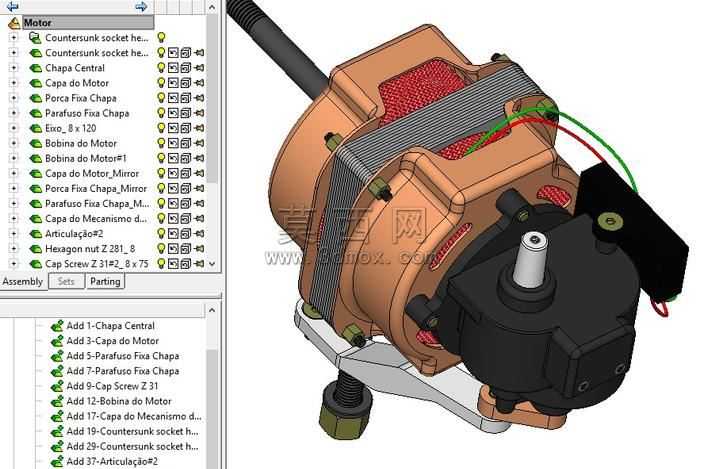

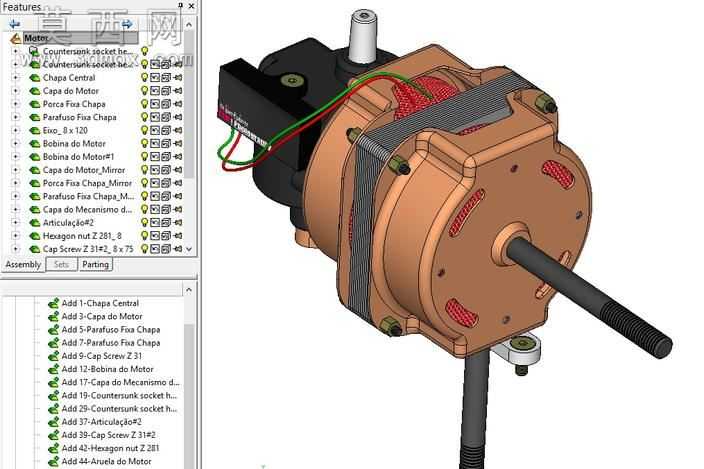

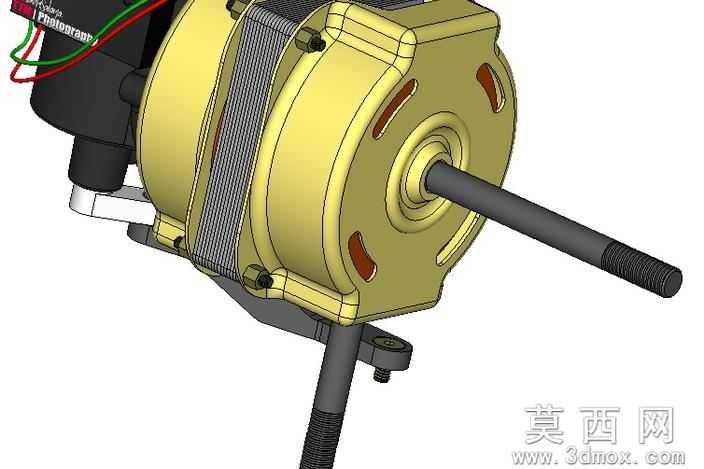

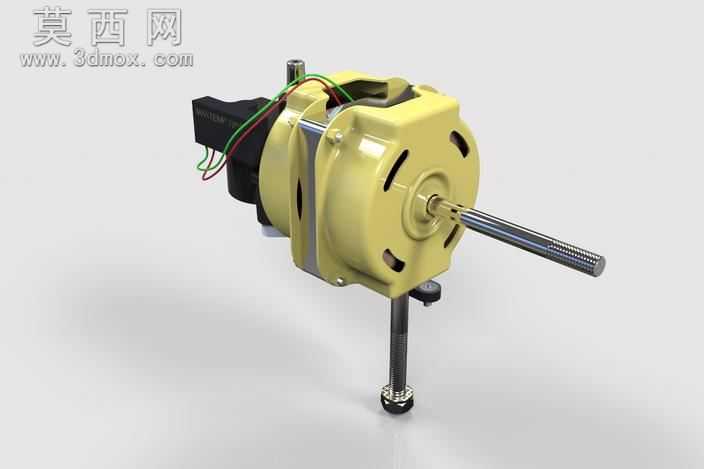

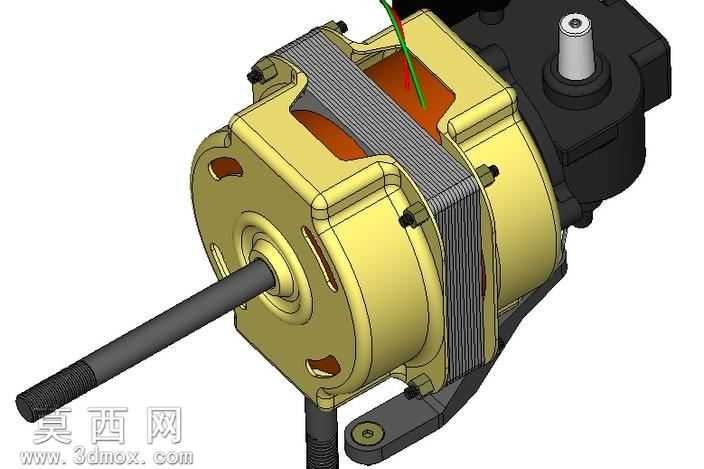

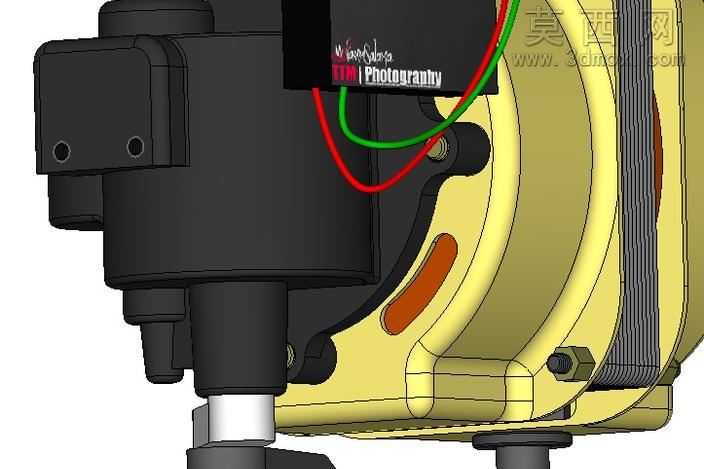

本模型为家用风扇配套的驱动电机组件三维设计，采用三维建模软件完成全参数化结构搭建，完整还原了电机从定子总成、转子总成到输出转轴、安装支架的全部细节。建模过程中首先对定子铁芯部分进行分层结构绘制，还原了叠片式铁芯的层叠纹理与绕组线槽的精准尺寸，绕组部分采用实体拉伸结合路径扫描的方式完成铜线排布，同时区分了绕组端部的走线弧度与绝缘层的包覆范围，保证结构还原度符合实际生产的电机绕组工艺。转子部分采用一体化建模思路，将鼠笼导条与转子铁芯做布尔合并处理，还原了铸铝转子的一体式结构特征，输出转轴部分按照实际家用风扇电机的轴径、长度以及端部螺纹段做精准绘制，螺纹特征采用螺旋扫描生成真实牙型，还原了转轴与风叶的装配连接结构。电机外壳采用薄壳特征建模，还原了端盖的通风开孔结构与安装脚的定位孔位，外壳表面的烤漆质感通过材质编辑器调整漫反射粗糙度与金属度参数实现，定子铁芯的硅钢片材质通过添加横向纹理贴图模拟叠压质感，绕组铜线采用高反射度的金属铜材质，区分了铜线与绝缘漆的质感差异。整体装配过程严格按照电机实际装配顺序添加配合约束，定子与机壳采用过盈配合约束，转子与转轴采用同轴心配合，端盖与机壳采用螺栓孔位对齐约束，安装支架与机壳的连接也还原了实际的螺栓紧固结构。设计过程中重点考虑了电机的散热需求，在端盖与机壳对应位置预留了通风槽结构，同时优化了绕组端部的走线空间，避免运行过程中绕组与端盖发生干涉，整体结构紧凑，完全匹配家用风扇的安装尺寸要求，可直接用于风扇产品的结构验证、装配教学以及相关衍生产品的设计参考。
