电机用连续矩形绕组线圈结构设计

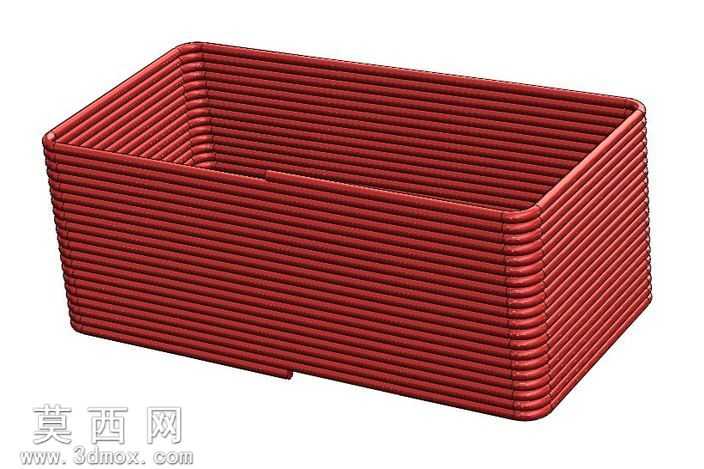

本作品为电机配套的连续矩形线圈三维建模设计，整体采用规整的长方体空心轮廓结构，建模阶段以连续绕制的成型逻辑为核心，先通过草图绘制确定矩形截面的基准尺寸，再沿垂直方向做等距阵列排布，还原线圈逐层堆叠的真实绕制形态，每一圈线材的转角处都做了平滑圆角处理，完全匹配实际生产中漆包线绕制的弯折工艺要求，避免出现尖锐直角导致的线材绝缘层破损问题。模型渲染阶段选用了哑光红铜质感的材质，还原漆包线外层绝缘漆的真实视觉效果，材质参数调整为低反光、高漫反射的属性，能够清晰展现每一层线圈的排布层次，不会因为过度反光遮挡结构细节。结构设计上严格遵循连续绕制的工艺逻辑，线材首尾的引出端做了平直延伸处理，方便后续与电机接线端子对接，线圈整体的层间距控制在均匀一致的数值，既保证绕组的槽满率符合电机设计要求，也预留出足够的散热间隙，避免电机运行时绕组积热。设计过程中充分考虑了电机定子的装配适配性，线圈的外轮廓尺寸与定子铁芯的嵌槽尺寸完全匹配，内壁的空心区域可以顺利套入定子铁芯，整体结构无多余干涉特征，每一圈线材的路径都经过曲率校验，不存在弯折半径过小导致的加工可行性问题。模型的细节处理上还原了绕制过程中自然形成的层叠错落感，没有做过度的理想化平整处理，更贴近实际生产出的线圈真实形态，同时对线材的截面直径做了等比例还原，能够直观体现绕组的线径规格，方便后续做电磁仿真、装配校验等相关工程应用。
