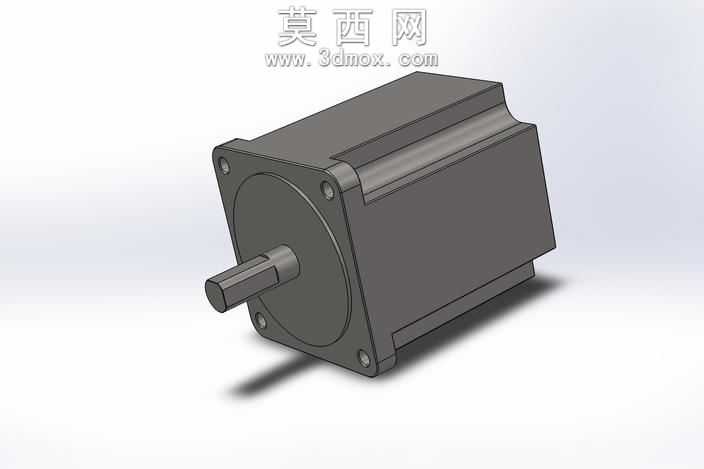

85BYGH450D-007步进电机三维设计模型

本模型为85BYGH450D-007型号步进电机的三维数字化设计成果，建模阶段严格遵循该型号步进电机的实际尺寸规范，对电机的各个组成结构进行了1:1比例的精准还原。建模过程中首先搭建电机主体的方形机壳结构，对机壳前端的安装法兰盘进行了细节刻画，精准还原法兰盘上四个安装定位孔的位置、孔径与沉孔结构，保证安装对接结构的尺寸精度。针对前端伸出的电机输出轴，建模时还原了轴端的切削平面结构，匹配实际使用中与传动部件连接的防转定位需求，同时对轴与端盖衔接处的台阶结构、密封配合面都做了细致的结构还原。电机后端的端盖、机壳表面的散热筋结构也都按照实物结构进行建模，还原机壳拉伸成型的边角过渡特征，保证整体外观与实物一致。材质渲染阶段，为机壳赋予深灰色哑光金属烤漆材质，模拟工业电机外壳的实际质感，输出轴赋予光亮的金属切削材质，还原钢材加工后的金属光泽，安装法兰盘与机壳做同材质处理，同时添加了细微的表面颗粒质感，模拟工业铸件的表面肌理。渲染时采用柔和的侧上方打光方案，在电机下方投射出自然的软阴影，突出电机的立体结构与各个部件的层次关系，整体渲染效果真实还原工业步进电机的外观质感。设计过程中充分考虑该型号步进电机的装配逻辑，各个部件的配合间隙、装配定位关系都在模型中有所体现，既可以作为机械设计中电机选型的参考模型，也可用于自动化设备装配场景的搭建演示，模型结构完整，细节丰富，能够满足各类机械设计场景下的使用需求。
